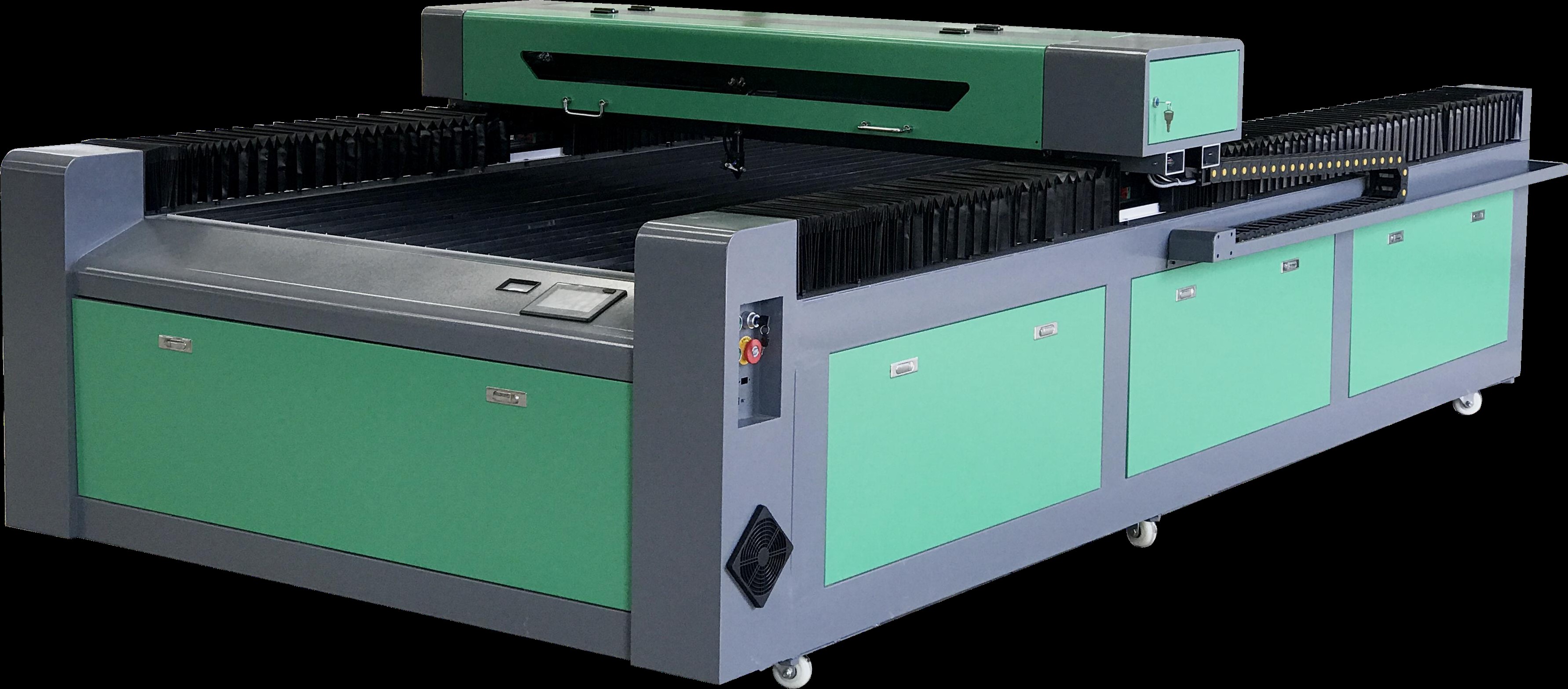

Hướng dẫn lắp đặt, vận hành Máy cắt laser DEK-1325J-150W

Hướng dẫn lắp đặt, vận hành Máy cắt laser DEK-1325J-150W

22:20 - 12/07/2021

Công ty TNHH Xây Lắp Điện Cường Thịnh xin cung cấp hướng dẫn lắp đặt và vận hành máy cắt Laser DEK-1325J-150W

Mọi chi tiết xin liên hệ Mr.Hiếu : 0839139466 để được tư vấn và giải đáp.

Quy trình sản xuất vít bắn tôn, vít tự khoan
Quy trình sản xuất vít thạch cao, vít gỗ , vít tự khoan vật liệu mềm
Làm thế nào để có một chiếc bu-lông, ốc vít?
Tổng kho đinh tán, khoen giá tốt - Công nghiệp Cường Thịnh
Hướng dẫn bảo trì máy tán đinh, máy đóng khoen

Hướng dẫn lắp đặt , vận hành Máy cắt laser DEK-1325J-150W

Hướng dẫn lắp đặt , vận hành Máy cắt laser DEK-1325J-150W

1.   Tháo hết toàn bộ các vật liệu đóng gói như gỗ , nhựa , giấy bóng

Tháo hết toàn bộ các vật liệu đóng gói như gỗ , nhựa , giấy bóng

1.1 Tháo màng bảo vệ của máy

Tháo màng bảo vệ của máy

1.2 Di chuyển màng bảo vệ của ray dẫn trục

Trục X

Di chuyển màng bảo vệ của ray dẫn trục

Trục Y

trục y

2. Phụ kiện tiêu chuẩn của máy

 phụ kiện tiêu chuẩn của máy

3. Lắp đặt các chi tiết của máy

3.1  Phương pháp lắp đặt ống Laser :

(1) Sau khi lấy ống laser ra khỏi thùng, hãy lắp nó vào giá đỡ ống laser ở phía sau máy.

 Bạn nên lấy ống laser từ trong gói hàng cẩn thận, đặt nó vào ổ cắm ống laser ở mặt sau của máy.

lắp đặt các chi tiết

3.2  Cố định Ống laser & Kết nối dây điện đỏ & Ống silicon

cố đinh ống laser

 Sau khi kết nối tốt với cáp màu đỏ, vui lòng bọc ống silicon màu trắng và quấn bằng băng chống thấm áp lực cao, như hình minh họa bên dưới:

 kết nối cáp màu đỏ

Vui lòng cố định ống nước silicon như hình minh họa bên dưới:

cố định silicon

4.  Lắp đặt hệ thống làm mát bằng nước

Máy làm lạnh: Kết nối đầu vào / đầu ra của máy làm lạnh với đầu ra / đầu vào của máy bằng ống silicone và kết nối phích cắm không khí (dây bảo vệ nước)

lắp đặt hệ thống làm mát bằng nước

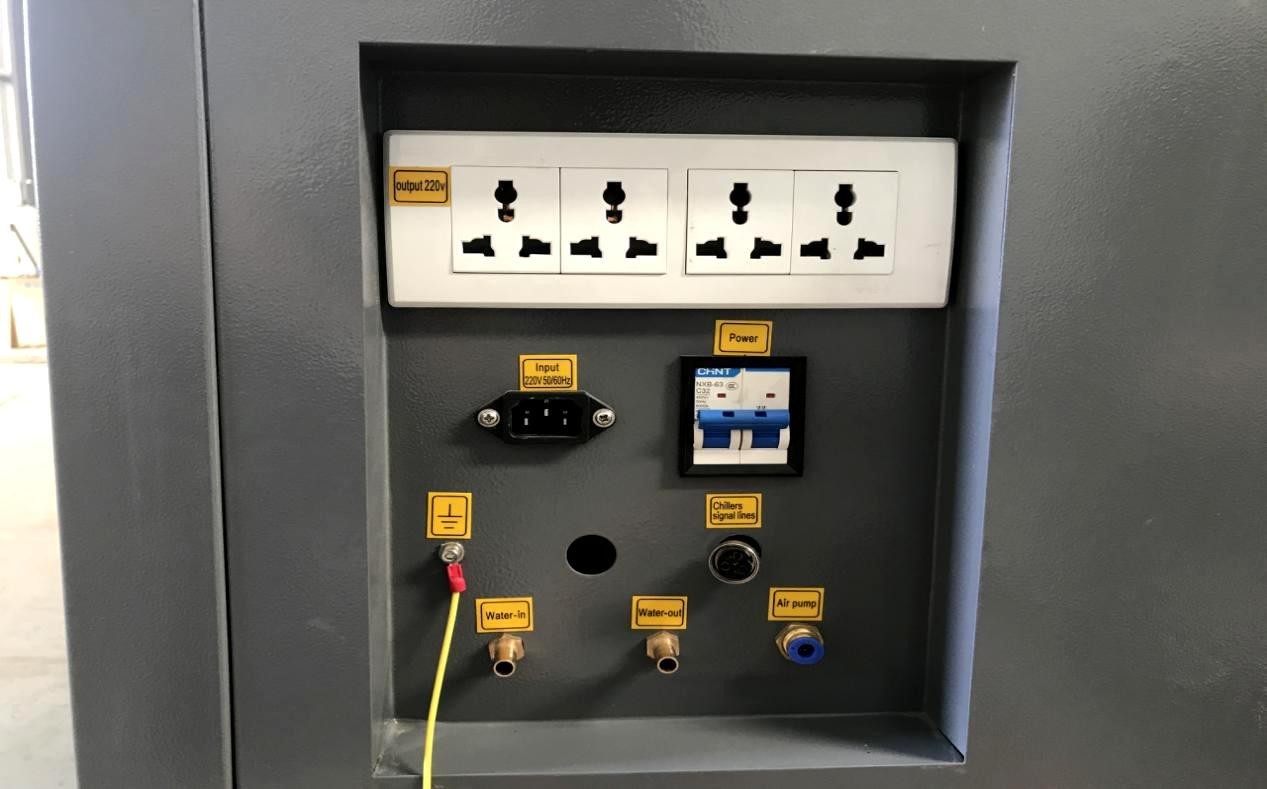

Máy làm lạnh bằng nước: kết nối máy với máy làm lạnh nước, bạn nên kết nối Đầu nước vào và Đầu ra nước của máy làm lạnh nước với Đường nước ra và Nước vào của máy bằng đường ống Silicone, sau đó kết nối các phích cắm ALARM OUTLET với đường tín hiệu Chiller

 điều khiển nước làm lạnh

 Ghi chú



Water Chiller    -

Outlet

Nước vào - Máy Laser

Water Chiller    -

Inlet

Nước ra - Máy Laser

Water Chiller    -

Alarm Outlet

Đường tín hiệu máy làm lạnh - Máy Laser

kiểm tra điện

Vui lòng kiểm tra cẩn thận cáp màu đỏ và kết nối ống silicon của ống laser.

Trước tiên, hãy cấp nguồn cho máy làm lạnh, kiểm tra xem ống silicone có bị rò rỉ hay không và xác định xem dòng nước có bình thường hay không.

Đầu tiên, hãy bật nguồn máy làm lạnh nước, sau đó bạn nên kiểm tra rò rỉ nước xung quanh ống silicon, đặc biệt chú ý đến hướng dòng nước có đúng không.

Ghi chú:

  1. Kiểm tra nước chảy đúng hay không trong ống laser.
  2. Đảm bảo nước đi vào Đầu vào Nước và đi ra từ Đầu ra Nước của ống laser.

5. Bảo vệ không khí: máy bơm không khí / máy nén khí / khí oxy

bảo vệ màng không khí

6. Kết nối điện của máy

Khởi động máy: Kết nối đúng điện áp 220v vào nguồn điện đầu vào của máy, bật chế độ dừng khẩn cấp và khóa điện, kiểm tra xem nguồn điện có bình thường không. Sau khi bật tất cả, nhấn nút "tiến, lùi, sang trái, và phím phải "trên bảng điều khiển để xem đầu laser có thể di chuyển bình thường hay không.

kết nối điện

Starting Machine:
Vui lòng kết nối nguồn điện 220v với máy, sau đó vặn nút E-stop và khóa nguồn để khởi động máy.

Khi bật nguồn máy bạn sẽ thấy máy đặt lại vị trí ban đầu, bạn vui lòng đợi trong giây lát, sau đó bạn có thể nhấn nút lên-xuống-phải-trái trên bảng điều khiển để xem đầu laser di chuyển bình thường.

7. Cài đặt phần mềm và chạy thử

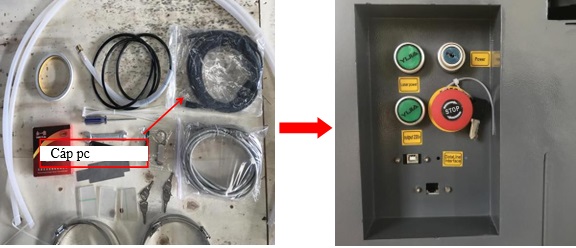

Chép nội dung của đĩa CD vào máy tính, bật máy và máy tính, kết nối thiết bị với máy tính bằng cáp dữ liệu màu xanh, bật nguồn và cài đặt phần mềm chính xác.

cài đặt cáp nối
Vui lòng bật nguồn máy và máy tính, sử dụng Cáp Dữ liệu PC kết nối Máy Dữ liệu Đường dây Giao diện với USB của máy tính và sao chép tệp phần mềm từ U-Disk vào máy tính, cài đặt đúng phần mềm.

Cài đặt phần mềm như hình minh họa:

phần mềm

8. Kiểm tra và điều chỉnh đường dẫn laser

Video điều chỉnh đường dẫn laser: https://www.youtube.com/watch?v=SpdZEm5JDGk

9.Điều chỉnh trục X và Y

Vui lòng sử dụng tấm acrylic với bìa băng trên đầu laser

 điều chỉnh trục X,Y

Đầu tiên, di chuyển đầu sang bên trái, nhấn nút Pulse của bảng điều khiển, bạn sẽ thấy dấu laser trên băng.

di chuyển đầu laser

Thứ hai, di chuyển đầu laser sang phía bên phải và nhấn nút Pulse, bạn sẽ thấy một chấm đen khác trên băng.

 chuyển đầu laser sang phía bên phải

Nếu hai dấu này không ở cùng một vị trí, hãy vặn 1/2/3 vít của Mirror B cho đến khi chỉ còn một dấu từ trái sang phải.

 lắp đối xứng gương

Sử dụng phương pháp này lặp đi lặp lại để điều chỉnh, cho đến khi chỉ trên dấu laser trên băng.

Vị trí hoàn hảo của dấu laser là ở lỗ giữa của đầu laser, thông thường cũng có thể chấp nhận dấu laser đó xung quanh lỗ nhỏ bên trái / phải / lên / xuống.

Note: Để kiểm tra đường đi của tia laser, chỉ điều chỉnh Mirror B, chỉ vặn 3 vít của gương B, không điều chỉnh Mirror A. Bạn cần vặn từng con ốc một. Nhân tiện, hãy cẩn thận khi bạn điều chỉnh đường đi của tia laser, tránh bị bỏng. tia laser


Chức năng của vít Mirror B

Vít 1 - dấu laser sẽ di chuyển theo hướng trái và phải

Vít 2 - dấu laser sẽ di chuyển theo hướng trái lên và xuống trái

Vít 3 - dấu laser sẽ di chuyển theo hướng lên và xuống.

10.Cắt thử

Sau khi điều chỉnh tốt đường dẫn laser, bạn có thể đặt đúng tiêu điểm và kiểm tra cắt máy. Máy lấy nét phải như hình bên dưới hiển thị:

chạy thử

11. Quy trình kiểm tra máy

11.1 Mở phần mềm

 mở phần mềm

11.2  , Click [ Options ] - [ System Options ] - [ Manufacture Parameters ] :

 click phần mềm

Nhấp vào [Read] để lấy tất cả các thông số máy từ bảng điều khiển.


11.3 Mở phần mềm và vẽ một tập tin, thiết lập tốt các thông số, sau đó tải xuống bảng điều khiển.

mở phần mềm

Click 2 lần vào chế độ [ Cut ] để đặt các thông số xử lý, sau đó nhấp vào [ OK ].chọn chế độc cắt

Sau khi thiết lập tốt công suất và tốc độ, hãy nhấp vào [Download], chuyển dữ liệu sang bảng điều khiển của máy.

 download công suất tốc độ

11.4 Lấy gốc

lấy gốc tọa độ

11.5 Check lại điểm cắt

11.6 Ấn Start để làm việc
