Máy hàn bulong hay còn gọi là máy hàn đinh tán là thiết bị chuyên dùng trong kết cấu thép, ván sàn, cầu, các bộ phận nhúng, máy móc hạng nặng, nhà máy công nghiệp, nhà cao tầng, xây dựng nhà máy điện, xây dựng hóa chất, đóng tàu, kết cấu kim loại, ...

Máy hàn bulong, máy hàn đinh tán - Giá tốt 2021

Công ty TNHH Xây lắp điện Cường Thịnh cung cấp các loại máy hàn bulong, máy hàn đinh tán khác nhau để hàn Ф8, Ф10, Ф12, Ф13, Ф16, Ф19, Ф22, Ф25, Ф28,Ф30, Ф50 các bộ phận máy hàn đinh tán, chẳng hạn như: đinh hàn, súng hàn , mâm cặp, tấm áp, biến áp ,...

Các sản phẩm máy hàn bulong, máy hàn đinh tán này được sử dụng rộng rãi trong nhiều ngành công nghiệp như kiến ​​trúc, cầu, xây dựng, kết cấu thép thanh, mỏ hầm lò, nhà máy nhiệt, bình chịu áp lực, ô tô, đóng tàu, gia công kim loại, ... Toàn bộ sản phẩm hoàn toàn thực hiện ISO9001 và Hệ thống quản lý ERP.

Và sản phẩm đã có giấy chứng nhận CCC, CE, CSA và TUV / EMC.

Các sản phẩm lần đầu tiên nhận ra sự tăng cường và trọng lượng nhẹ và đạt được danh tiếng cao với các tính năng tiết kiệm năng lượng, bảo vệ môi trường, carbon thấp, công nghệ tiên tiến, phong cách độc đáo và vẻ ngoài thanh lịch, v.v.

máy hàn bulong máy hàn đinh tán

Máy hàn bulong , máy hàn đinh tán ứng dụng là gì ?

Máy hàn bulong hay còn gọi là máy hàn đinh tán là thiết bị chuyên dùng trong kết cấu thép, ván sàn, cầu, các bộ phận nhúng, máy móc hạng nặng, nhà máy công nghiệp, nhà cao tầng, xây dựng nhà máy điện, xây dựng hóa chất, đóng tàu, kết cấu kim loại, thiết bị cơ điện, v.v.

Máy hàn bulong hay máy hàn đinh tán có thể hàn vật liệu là thép cacbon, thép hợp kim thấp, thép không gỉ, đồng và các vật liệu khác có khả năng hàn hồ quang. Áp dụng hàn trên các bề mặt có lớp oxit, màng dầu, sơn lót hoặc phôi mạ điện. Không bị biến dạng sau khi hàn, không có dấu vết va đập. Hàn ngang, hàn đứng, hàn nghiêng, hàn mọi hướng.

sản phẩm sau khi hàn

Tính năng nổi bật của máy hàn bulong, máy hàn đinh tán

(1) Phụ kiện tùy chọn một súng hàn riêng rẽ hoặc súng hàn cùng hoạt động, không có xáo trộn.

(2) IGBT biến tần kép- công nghệ cốt lõi, phạm vi hàn rất lơn.

(3) Giá thấp, trọng lượng ít hơn, năng lượng hiệu quả, an toàn và đáng tin cậy.

(4) Dễ dàng kiểm soát và hiển thị kỹ thuật số hàn điện áp, hiện tại và thời gian.

(5) Đặc biệt súng hàn với mở rộng cáp, nhiệt độ thấp và bền.

(6) Mạch bên trong hệ thống là mạch không thấm nước, chống ăn mòn, chống bụi tối đa

(7) Có khả năng bù điện áp . Khi điện áp giảm, máy này có thể tự động ổn định các thông số hàn, khi điện áp là rất thấp, máy vẫn có thể làm việc bình thường( chỉ tối đa hàn hiện nay là thấp hơn một chút), sức mạnh hàn là cao hơn nhiều so với bình thường máy hàn. Tính năng này áp dụng cho: tình trạng thiếu điện và nhiều thiết bị hoạt động  trong xây dựng như các dự án trang bị máy phát điện, đóng tàu, thép xây dựng vv.

súng hàn\

Cấu tạo của máy hàn bulong, máy hàn đinh tán

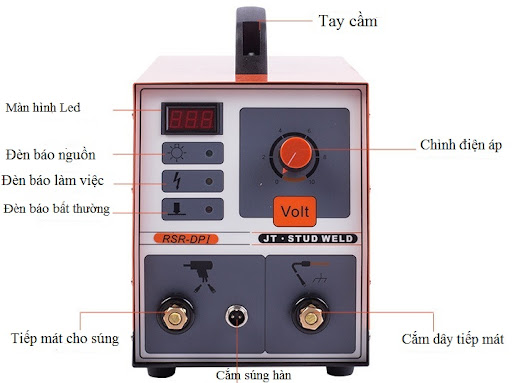

Cấu tạo của bộ phận nguồn hàn

bộ điều khiển

Nguồn hàn có cấu tạo đặc trưng bao gồm :

Màn hình hiển thị

Đèn báo nguồn

Đèn báo làm việc

Đèn báo lỗi

Vị trí cắm súng

Vị trí cắm dây tiếp mát

Điều chỉnh điện áp

Cấu tạo súng hàn của máy hàn bulong, máy hàn đinh tán

Cấu tạo cơ bản của súng hàn bao gồm :

 cấu tạo chi tiết súng hàn

Hướng dẫn sử dụng máy hàn bulong, máy hàn đinh tán

 Quy trình hàn ” Drawn Arc” nghĩa là ” hồ quang rút”, sử dụng nguồn hàn một chiều, thường là 3 pha với bộ điều khiển và súng hàn “hồ quang rút” đặc biệt. Dòng hàn chạy qua bulong, đồng thời súng hàn nhấc bulong lên làm phát sinh hồ quang làm nóng chảy đầu bulông và bề mặt liên kết của vật liệu, tiếp theo súng hàn lại đẩy bu lông vào vũng hàn tạo nên mối hàn. Qua trình này xảy ra chưa đến 1 giây. Phương pháp này có thể áp dụng cho bulông có đường kính (từ 3mm) đến 32 mm.

(1) Xác định vị trí hàn đúng, rõ ràng và an toàn xung quanh vị trí hàn cũng như điều kiện sử dụng;

(2) Kết nối cáp dây mát, kéo dài cáp, súng hàn, phần kẹp, tay nắm, gốm và đinh tán;

(3) Mở điện để quan sát kỹ thuật số hàn điện áp, hiện tại và thời gian mét;

(4) Điều chỉnh điện áp hàn, thời gian và hiện tại,chiều cao nâng, mở rộng chiều dài,...

(5) Hàn thử nghiệm để kiểm tra xem tất cả các thông số được điều chỉnh một cách chính xác hay không. Nếu không, thiết lập lại các thông số hàn.

(6) Bắt đầu hàn đinh tán tại các vị trí mà bạn cần

hướng dẫn hàn bulong đinh tán

Nguyên tắc quan trọng khi sử dụng máy hàn bulong

(1), Để tiếp xúc với đinh tán trong vòng gốm với phôi.

(2), Tới nhấn công tắc hàn trên mỏ hàn, mỏ hàn sẽ tự động nâng lên và miệng hố hàn phải được thực hiện bằng cách đốt hồ quang với phôi.

(3), Mỏ hàn phải đưa đinh tán vào miệng hố hàn sau thời gian hàn và chân hàn sẽ được hình thành sau khi sắt nóng chảy lấp đầy vòng gốm.

(4), Quá trình hàn đinh tán phải được hoàn thành sau khi hàn chân rắn và loại bỏ gốm.



Loại bulong, đinh tán

Đòng điện hàn

Thời gian

Light beam

Contour plate penatration welding

Light beam

Contour plate penatration welding

ф10

600A

——

1.20S

——

ф12

800A

——

1.12S

——

ф13

900A

700A

1.00S

1.40S

ф16

1300A

1000A

1.20S

1.70S

ф19

1600A

1400A

1.30S

1.90S

ф22

1900A

1700A

1.40S

2.00S

 cách sử dụng

Thông số kỹ thuật các loại máy hàn bulong, máy hàn đinh tán

Thông số khi dùng 1 súng hàn

ModelRSN7-1600RSN7-2000RSN7-2500RSN7-3150RSN7-4000
Khả năng hànφ4-φ20mmφ6-φ22mmΦ6-φ28mmΦ6-φ36 mmΦ6-φ46 mm
Dải dòng điện200-1600A300-2000A500-2500A600-3150A400-4000A
Thời gian hàn0.1-3.0s0.1-3.0s0.1-3.0s0.1-3.0s0.1-3.0s
Công suất hànφ20mm, 10pcs/minφ22mm, 10pcs/minφ28mm, 10pcs/minφ36mm, 8pcs/minφ46mm, 8pcs/min
Nguồn điện hàn280V-440V, 50/60Hz280V-440V, 50/60Hz280V-440V, 50/60Hz280V-440V, 50/60Hz280V-440V, 50/60Hz
Dòng điện CP100A125A160A225A250A
Công suất đầu ra50 kw60 kw80 kw110 kw150KW
Bảo vệ tiêu chuẩnIP23IP23IP23IP23IP23
Hệ thống làm mátFFFFF
Kích thước (L,W,H)880*460*588mm880*460*800mm880*460*800mm880*460*980mm990x418x800mm
Khối lượng100kg120kg135kg160kg185kg

 Thông số khi dùng 2 súng hàn

ModelRsn7-2500-2
Rsn7-3150-2
Rsn7-4000-2
Thông sốmột súngsúng képmột súngsúng képmột súngsúng kép
Khả năng hànΦ6-φ28mmΦ4-φ18mΦ6-φ36 mmΦ4-φ20mΦ6-φ46 mmΦ4-φ24m
Dải dòng điện500-2500A300A-1250A400A-3150A300A-1550A600A-4000A400A-2000A
Tốc độ hàn

φ28mm

8chiếc/phút

φ18m

8 chiếc/phút

φ36 mm

8 chiếc/phút

φ20m

8 chiếc/phút

φ46

8 chiếc/phút

φ24

8 chiếc/phút

Thời gian hàn0.1s-3s0.1s-3s0.1s-3s
Nguồn điệnAC 3pha; 300V- 440V AC 3pha; 300V- 440VAC 3pha; 300V- 440V
Công suất90kW120kwcông suất 150kW
Nguồn bảo vệ160A225a250A
Chất lượng bảo vệ IP23  IP23 IP23
Cách làm mátfff
Kích thước( l/w/h)960x418x760mm 990x418x800mm990x418x800mm
Trọng lượng168kg

180kg

188kg

Phụ kiện máy hàn đinh tán

Phụ kiện tiêu chuẩn

phụ kiện đi kèm

Súng hàn : YF-DH-25

Cáp hàn dài 10m x 2( 120mm2 )

Dây mát ( dây nối đất ) dài 10m x2( 120mm2 )

2 chi tiết kẹp

20 chi tiết ép chặt , bàn cặp mát

Phụ kiện thay thế

phụ kiện thay thế

Hình ảnh máy hàn bulong, máy hàn đinh tán tại công trường

hình ảnh máy hàn bulong máy hàn đinh tán tại công trường

sử dụng máy hàn bulong

hàn thép 15
