Vận hành máy tiện vạn năng - Hướng dẫn chi tiết từ lắp đặt tới sử dụng





Nguyên lý hoạt động và cấu tạo của máy cắt tôn thủy lực
Cách chọn máy tiện vạn năng
Hướng dẫn sử dụng máy đột dập liên hợp
Hướng dẫn sử dụng lò nung phôi UF-160 AB
Hướng dẫn sử dụng máy cắt laser Perfect Yag

Vận hành máy tiện vạn năng

1 . Lắp đặt

  • Từ bản vẽ móng máy, xác định được vị trí các lỗ bắt bulong nền. Nếu sàn không đủ cứng vững để bắt bulong nền thì cần tạo móng để bắt máy cố định với mặt sàn, tránh rung động ảnh hướng tới quá trình gia công cũng như dễ gây hư hại.
  • Máy tiện cần phải lắp ở các vị trí rộng rãi, phù hợp với kích thước phôi nhét qua lỗ trục chính, tránh gây cản trở đi lại cũng như vị trí khi gia công, sửa chữa. Thường thì các máy tiện sẽ đặt ở vị trí có góc nghiên 45 độ so với đường đi để có thể kiểm soát vị trí so với các máy khác.
  • Tháo gông máy tại các vị trí cố định, bảo vệ máy khi vận chuyển trước đó. Tra dầu đầy đủ tại các vị trí cốc dầu, hộp số, bánh răng. Dùng RP7 làm sạch các vị trí bôi mỡ bảo quản, để máy có thể hoạt động trơn tru.
  • Dùng Nivo đặt lên băng máy và bàn xe dao. Vặn đế tang chỉnh đảm bảo sai số <0.05mm thăng bằng trên cả 2 trục X,Y. Nếu độ thăng bằng càng tốt thì khi gia công sẽ càng chính xác, đảm bảo về tuổi thọ dao cụ, băng máy,mâm cặp,… Hơn nữa còn giảm tiếng ồn khi máy hoạt động.

cân bằng máy

Hình ảnh cân bằng máy tiện đạt yêu cầu

  • Kết nối điện 3 pha ( phải có nối đất để tránh rò rỉ điện). Kiểm tra đúng chiều quay của động cơ

kết nối điện 3 pha

Hình ảnh về vị trí lắp máy tiện

  • Gia công tấm đỡ người vận hành để đảm bảo vị trí làm việc của công nhân có thể vận hành các tay quay cũng như kiểm tra chi tiết gia công một cách tốt nhất.
    đưa máy vào vị trí

Hình ảnh máy tiện tại kho của khách hàng



2.2 Vận hành máy tiện

2.2.1 An toàn trên máy tiện.

tập trung vận hành máy tiện

sắp xếp dụng cụ gọn gàng

Hình 2.1.1 Một số hình ảnh về an toàn sử dụng máy tiện.

  • Trước khi làm việc:

+ Mặc quần áo bảo hộ lao động.

+ Kiểm tra tình trạng của máy: hệ thống truyền động, dụng cụ hay có vật trên mâm cặp không, kiểm tra máy có được tiếp mát không…

+ Chuẩn bị dao cụ phù hợp công việc, gá dao chắc chắn, sử dụng ít miếng đệm dao nhất có thể.

  • Khi làm việc không đeo găng tay, sử dụng tấm chắn mâm cặp.
  • Sau khi làm việc: Tắt máy, lau sạch máy, dọn sạch chỗ làm việc, xếp phôi và chi tiết gia công đúng nơi quy định.

2.2.2 Vận hành máy tiện vạn năng

  • Trước khi gia công điều đầu tiên các bạn cần phải biết là sẽ gia công cái gì. Thông qua bản vẽ hoặc chi tiết mẫu. Chuẩn bị phôi và lên quy trình công nghệ gia công. Sau khi đã xác định được các bước và kiểm tra an toàn của máy chúng ta bắt đầu tiến hành gia công.
  • Gá phôi lên mâm cặp (3 chấu hoặc 4 chấu tùy vào biên dạng phôi và dòng máy).

+ Nếu chiều dài của phôi lớn hơn 5 lần đường kính của nó thì chúng ta sử dụng luynet và chống tâm để đảm bảo gia công chính xác và an toàn.

+ Nếu gia công chi tiết mới chỉ cần rà độ đảo của phôi tương đối nằm trong lượng dư gia công cho phép.

+ Nếu phục hồi sữa chữa phải dùng đồng hồ so rà chi tiết cân tâm theo đúng yêu cầu kỹ thuật rồi mới tiến hành gia công cắt gọt.

vận hành máy tiện vạn năng nguyên lý tiện



Hình 2.2.2.1 Gá phôi trên mâm cặp 3 chấu



 gá phôi trên mâm cặp 3 chấu





                          Hình 2.2.2.2 Gá phôi trên mâm cặp 3 chấu có chống tâm

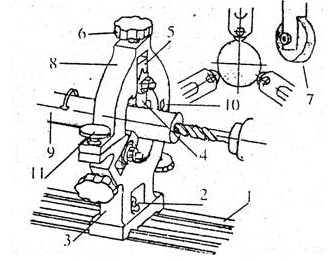

 gá phôi trên luy nét

Hình 2.2.2.3 Gá phôi trên luynet

 Cách chạy dao dọc bằng tay:



 chạy dao dọc bằng tay



Hai tay cầm vô lăng điều khiển chạy dao dọc thường ở mặt ngang của bàn dao như hình, xoay theo hướng tùy theo mong muốn của người gia công. Như trên hình là dao đang tiến vào phôi.



 Cách chạy dao ngang bằng tay:

   chạy dao ngang bằng tay

Hình 2.2.2.4 Dịch chuyển bàn dao ngang bằng 1 tay và 2 tay.

Cách chạy dao nghiêng:

Dùng gia công các mặt côn

 dịch chuyển bàn dao nghiêng



Hình 2.2.2.5 Dịch chuyển bàn dao nghiêng.

+ Hình a: Nới lỏng eku kẹp chặt của bàn trên

+ Hình b: quay bàn trên nghiêng 1 góc cần so với đường tâm của máy.

Sau khi chỉnh được góc cần thiết để gia công dùng vô lăng của bàn trên để điều khiển chuyển động tịnh tiến của dao.

 dịch chuyển bàn dao trên

Hình 2.2.2.6 Dịch chuyển bàn dao trên.



Ngoài việc chạy dao bằng tay như ở trên máy tiện vạn năng còn có thể chạy tự động bằng cách điều chỉnh tay gạt tự động trên xe dao.
Trên đây là một số hướng dẫn vận hành cơ bản khi sử dụng máy tiện
