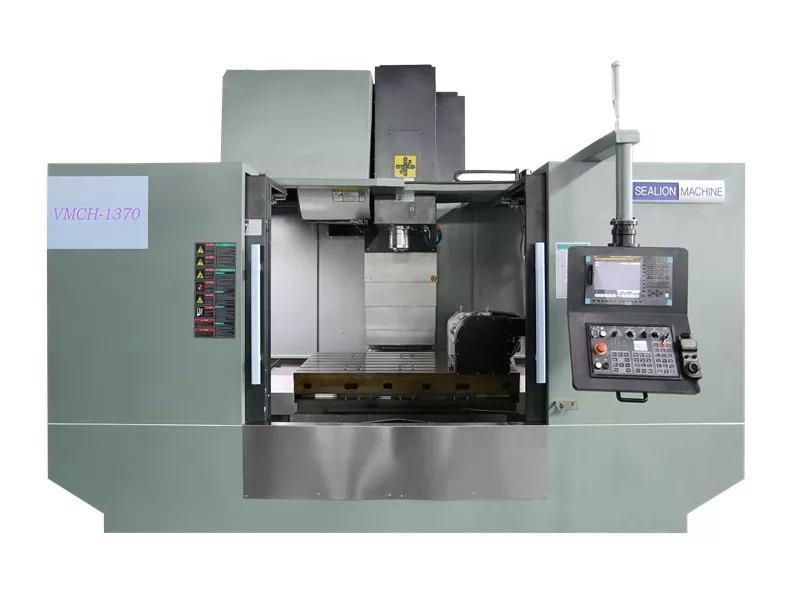

VMC1370 – Trung tâm gia công CNC đứng (Vertical Machining Center)
1. Tổng quan sản phẩm
VMC1370 là dòng trung tâm gia công CNC đứng cỡ lớn, được thiết kế cho các chi tiết có kích thước dài, hành trình lớn và tải trọng cao. Với kết cấu băng máy đúc nguyên khối, trục chính công suất lớn và hệ dẫn động chính xác, máy đáp ứng tốt các yêu cầu gia công thô – tinh liên tục, đặc biệt phù hợp cho ngành khuôn mẫu, cơ khí chính xác và kết cấu công nghiệp.
Máy được trang bị hệ điều khiển FANUC 0i-MF Plus, hỗ trợ gia công tốc độ cao (AICC2), đảm bảo độ chính xác, độ ổn định và độ bền lâu dài trong môi trường sản xuất công nghiệp.
2. Ưu điểm nổi bật
Bàn máy lớn 700 × 1400 mm, tải trọng lên tới 800 kg
Hành trình X/Y/Z lớn (1300/700/700 mm), gia công linh hoạt chi tiết dài và cao
Trục chính BT40 công suất 11/15 kW, đáp ứng cả cắt nặng và gia công tốc độ cao
Vít me bi & ray dẫn hướng PMI/HIWIN, đảm bảo độ chính xác và tuổi thọ cao
Thay dao tự động 24 dao (ATC), tăng năng suất sản xuất
Che chắn kín toàn bộ máy, đảm bảo an toàn và vệ sinh công nghiệp
3. BẢNG THÔNG SỐ KỸ THUẬT
Thông số bàn máy
| Hạng mục | Thông số |
|---|---|
| Kích thước bàn làm việc | 700 × 1400 mm |
| Tải trọng tối đa trên bàn | 800 kg |
| Rãnh T – chiều rộng | 18 mm |
| Khoảng cách rãnh T | 110 mm |
| Số lượng rãnh T | 5 |
Phạm vi gia công
| Hạng mục | Thông số |
|---|---|
| Hành trình trục X | 1300 mm |
| Hành trình trục Y | 700 mm |
| Hành trình trục Z | 700 mm |
| Khoảng cách từ bàn đến mũi trục chính | 110 – 810 mm |
| Khoảng cách tâm trục chính đến ray dẫn hướng | 810 mm |
Trục chính
| Hạng mục | Thông số |
|---|---|
| Kiểu trục chính | Truyền động trực tiếp / Dây đai |
| Tốc độ trục chính | 8.000 / 10.000 / 12.000 vòng/phút |
| Công suất động cơ trục chính | 11 / 15 kW |
| Côn trục chính | BT40 |
| Thương hiệu trục chính | Kenturn |
Trục X / Y / Z
| Hạng mục | Thông số |
|---|---|
| Tốc độ chạy nhanh X/Y/Z | 24 / 24 / 24 m/phút |
| Tốc độ chạy dao X/Y/Z | 1 – 10.000 mm/phút |
| Công suất động cơ X/Y/Z | ≥3 / 3 / 3 kW (trục Z có phanh) |
| Mô-men xoắn X/Y/Z | 20 / 20 / 27 N·m (trục Z có phanh) |
Độ chính xác
| Hạng mục | Giá trị |
|---|---|
| Độ chính xác định vị | ±0.005 mm |
| Độ lặp lại vị trí | ±0.003 mm |
Kích thước & trọng lượng
| Hạng mục | Thông số |
|---|---|
| Kích thước máy (D × R × C) | 3684 × 2540 × 3000 mm |
| Trọng lượng máy | 8.000 kg |
Nguồn điện
| Hạng mục | Thông số |
|---|---|
| Nguồn điện | 3 pha – AC 380V, 50Hz ±5% |
4. Cấu hình tiêu chuẩn
| STT | Hạng mục | Thương hiệu / Ghi chú |
|---|---|---|
| 1 | Hệ điều khiển CNC | FANUC 0i-MF Plus |
| 2 | Chức năng gia công tốc độ cao | AICC2 |
| 3 | Vít me bi X/Y/Z | PMI / HIWIN |
| 4 | Ray dẫn hướng X/Y/Z | PMI / HIWIN |
| 5 | Trục chính | Kenturn |
| 6 | Côn trục chính | BT40 |
| 7 | Hệ thống thay dao tự động | 24 dao (ATC) |
| 8 | Băng tải phoi | Tiêu chuẩn |
| 9 | Súng khí | Tiêu chuẩn |
| 10 | Hệ thống làm mát & tuần hoàn dung dịch | Tiêu chuẩn |
| 11 | Hệ thống khí nén Airtec | Tiêu chuẩn |
| 12 | Che chắn kín toàn bộ máy | Tiêu chuẩn |
| 13 | Đèn LED chiếu sáng | Tiêu chuẩn |
| 14 | Cửa an toàn | Tiêu chuẩn |
| 15 | Đóng gói đi biển | Tiêu chuẩn |
| 16 | Bảo hành | 12 tháng |
5. Ứng dụng
Gia công khuôn nhựa, khuôn dập kích thước lớn
Gia công chi tiết cơ khí chính xác
Kết cấu thép, linh kiện công nghiệp
Gia công thép, inox, nhôm và hợp kim
6. Kết luận
VMC1370 là lựa chọn phù hợp cho doanh nghiệp cần:
Hành trình lớn – tải trọng cao
Độ chính xác ổn định trong sản xuất dài hạn
Khả năng gia công đa dạng với hiệu suất cao
