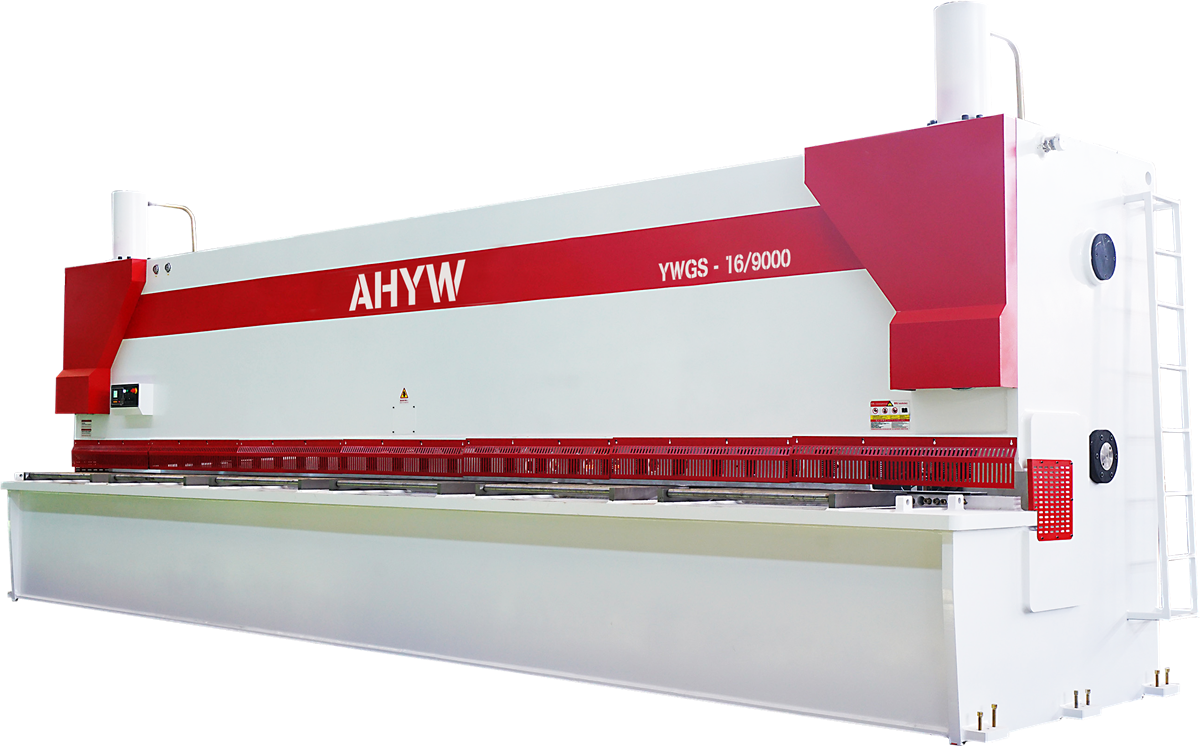

Phân tích chuyên sâu: Máy cắt tôn thủy lực Guillotine (QC11Y / QC11K)

Ghi chú: Bài này đào sâu vào dòng guillotine (dao hạ thẳng) - phù hợp cho các nhà máy sản xuất công nghiệp nặng, chế tạo kết cấu và các ứng dụng đòi hỏi độ chính xác cao.

1. Guillotine là gì? Nguyên lý khác biệt so với Swing Beam

Máy cắt tôn kiểu Guillotine là loại máy mà dao trên chuyển động theo phương thẳng đứng (hạ xuống vuông góc với dao dưới). Đây là cơ chế truyền thống trong các xưởng sản xuất công nghiệp đòi hỏi độ chính xác cao và khả năng cắt tấm dày.

So với Swing Beam (dao lắc) — nơi dao trên chuyển động theo cung — guillotine có ưu thế về độ phẳng mép cắt, khả năng kiểm soát khe hở dao và dễ điều chỉnh cho các vật liệu dày hoặc yêu cầu chính xác cao.

2. Thông số kỹ thuật tiêu biểu của QC11Y/QC11K

Dưới đây là bảng tham khảo các thông số hay gặp ở dòng QC11Y / QC11K. Thực tế sẽ thay đổi theo nhà sản xuất và tùy chọn cấu hình.

3. Ưu điểm nổi bật của guillotine

• Độ chính xác cao: Khe hở dao và góc cắt điều chỉnh linh hoạt cho phép mép cắt đạt độ phẳng và kích thước chuẩn.
• Cắt tấm dày: Có thể xử lý tấm dày hơn so với Swing Beam (tùy công suất máy và dao).
• Phù hợp sản xuất hàng loạt công nghiệp: Độ lặp lại cao, ổn định khi gia công liên tục.
• Khả năng tùy biến: Nhiều model cho phép thêm module uốn, hệ thống nâng hạ tấm, băng tải, và hệ đo tự động.

4. Ứng dụng điển hình

Guillotine được dùng ở những ngành công nghiệp như:

• Chế tạo kết cấu thép: bản mã, bản đế, chi tiết kết cấu lớn;
• Đóng tàu, lắp ráp kết cấu lớn;
• Sản xuất máy móc, khuôn mẫu đòi hỏi độ chính xác cao;
• Nhà máy sản xuất tấm dày, vỏ bọc cơ khí;

5. Cấu tạo chi tiết & các cải tiến quan trọng

5.1. Khung lớn & xử lý ứng suất

Khung guillotine thường được gia công kích thước lớn, xử lý ủ và gia công chính xác để đảm bảo máy không bị lệch khi cắt lực lớn.

5.2. Xi-lanh & hệ thống thủy lực công suất

Xi-lanh kích thước lớn, van tỷ lệ và hệ thống thủy lực chất lượng quyết định khả năng cắt tấm dày và ổn định lực theo suốt hành trình dao.

5.3. Hệ điều khiển CNC & servo

Hệ CNC hiện đại cho phép lập trình backgauge, cài đặt nhiều chương trình cắt, đồng bộ hóa tốc độ dao với truyền động backgauge để đạt hiệu suất cao nhất.

5.4. Cơ cấu kẹp tấm

Cơ cấu kẹp tấm (hold-down) giúp giữ chặt phôi trong suốt quá trình cắt, tránh trượt và biến dạng, đặc biệt quan trọng với tấm dày và kích thước lớn.

6. So sánh chi tiết: Guillotine vs Swing Beam trong bối cảnh nhà máy

7. Lỗi thường gặp và biện pháp phòng ngừa

• Méo khung do quá tải: tránh cắt vượt công suất; kiểm tra tải trọng định kỳ.
• Rò rỉ thủy lực: kiểm tra phớt, đầu nối; thay ống và phớt chất lượng tốt.
• Dao mòn không đều: đảm bảo quá trình mài đúng kỹ thuật và sử dụng chất liệu dao phù hợp;
• Backgauge lệch: kiểm tra và cân chỉnh cơ khí, hiệu chuẩn CNC định kỳ.

8. Quy trình kiểm tra và chấp nhận máy trước khi nhận hàng

1. Kiểm tra visual: khung không nứt, hàn đồng đều, sơn hoàn thiện;
2. Kiểm tra thủy lực: mực dầu, áp suất làm việc, không rò rỉ;
3. Thử cắt mẫu: nhiều độ dày, đo độ phẳng và mép cắt;
4. Kiểm tra backgauge: độ lặp lại ±0.1 mm (CNC);
5. Kiểm tra an toàn: sensor, che chắn, nút dừng khẩn cấp, khóa an toàn;
6. Yêu cầu tài liệu: bản vẽ, sách HDSD, chứng nhận xuất xứ, phiếu bảo hành.

9. Lựa chọn nhà cung cấp & hợp đồng bảo hành

Khi mua máy guillotine, ưu tiên nhà cung cấp có:

• Hỗ trợ lắp đặt và đào tạo vận hành tại xưởng;
• Dịch vụ bảo trì sau bán hàng trong nước;
• Bảo hành toàn diện (điện + thủy lực + khung) ít nhất 12 tháng;
• Cung cấp phụ tùng chính hãng và có kho phụ tùng tại VN.

10. Case study thực tế: Nhà máy cơ khí nặng dùng Guillotine

Mô tả: Một nhà máy chế tạo kết cấu thép lớn trang bị máy QC11K 3200mm, độ dày cắt tối đa 12 mm, tích hợp hệ CNC và băng tải tự động.

Kết quả: Tăng năng suất 30% so với trước, giảm sai số kích thước xuống ±0.2 mm cho các chi tiết thành phẩm, giảm thời gian gia công sau cắt nhờ mép cắt phẳng và chính xác.

11. Tính toán chi phí và ROI (Return on Investment)

Khi tính ROI, cần cân nhắc:

• Chi phí mua máy + vận chuyển + lắp đặt;
• Chi phí vận hành (điện, dầu, nhân công);
• Chi phí bảo trì & phụ tùng;
• Gia tăng năng suất & giảm tỷ lệ phế phẩm;

Nếu máy giúp giảm đáng kể công đoạn gia công sau cắt và tăng năng suất, ROI có thể đạt trong vòng 1–3 năm tùy quy mô sản xuất.

12. Hướng dẫn bảo trì chuyên sâu cho guillotine

• Thay dầu thủy lực định kỳ theo giờ hoạt động hoặc theo khuyến nghị nhà sản xuất;
• Vệ sinh bộ lọc dầu, thay lọc nếu thấy độ nhiễm bẩn cao;
• Cân chỉnh đường ray, ổ trượt, định kỳ mài và kiểm tra dao;
• Kiểm tra sensor và hệ thống an toàn điện tử;
• Đào tạo kỹ thuật viên bảo trì tại xưởng, lưu trữ phụ tùng tiêu hao.

13. FAQ — Những câu hỏi thường gặp về guillotine

Guillotine có cắt được thép tấm mạ không?

Có. Tuy nhiên mạ có thể làm dao mòn nhanh hơn; cần chọn dao phù hợp và tăng tần suất bảo trì dao.

Làm sao để giảm răng cưa trên mép cắt?

Điều chỉnh khe hở dao, mài dao đúng kỹ thuật, và sử dụng dao đúng vật liệu để giảm răng cưa.

Thời gian bảo hành thường là bao lâu?

Thông thường 12 tháng cho hệ thủy lực và điện; tuy nhiên các gói bảo hành mở rộng có thể tới 24–36 tháng tùy nhà phân phối.

14. Kết luận & khuyến nghị

Máy guillotine (QC11Y/QC11K) là giải pháp lý tưởng cho các nhà máy có yêu cầu cắt tấm dày, đòi hỏi độ chính xác và độ phẳng cao. Nếu bạn vận hành trong lĩnh vực kết cấu thép, đóng tàu, hay sản xuất máy móc chính xác, guillotine là khoản đầu tư đáng cân nhắc. Hãy cân nhắc kỹ yếu tố hỗ trợ kỹ thuật, khả năng cung cấp phụ tùng và chính sách bảo hành khi chọn nhà cung cấp.
