Giới thiệu & mô tả sản phẩm

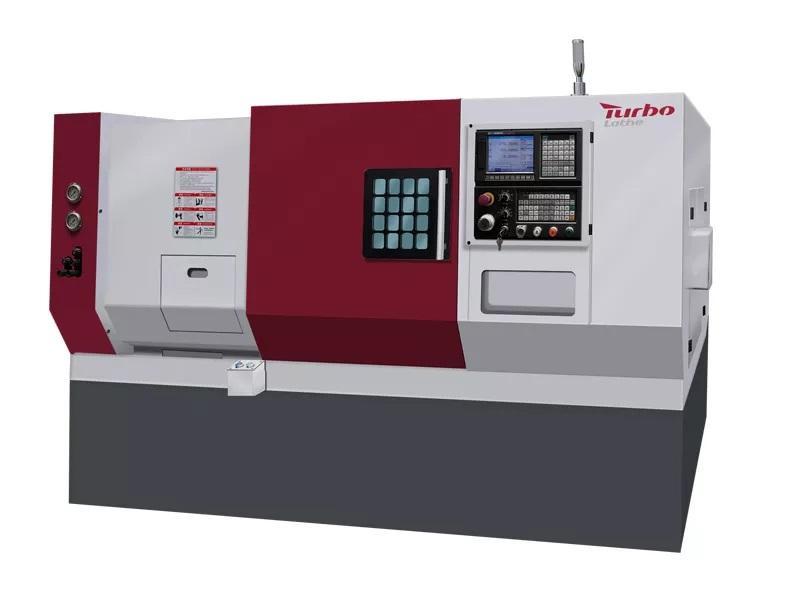

HTC450 được chế tạo từ thân máy đúc chất lượng cao, trải qua xử lý nhiệt ủ và hóa già, đảm bảo độ ổn định và độ chính xác lâu dài.
Đường kính quay lớn nhất trên băng máy: 450 mm
Đường kính gia công lớn nhất: 120 mm
Có thể trang bị máy cấp phôi thanh (bar feeder)
Trục chính chuẩn A2-5, đường kính thanh xuyên trục tối đa 40 mm
Tốc độ trục chính tối đa 4000 rpm
Tốc độ chạy nhanh trục X/Z > 25 m/phút, hiệu suất gia công rất cao
Tương thích nhiều loại mâm cặp, collet
Hỗ trợ đa dạng hệ điều khiển CNC: GSK, HNC, Syntec, FANUC, Siemens…
Tính năng nổi bật
Thân máy đúc cao cấp, xử lý nhiệt ủ hoàn chỉnh, tạo nền tảng vững chắc cho gia công tốc độ cao – độ chính xác cao.

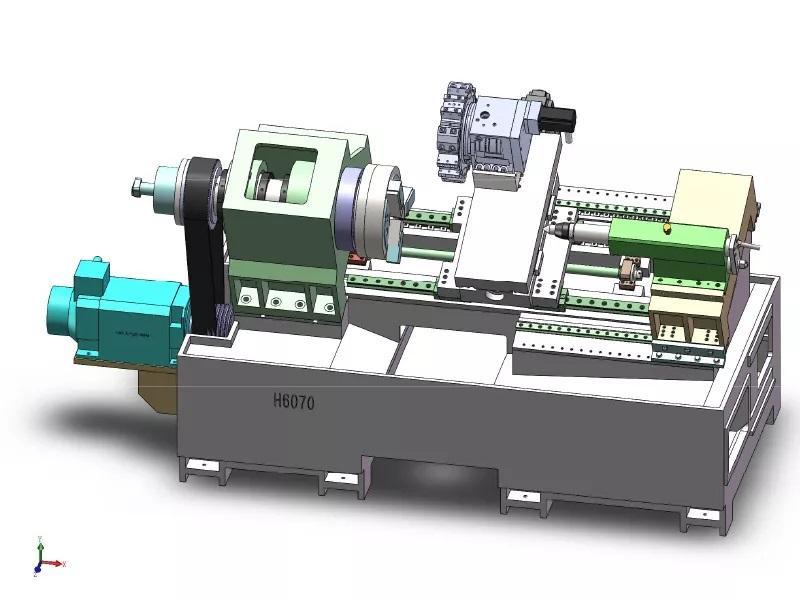

Thiết kế băng nghiêng 45°, độ cứng vững cao, chịu lực cắt lớn, thoát phoi tốt, thao tác thuận tiện.
Tốc độ chạy nhanh X/Z ≥ 25 m/phút, kết hợp tối ưu với gá dao, giúp tăng năng suất – giảm chi phí gia công.
Hiệu suất/giá thành cao, phù hợp sản xuất hàng loạt với kiểm soát chất lượng nghiêm ngặt.
Thông số kỹ thuật
| Hạng mục | Thông số | Đơn vị | HTC450 |
|---|---|---|---|
| Khả năng gia công | ĐK quay max trên băng | mm | Φ450 |
| ĐK quay max trên bàn trượt | mm | Φ120 | |
| Trục chính | Đường kính lỗ trục | mm | Φ56 |
| Khả năng xuyên thanh | mm | Φ46 | |
| Tốc độ trục chính lớn nhất | rpm | 4000 | |
| Công suất động cơ chính | kW | 5.5 | |
| Chạy dao | Hành trình trục X/Z | mm | 380 / 300 |
| Tốc độ chạy nhanh X/Z | m/phút | 25 / 25 | |

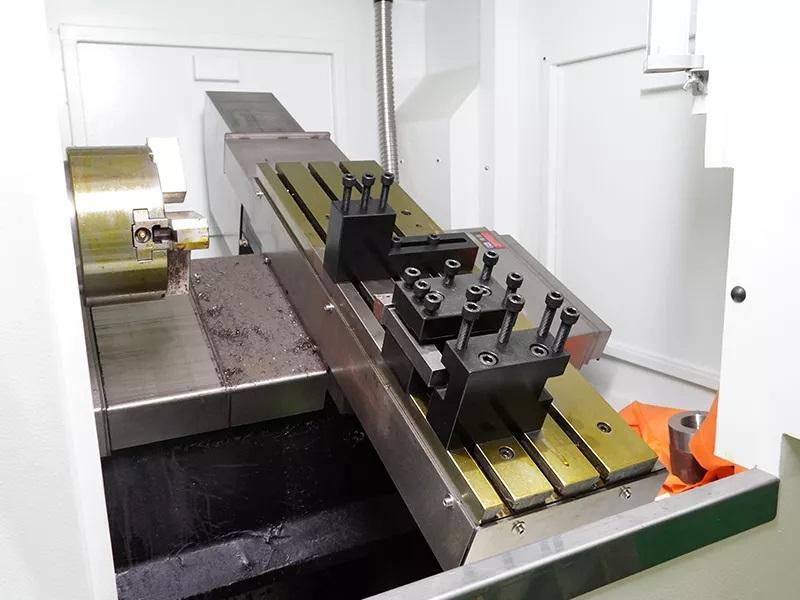

| Ổ dao | Ổ dao dạng gang | pcs | 5 |
| Kích thước dao | mm | 20 × 20 | |
| Độ chính xác | Độ đảo | mm | ≤ 0.005 |
| Độ chính xác định vị | mm | ≤ 0.005 | |
| Độ lặp lại | mm | ≤ 0.005 | |
| Độ tròn chi tiết | mm | 0.005 | |
| Độ đồng đều theo chiều dọc | mm | 0.005 / 75 | |
| Khác | Kết cấu máy | Băng nghiêng liền khối | |
| Trọng lượng máy | kg | 1800 | |
| Kích thước (D×R×C) | mm | 2080 × 1460 × 1650 |
Phụ kiện tiêu chuẩn
Hệ điều khiển GSK / HNC
Ổ dao gang 5 vị trí
Trục chính A2-5
Collet
Vít me bi nội địa
Ray dẫn hướng tuyến tính Hiwin
Che chắn bảo vệ
Hệ thống tưới nguội & hồi dung dịch
Bơm làm mát 120 W
Động cơ chính 5.5 kW
