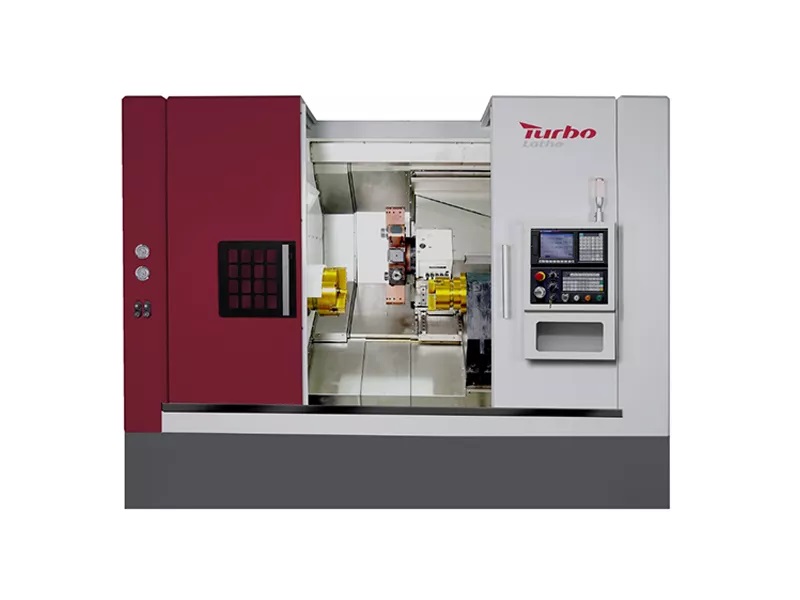

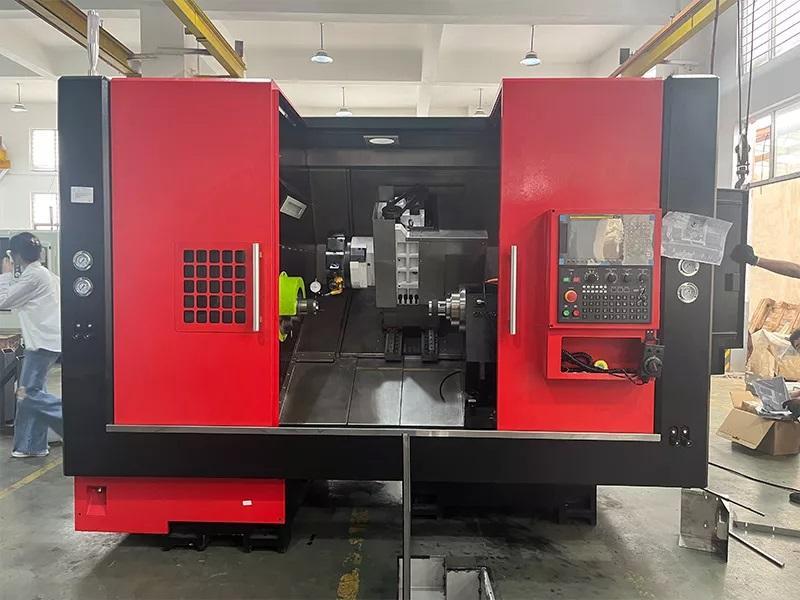

G500 – Máy tiện CNC hai trục chính (Double Spindle / Double Chuck CNC Lathe)
1. Kết cấu băng máy
Băng máy được đúc nguyên khối, bố trí ray dẫn hướng nghiêng 30° + 30°, tiết diện chịu lực lớn, giúp độ cứng vững cao và khả năng hấp thụ rung động tốt.
Thiết kế ray cao – ray thấp giúp đảm bảo độ chính xác gia công cao, hạn chế tối đa sai số do gá kẹp lần hai, không cần định vị lại, từ đó:
Nâng cao độ chính xác gia công
Tăng độ cứng vững tổng thể
Rút ngắn chu kỳ sản xuất
Giảm chi phí sản xuất
2. Hệ thống truyền động trục chính
Trục chính chính và trục chính phụ đều sử dụng trục chính điện (Electric Spindle), loại bỏ hoàn toàn truyền động đai:
Vận hành êm, giảm rung và tiếng ồn
Cải thiện chất lượng bề mặt gia công
Phù hợp cho tiện nặng tốc độ thấp và gia công tinh tốc độ cao
Trục chính được trang bị đĩa phanh và encoder, cho phép:
Điều khiển chính xác bằng servo
Dừng chính xác (quasi stop)
Dừng khẩn cấp
Định vị góc chính xác
Gia công liên động độ chính xác cao
→ Đạt hiệu quả “zero transmission” (không tổn hao truyền động).
3. Hệ thống chạy dao
Máy sử dụng vít me bi và ray dẫn hướng lăn tuyến tính, mang lại:
Hiệu suất truyền động cao
Độ chính xác và độ ổn định lâu dài
Chuyển động nhanh, êm và chính xác
Ray X/Z sử dụng ray tuyến tính, hệ số ma sát thấp.
Vít me bi X/Z được tính toán và hiệu chỉnh nhiều lần, đảm bảo:
Độ chính xác định vị cao
Độ lặp lại chính xác ổn định

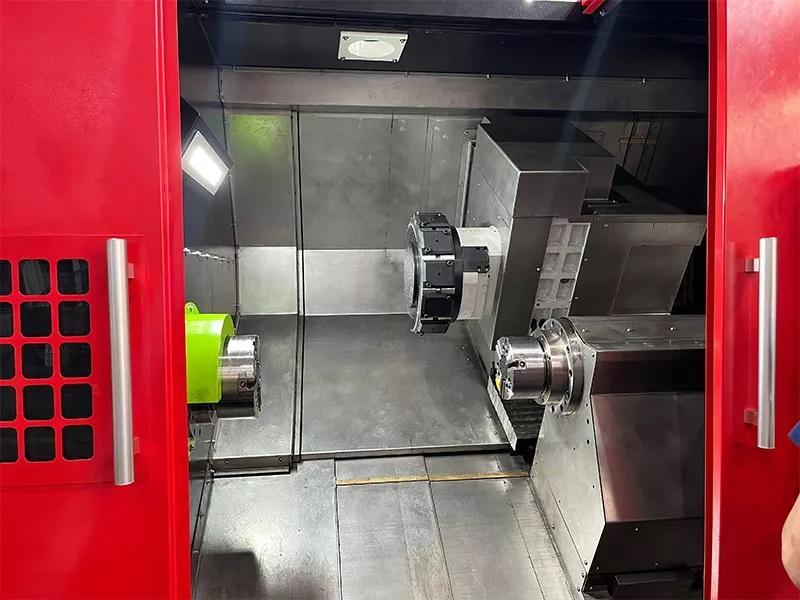

4. Ổ dao
Trang bị ổ dao thủy lực độ cứng cao, do hãng tự nghiên cứu và phát triển:
Độ tin cậy cao
Độ chính xác lặp lại tốt
Phù hợp cho gia công cường độ cao

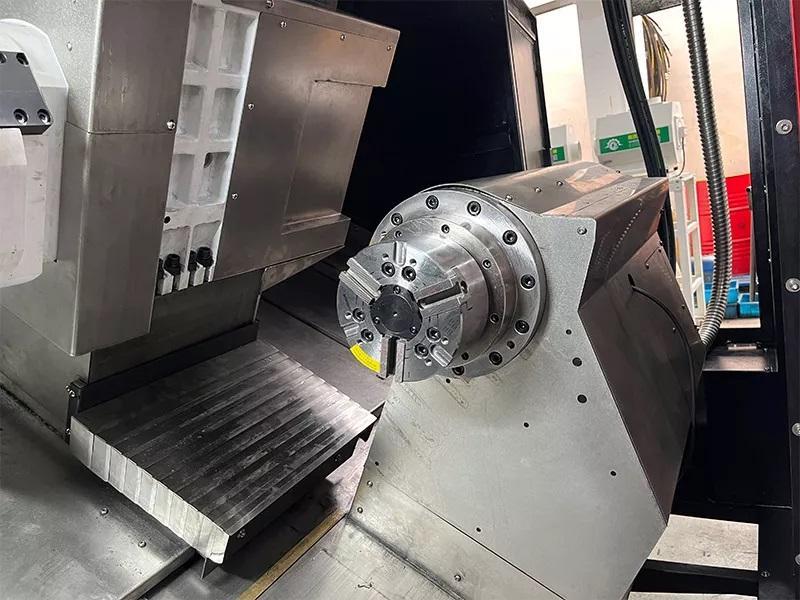

5. Trục chính phụ
Trục chính phụ cũng sử dụng trục chính điện, có đầy đủ:
Đĩa phanh
Encoder
→ Phù hợp cho tiện mạnh tốc độ thấp và gia công tinh tốc độ cao, nâng cao hiệu suất gia công hai đầu chi tiết.
6. Đặc điểm nổi bật
Máy tiện – phay tổ hợp: thực hiện tiện, phay, khoan, taro, phay rãnh, phay then… đáp ứng đầy đủ chức năng của trung tâm tiện phay.
Thân máy đúc nguyên khối, trọng lượng trên 6 tấn, đảm bảo:
Không biến dạng khi vận hành lâu dài
Độ cứng vững và ổn định cao
Ổ dao servo có trục Y hành trình dài, mang được nhiều dao hơn, linh hoạt hơn; mỗi vị trí có thể lắp 4 dao, đầu phay công suất lớn kép → tăng mạnh số lượng dao tiện và dao phay.
Ụ động điều khiển bằng chương trình, giải quyết triệt để vấn đề độ chính xác khi gia công trục dài.
Sử dụng ray con lăn Đài Loan (Hiwin/Yintai) và vít me bi φ40 cấp chính xác cao, nâng độ cứng và độ chính xác máy lên tầm cao mới.
Thông số kỹ thuật G500
Khả năng gia công
Đường kính quay qua băng máy: Φ600 mm
ĐK gia công đĩa lớn nhất: Φ460 mm
ĐK gia công qua trục chính: Φ170 mm
Chiều dài phôi tối đa: 580 mm
Hành trình
X / Z / Z1: 260 / 660 / 560 mm
Trục Y: ±50 mm
Trục chính chính
Chuẩn mũi trục: A2-6
Tốc độ: 4000 vòng/phút
Mâm cặp: 8” rỗng
Lỗ trục chính: Φ67 mm
Lỗ ống: Φ52 mm
Trục chính phụ
Chuẩn mũi trục: A2-5
Tốc độ: 5000 vòng/phút
Mâm cặp: 6” rỗng
Lỗ trục chính: Φ56 mm
Lỗ ống: Φ45 mm
Ổ dao
Ổ dao điện nâng hạ 12 vị trí
Công suất ổ dao: 3.7 kW
Thời gian đổi dao: 0.45 / 1.45 s
Dao tròn: Ø32 / Ø40 mm
Dao vuông: 25 × 25 mm
Độ chính xác
Độ chính xác X/Z: ≤ 0.008 mm
Độ lặp lại X/Z: ≤ 0.004 mm
Độ tròn: 0.004 mm
Độ trụ: 0.012 mm
Độ phẳng: 0.0135 mm
Tốc độ chạy nhanh
X: 20 m/phút
Z: 20 m/phút
Công suất
Trục chính chính: 22 kW
Trục chính phụ: 11 kW
Mô-men trục chính chính: 105 N·m
Mô-men trục chính phụ: 42 N·m
Bơm làm mát: 370 W
Tổng công suất: 35 kW
Kích thước & trọng lượng
Kích thước (D×R×C): 3420 × 2150 × 2480 mm
Trọng lượng: 6000 kg
Cấu hình tiêu chuẩn
Hệ điều khiển GSK 988TD
Ray dẫn hướng tuyến tính
Trục chính điện CTB A206WS (trục chính chính)
Trục chính điện CTB A205WS (trục chính phụ)
Trạm thủy lực
Mâm cặp thủy lực đặc 8” (Đài Loan/Hàn Quốc)
Ổ dao thủy lực
Máng thu phoi
Bộ trao đổi nhiệt tủ điện
Đèn cảnh báo
Đèn chiếu sáng máy
Đo lường bán kín
Cửa bảo vệ trượt bên trong
