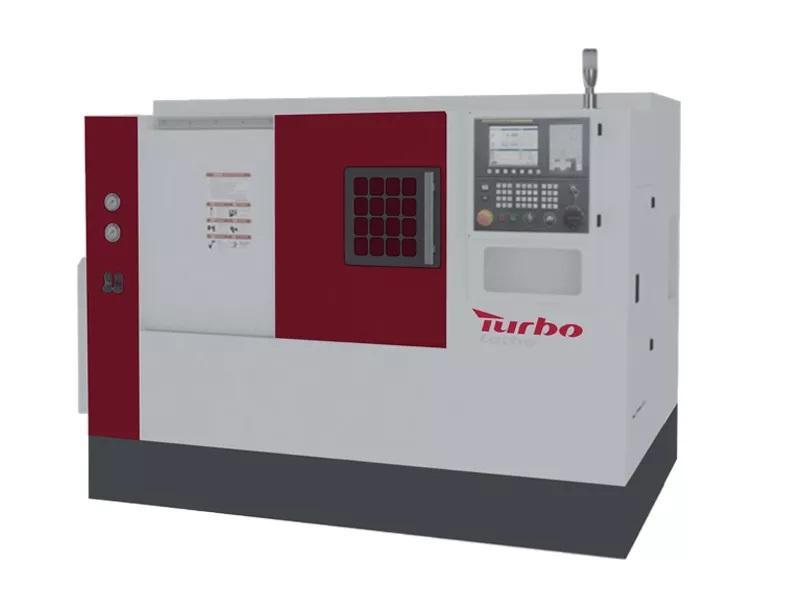

Máy tiện CNC băng nghiêng hai trục chính HTB50Y
HTB50Y Double Spindle Slant Bed CNC Lathe là dòng máy tiện CNC băng nghiêng tích hợp tiện – phay (Mill-Turn) với ổ dao phay nâng hạ có trục Y và trục chính điện hiệu suất cao. Đây là model chi phí – hiệu năng tối ưu, được thiết kế cho gia công hiệu quả và linh hoạt trong sản xuất hiện đại.
HTB50Y đặc biệt phù hợp cho các chi tiết trục ngắn – trung bình, yêu cầu gia công nhiều nguyên công trong một lần gá, giúp giảm thời gian phụ và tăng năng suất tổng thể.

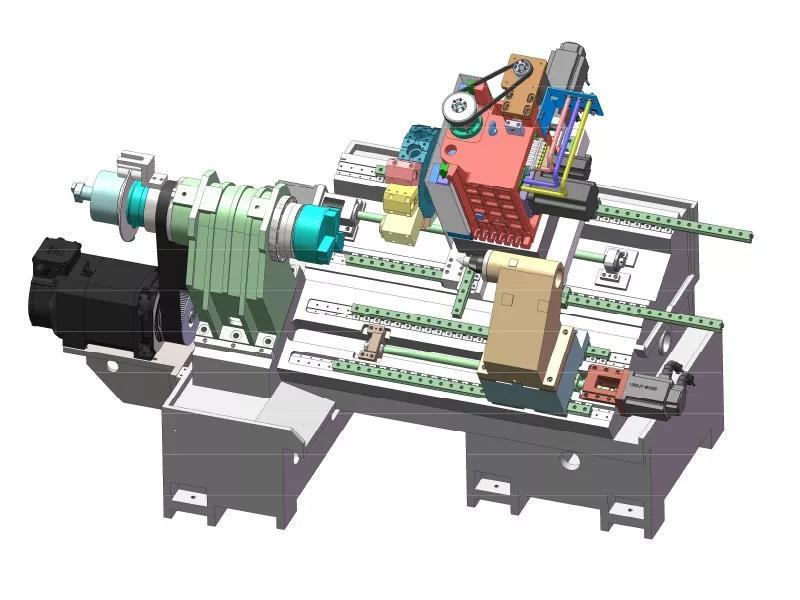

Đặc điểm kết cấu & công nghệ nổi bật
Băng máy nghiêng 45°, kết cấu vững chắc, khoang bảo vệ trong bao kín toàn phần, giúp thoát phoi nhanh và đảm bảo an toàn vận hành.
Ổ dao phay nâng hạ (Lifting Power Turret):
Tích hợp trục Y
Thay dao nhanh, linh hoạt
Thực hiện gia công tiện – phay – khoan – taro trong một chu trình
Cụm trục chính điện chính xác cao:
Tốc độ cao
Mô-men lớn
Độ rung thấp
Đáp ứng yêu cầu gia công chính xác và ổn định
Ụ động thủy lực lập trình MT5 độ cứng cao:
Định vị chính xác
Tự động điều chỉnh
Đảm bảo lực đỡ đồng đều khi gia công chi tiết trục
Vít me bi và ray trượt tuyến tính độ chính xác cao (Hiwin):
Truyền động ổn định
Độ chính xác và độ lặp cao
Phù hợp gia công liên tục
Tính năng chính
Băng máy nghiêng 45°, kết cấu cứng vững, tối ưu thoát phoi
Ổ dao phay nâng hạ có trục Y, tích hợp tiện – phay đa nguyên công
Trục chính điện hiệu suất cao, tốc độ cao, rung thấp
Ụ động thủy lực lập trình MT5, đảm bảo độ ổn định khi gia công trục
Phù hợp xây dựng cell gia công linh hoạt, dễ tích hợp tự động hóa
Thông số kỹ thuật chính – HTB50Y
| Thông số | Giá trị |
|---|---|
| Đường kính quay lớn nhất trên băng | Φ450 mm |
| Đường kính gia công tối đa chi tiết dạng đĩa | Φ300 mm |
| Đường kính gia công tối đa chi tiết dạng trục | Φ350 mm |
| Chiều dài gia công lớn nhất | 440 mm |
| Hành trình trục X / Z | 220 / 480 mm |
| Hành trình trục Y | ±50 mm |
| Chuẩn đầu trục chính | A2-6 (tùy chọn A2-8) |
| Tốc độ trục chính | 4000 vòng/phút |
| Mâm cặp / collet | Mâm cặp rỗng 8” |
| Đường kính lỗ trục chính | Φ48 mm |
| Đường kính lỗ thanh | Φ40 mm |
| Ổ dao | 8 trạm phay nâng hạ (tùy chọn 12 trạm có trục Y) |
| Độ chính xác trục X / Z | ≤ 0.008 mm |
| Độ lặp lại trục X / Z | ≤ 0.004 mm |
| Tốc độ chạy nhanh trục X | 20 m/phút |
| Tốc độ chạy nhanh trục Z | 20 m/phút |
| Đường kính ống ụ động | Φ75 mm |
| Hành trình ống ụ động | 450 mm |
| Côn ụ động | MT5 |
| Công suất motor chính | 11 kW |
| Công suất bơm làm mát | 370 W |
| Tổng công suất tiêu thụ | 35 kW |
| Kích thước máy (DxRxC) | 2760 × 1700 × 2040 mm |
| Trọng lượng máy | 4200 kg |
Cấu hình tiêu chuẩn
Hệ điều khiển: GSK / HNC
Ổ dao phay 12 trạm có trục Y (tùy cấu hình)
Trục chính A2-6 (tùy chọn A2-8)
Mâm cặp thủy lực 8” rỗng
Vít me bi Hiwin
Ray trượt tuyến tính Hiwin
Vỏ che bảo vệ an toàn toàn phần
Hệ thống làm mát và tuần hoàn dung dịch
Công suất motor chính: 11 kW
Công suất bơm làm mát: 370 W
Nhận định kỹ thuật
HTB50Y là model tiện–phay Y trục tầm trung, phù hợp:
Xưởng gia công chi tiết phức tạp
Sản xuất hàng loạt vừa
Nâng cấp từ máy tiện CNC thường lên Mill-Turn
