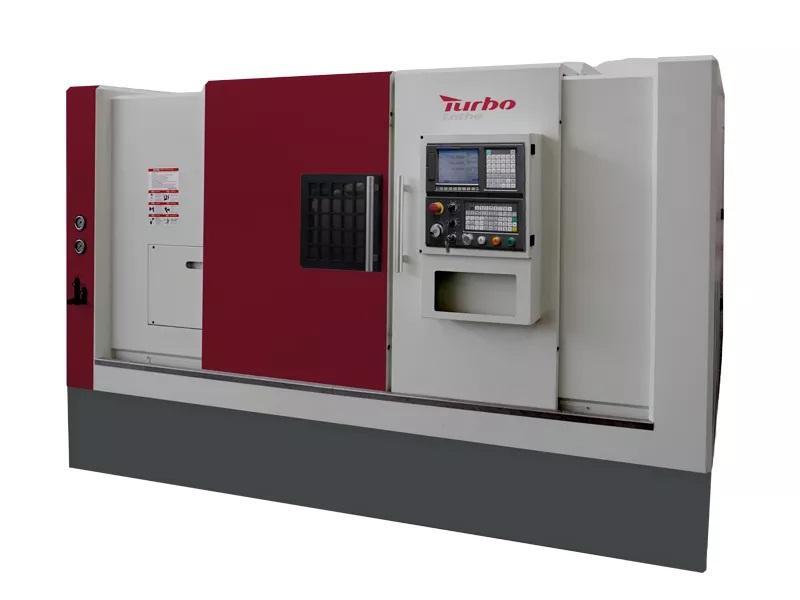

Máy tiện CNC băng nghiêng HTB850A

Máy tiện CNC băng nghiêng HTB850A

HTB850A Slant Bed CNC Lathe là máy tiện CNC băng nghiêng cỡ lớn, tích hợp chức năng tiện và phay, chuyên gia công chi tiết trục và dạng đĩa có kích thước lớn. Đây là model có đường kính và chiều dài gia công lớn nhất trong toàn bộ dòng máy của hãng.

Máy có chiều dài gia công tiêu chuẩn 1000 mm, có thể nâng cấp lên 1500 mm theo yêu cầu, đáp ứng linh hoạt các bài toán gia công trục dài và chi tiết tải nặng.

HTB850A phù hợp gia công:

• Chi tiết trục và đĩa cỡ trung – lớn

• Ren các loại, cung tròn, côn tròn

• Bề mặt trong và ngoài của chi tiết dạng tròn xoay

Ngành ứng dụng

• Thiết bị vệ sinh

• Van công nghiệp

• Thiết bị điện – điện tử

• Dụng cụ đo và thiết bị chính xác

• Ô tô – xe máy

• Vòng bi và cơ khí chế tạo

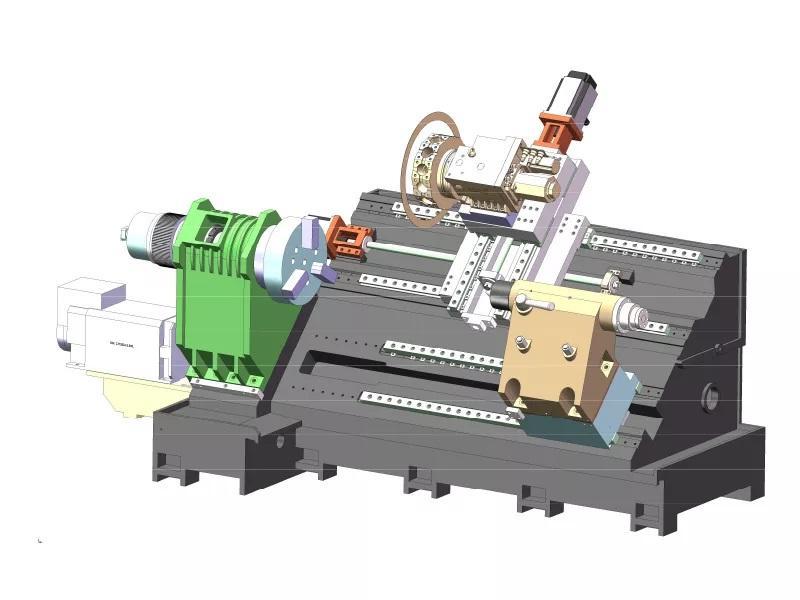

Đặc điểm kết cấu & công nghệ nổi bật

• Băng máy nghiêng liền khối, độ cứng vững cao, thiết kế tối ưu cho gia công chi tiết lớn và cắt nặng.

• Ray trượt tuyến tính con lăn (roller type) Đài Loan, khả năng chịu tải lớn, độ cứng cao hơn ray bi thông thường.

• Cụm trục chính tốc độ cao, đáp ứng yêu cầu gia công chính xác và ổn định ở tải lớn.

• Hiệu suất gia công vượt trội, đảm bảo độ chính xác hình học và chất lượng bề mặt.

• Hệ thống bôi trơn tập trung tích hợp, đảm bảo các cụm chuyển động làm việc ổn định, tăng tuổi thọ máy.

• Băng máy nghiêng nguyên khối độ cứng cao, giảm rung, tăng độ ổn định khi gia công liên tục.

Thông số kỹ thuật chính – HTB850A

Cấu hình tiêu chuẩn

• Hệ điều khiển: GSK / HNC

• Ổ dao servo 8 trạm (tùy chọn 12 trạm / ổ dao phay)

• Trục chính A2-11

• Mâm cặp thủy lực 15” rỗng

• Vít me bi Hiwin

• Ray trượt tuyến tính Hiwin (con lăn)

• Ụ động thủy lực MT5

• Băng tải phoi

• Vỏ che bảo vệ an toàn toàn phần

• Hệ thống làm mát và tuần hoàn dung dịch

• Công suất bơm làm mát: 370 W

• Công suất motor chính: 22 kW
