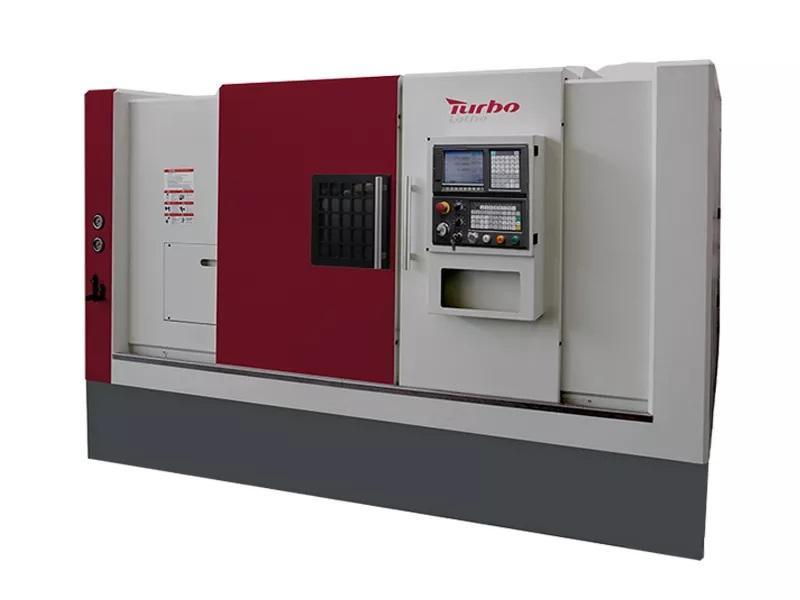

Máy tiện CNC băng nghiêng HTB5150
HTB5150 Slant Bed CNC Lathe là máy tiện CNC băng nghiêng chuyên gia công kim loại, được phát triển trên nền tảng HTB550, với chiều dài gia công tối đa lên đến 1500 mm. Máy đặc biệt phù hợp cho các chi tiết trục dài, tải nặng, yêu cầu độ chính xác cao.
Ứng dụng tiêu biểu
Trục truyền động
Ty piston xi lanh thủy lực
Trục cánh tuabin gió
Chi tiết kết cấu và linh kiện hỗ trợ trong ngành hàng không – cơ khí chính xác
Đặc điểm kết cấu & công nghệ nổi bật

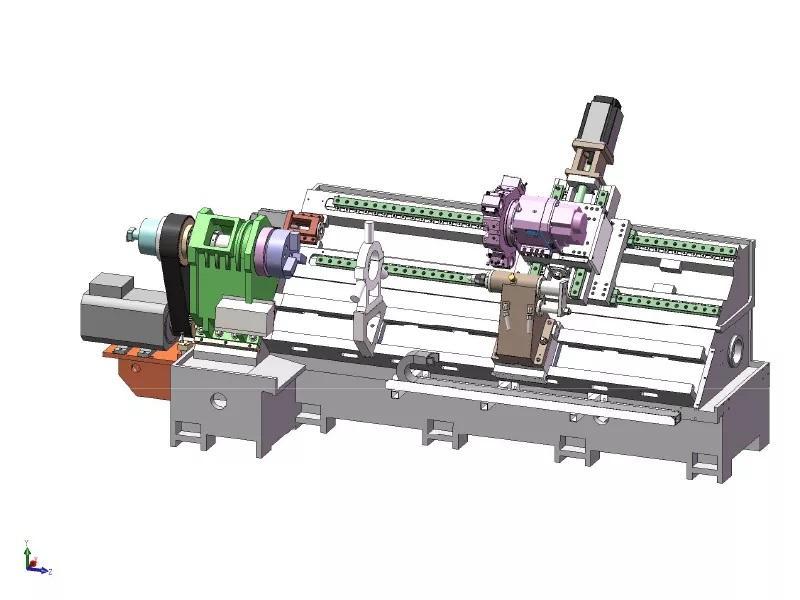

Băng máy nghiêng 45°, kết cấu liền khối, độ cứng vững cao, hỗ trợ gia công ổn định các chi tiết trục dài.
Đường kính gia công và chiều dài gia công lớn, đáp ứng đa dạng yêu cầu sản xuất từ trung bình đến nặng.
Toàn bộ vật đúc máy được xử lý khử ứng suất thực tế, đảm bảo kết cấu ổn định lâu dài, không biến dạng trong quá trình sử dụng.
Khoang bảo vệ trong bằng inox toàn phần, kết hợp băng máy nghiêng 45°, giúp thoát phoi nhanh, hạn chế tích tụ phoi và dung dịch làm mát.
Vít me bi và ray trượt tuyến tính độ cứng cao (thương hiệu Đài Loan / Hiwin):
Độ chính xác cao
Độ cứng vững lớn
Đảm bảo độ ổn định và tuổi thọ máy trong gia công liên tục
Tính năng chính
Băng máy nghiêng 45°, độ cứng cao, tối ưu cho gia công chi tiết trục dài
Cụm trục chính chính xác cao, đáp ứng gia công ổn định ở tốc độ lớn
Ụ động thủy lực lập trình hoặc ụ động điều khiển bằng chương trình
Ổ dao chính xác, tự động chọn dao theo vị trí gần nhất
Dễ dàng tích hợp robot truss hoặc robot khớp nối, xây dựng dây chuyền tự động hóa
Thông số kỹ thuật chính – HTB5150
HTB5150 có các phiên bản chiều dài gia công: 620 / 1000 / 1500 mm
| STT | Thông số kỹ thuật | Giá trị |
|---|---|---|
| 1 | Đường kính quay lớn nhất trên băng | Φ550 mm |
| 2 | Đường kính gia công tối đa chi tiết dạng đĩa | Φ450 mm |
| 3 | Đường kính gia công tối đa chi tiết dạng trục | Φ280 mm |
| 4 | Chiều dài gia công lớn nhất | 620 / 1000 / 1500 mm |
| 5 | Hành trình trục X / Z | 240 / 1050 mm (tùy cấu hình chiều dài) |
| 6 | Chuẩn đầu trục chính | A2-8 |
| 7 | Tốc độ trục chính tối đa | 2000 vòng/phút |
| 8 | Mâm cặp thủy lực | 10” rỗng |
| 9 | Đường kính lỗ trục chính | Φ85 mm |
| 10 | Khả năng gia công thanh | Φ70 mm |
| 11 | Đường kính ống ụ động | Φ75 mm |
| 12 | Hành trình ống ụ động | 100 mm |
| 13 | Côn ụ động | MT5 |
| 14 | Ổ dao | 12 trạm |
| 15 | Độ lặp lại định vị trục X / Z | ≤ 0.005 mm |
| 16 | Tốc độ chạy nhanh trục X | ≤ 20 m/phút |
| 17 | Tốc độ chạy nhanh trục Z | ≤ 20 m/phút |
| 18 | Công suất motor chính | 11 kW |
| 19 | Kích thước máy (DxRxC) | Thay đổi theo phiên bản chiều dài |
Cấu hình tiêu chuẩn
Hệ điều khiển: GSK / HNC
Ổ dao servo 8 trạm (tùy chọn 12 trạm)
Trục chính A2-8 (tùy chọn nâng cấp A2-11)
Mâm cặp thủy lực 10” rỗng
Vít me bi Hiwin
Ray trượt tuyến tính Hiwin
Ụ động thủy lực MT5

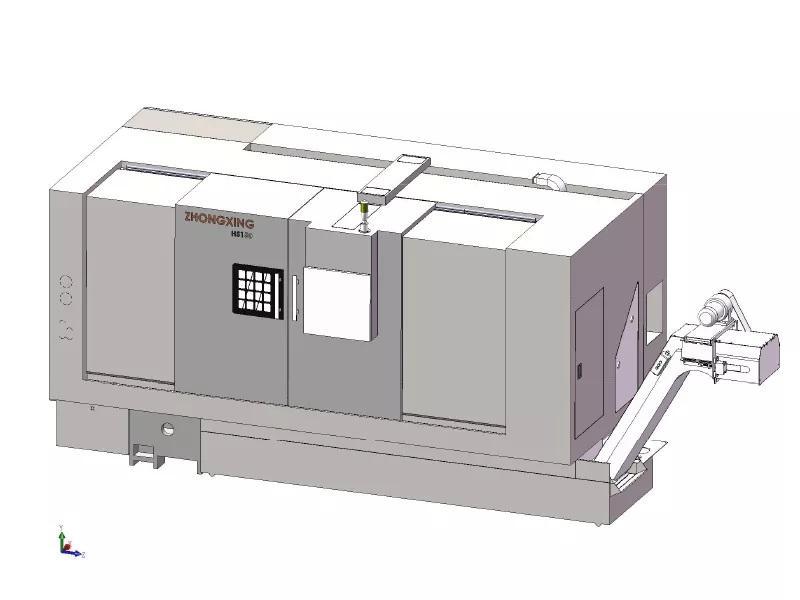

Băng tải phoi
Vỏ che bảo vệ an toàn toàn phần
Hệ thống làm mát và tuần hoàn dung dịch
Công suất bơm làm mát: 370 W
Công suất motor chính: 11 kW
