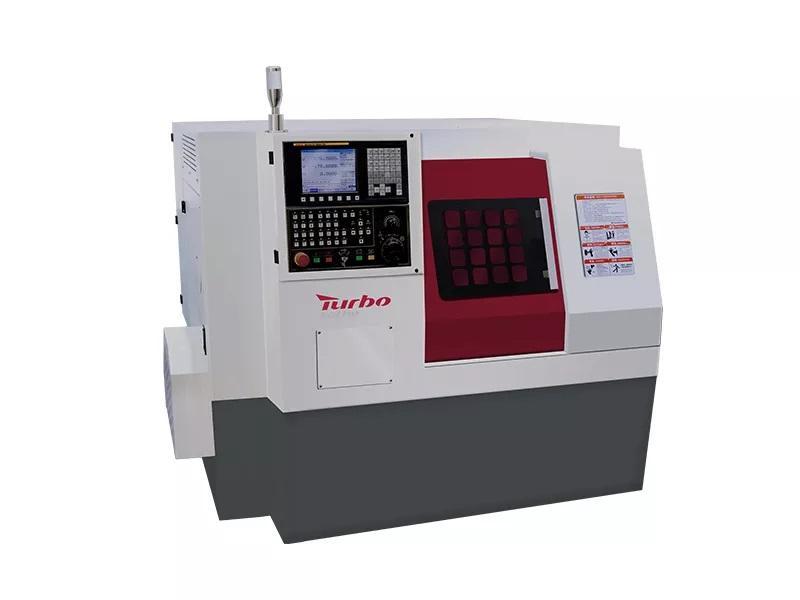

TÍNH NĂNG NỔI BẬT (HIGHLIGHTS)
Máy được thiết kế tích hợp cơ – dầu – điện, kết cấu gọn, bố trí hợp lý, vận hành đơn giản, bảo trì thuận tiện. Quy trình gia công khoa học giúp độ chính xác cao và chất lượng ổn định.
Sử dụng ray trượt tuyến tính độ chính xác cao HIWIN/PMI (Đài Loan), đảm bảo độ chính xác định vị cao, khả năng động học tốt, tốc độ chạy nhanh lên đến 25 m/phút.
Trang bị giá dao dạng gang (Gang type tool holder), sắp xếp và điều chỉnh dao đơn giản, linh hoạt cao. Có thể tùy chọn đầu dao động lực (Power head) để thực hiện khoan – phay, tạo thành tổ hợp tiện – phay, giúp tránh kẹp phôi lần hai và nâng cao hiệu suất làm việc.

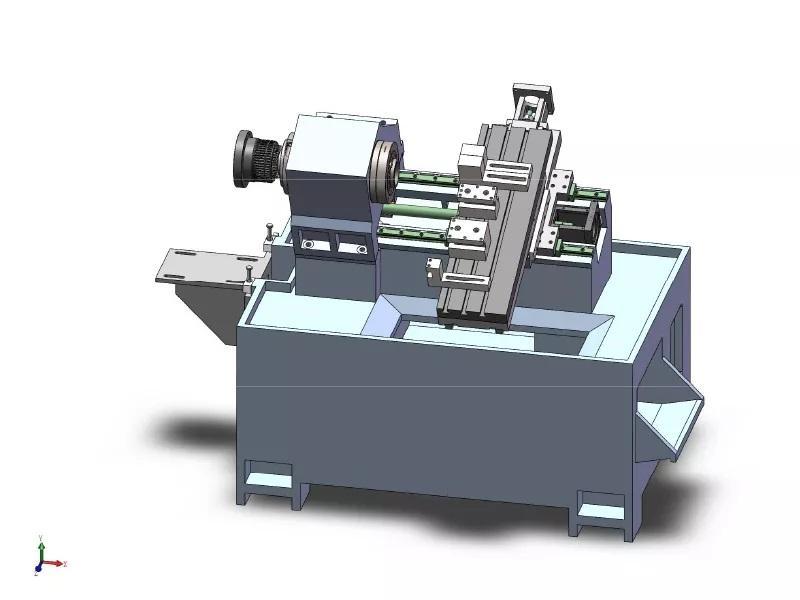

Thân máy làm từ gang đúc độ cứng cao, được xử lý lão hóa tự nhiên ngoài trời nhằm giải phóng ứng suất bên trong, tăng độ ổn định kích thước và độ bền lâu dài.
Có thể tích hợp thêm băng tải phoi tự động, robot cấp – tháo phôi, giúp giảm chi phí nhân công và tăng mức độ tự động hóa.
THÔNG SỐ KỸ THUẬT (TECHNICAL DATA)
Đường kính quay lớn nhất qua băng máy: Φ320 mm
Đường kính quay lớn nhất qua bàn trượt: Φ120 mm
Chiều dài gia công tối đa: 190 mm
Hành trình trục X / Z: 290 / 270 mm
Kiểu trục chính: A2-5
Tốc độ trục chính: 4500 vòng/phút
Loại collet/mâm cặp: Collet
Đường kính lỗ trục chính: Φ48 mm
Khả năng cấp phôi thanh: Φ40 mm
Loại giá dao: Gang type 20 × 20 mm
Độ lặp lại trục X / Z: ≤ 0.005 mm
Tốc độ chạy nhanh trục X: 25 m/phút
Tốc độ chạy nhanh trục Z: 25 m/phút
Công suất động cơ chính: 3.7 kW
Công suất bơm làm mát: 120 W
Tổng công suất tiêu thụ: 8 kW

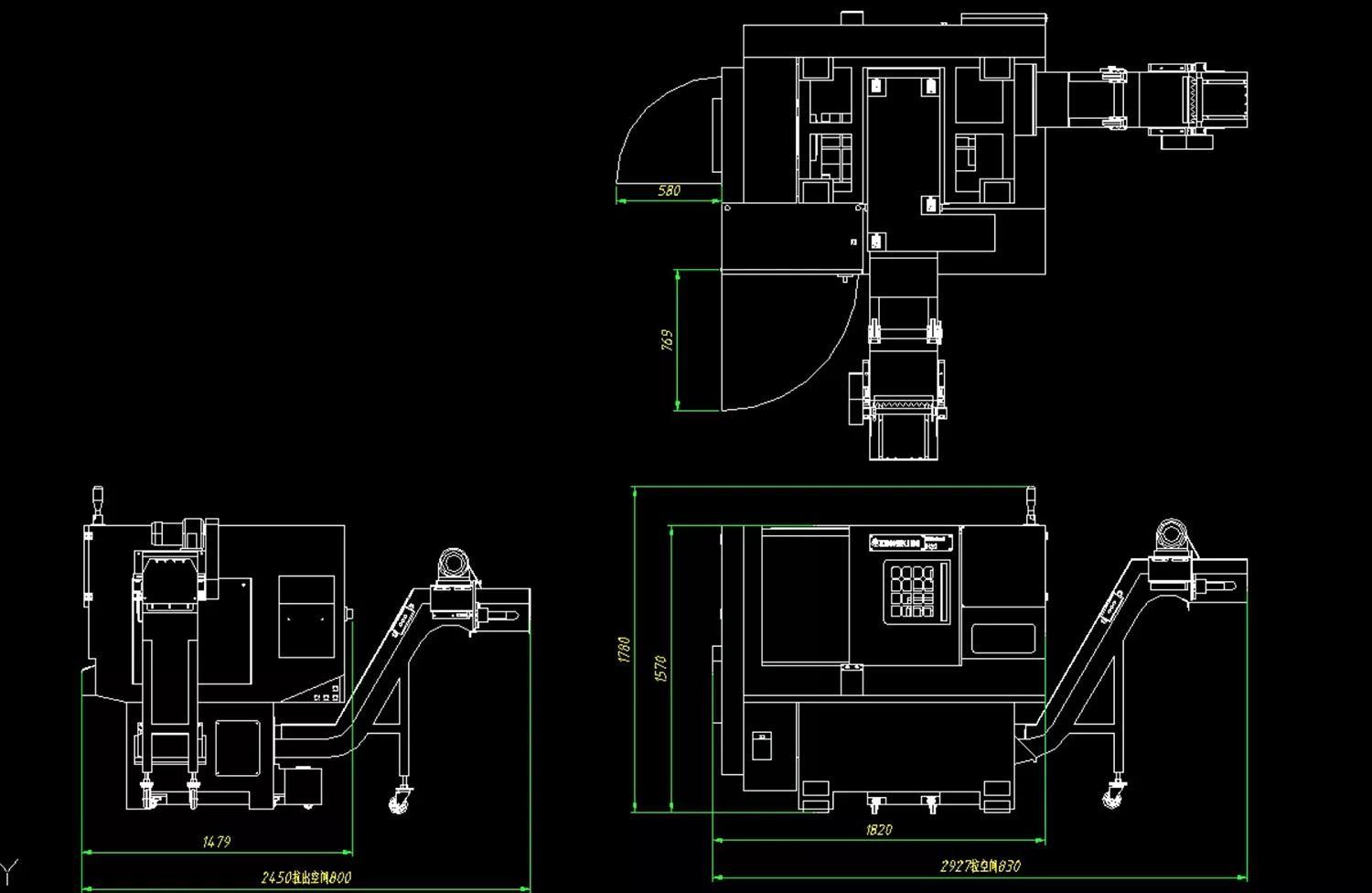

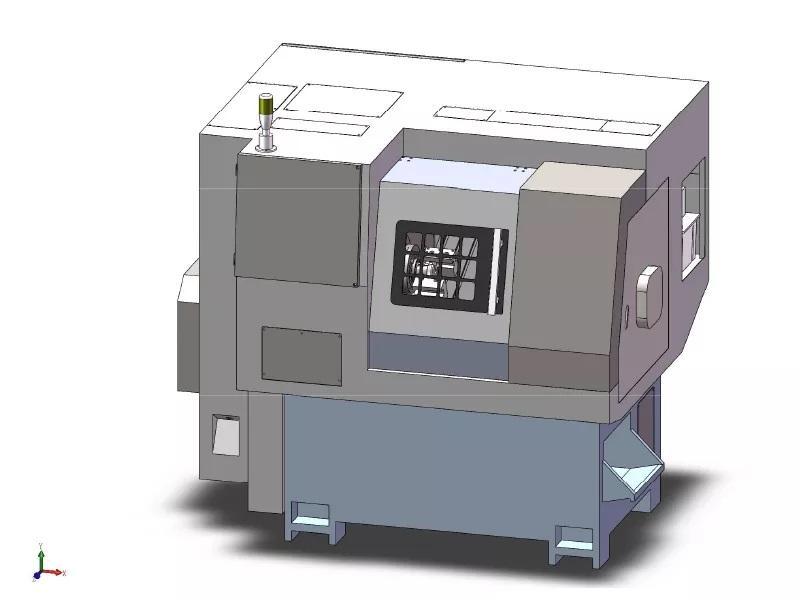

Kích thước máy (D × R × C): 1850 × 1500 × 1610 mm
Trọng lượng máy: 1400 kg
Lưu ý: Nhà sản xuất có quyền thay đổi thiết kế và thông số kỹ thuật nhằm cải thiện hiệu năng máy mà không cần báo trước. Các thông số trên chỉ mang tính tham khảo.
PHỤ KIỆN TIÊU CHUẨN (STANDARD)
Hệ điều khiển GSK / HNC
Giá dao gang 5 vị trí
Trục chính A2-5
Collet
Vít me bi nội địa
Ray trượt tuyến tính HIWIN
Vỏ che bảo vệ
Hệ thống tưới nguội và thu hồi dung dịch
Bơm làm mát 120W
Động cơ chính 3.7 kW
PHỤ KIỆN TÙY CHỌN (OPTIONAL ACCESSORIES)
| Nhóm | Hạng mục | Tùy chọn |
|---|---|---|
| Hệ điều khiển | CNC System | Syntec 7TA |
| Syntec 21TA | ||
| Mâm cặp | Chuck | Mâm cặp đặc 6" |
| Mâm cặp rỗng 6" | ||
| Ụ động | Tailstock | Ụ động thủy lực |
| Động cơ | Main Motor | Động cơ chính 5.5 kW |
| Đầu dao động lực | Power Head | ER20 |
| ER25 | ||
| Hex power head | ||
| ER25 – 2 đầu | ||
| ER25 – 3 đầu | ||
| ER25 side – 2 đầu | ||
| ER25 side – 3 đầu | ||
| Truyền động | Drive Component | Vít me bi HIWIN |
| Vít me bi PMI | ||
| Vít me bi THK | ||
| Bảo vệ | Protection | Cửa tự động |
| Mái che tự động | ||
| Độ chính xác | Accuracy | Thiết bị đo dao Renishaw |
| Tự động hóa | Automation | Giàn cấp phôi tự động |
| Bộ gắp phôi (Part Catcher) | ||
| Robot công nghiệp | ||
| Bộ cấp phôi thanh | Bar Feeder | ST-20 (3–20 mm, dạng xích) |
| SV-26 (5–26 mm, tự động) | ||
| SQ-20 (3–20 mm, màng dầu) | ||
| SW-29 (5–29 mm, màng dầu) | ||
| SG-36 (5–36 mm, màng dầu) | ||
| Vệ sinh | Cleaner | Băng tải phoi |
| Tách dầu (Oil Skimmer) | ||
| Làm mát | Cooler | Bơm làm mát 500W |
| Bộ trao đổi nhiệt | ||
| Điều hòa tủ điện |
| System | Syntec system 7TA |  |
| Syntec system 21TA | ||
| Chuck | 6" solid chuck |  |
| 6" hollow chuck | ||
| Tailstock | Hydraulic tailstock |  |
| Motor | 5.5KW main motor |  |
| Power head | ER20 power head |
|
| ER25 power head | ||
| Hex power head | ||
| ER25 2 power head | ||
| ER25 3 power head | ||
| ER25 side 2 power head | ||
| ER25 side 3 power head | ||
| Ball machine | ||
| Drive component | Hiwin/PMI/THK Ballscrew |  |
| Protection | Auto door |  |
| Auto roof | ||
| Accuracy | Renishaw Tool Presetter |  |
| Automation | Automatic Loading Truss |
|
| Part catcher | ||
| Robot | ||
| Bar Feeder 3-20mm Chain Type ST-20 | ||
| Bar Feeder 5-26mm Automatic SV-26 | ||
| Bar Feeder SQ-20 3-20mm Oil Film | ||
| Bar Feeder SW-29 5-29mm Oil Film | ||
| Bar Feeder SG-36 5-36mm Oil Film | ||
| Cleaner | Chip Conveyor |  |
| Oil Skimmer | ||
| Cooler | 500W Cooling pump |  |
| Heat Exchanger | ||
| Cabinet Air Conditioner |
