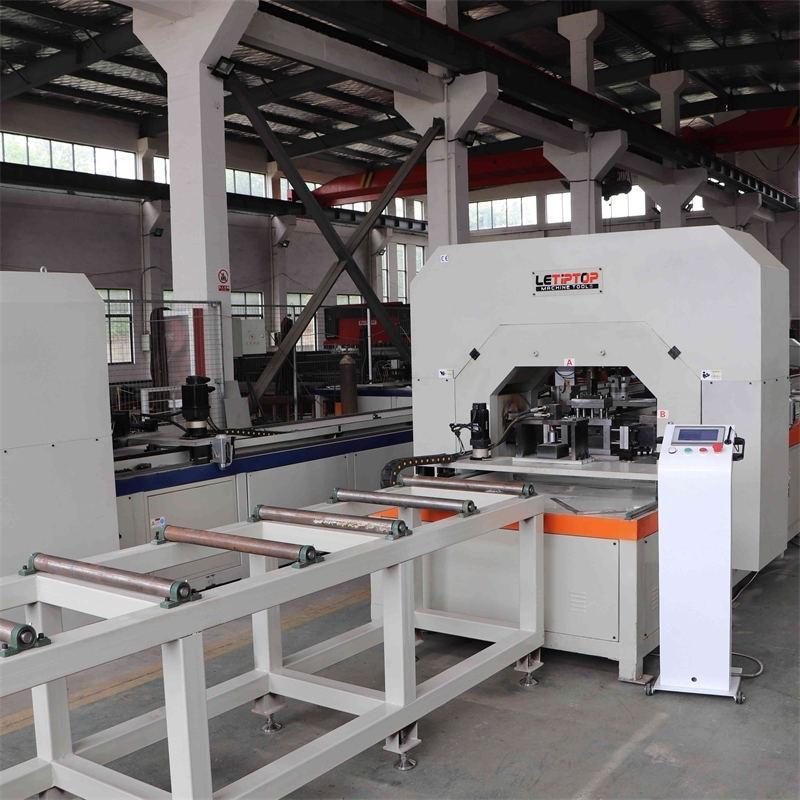

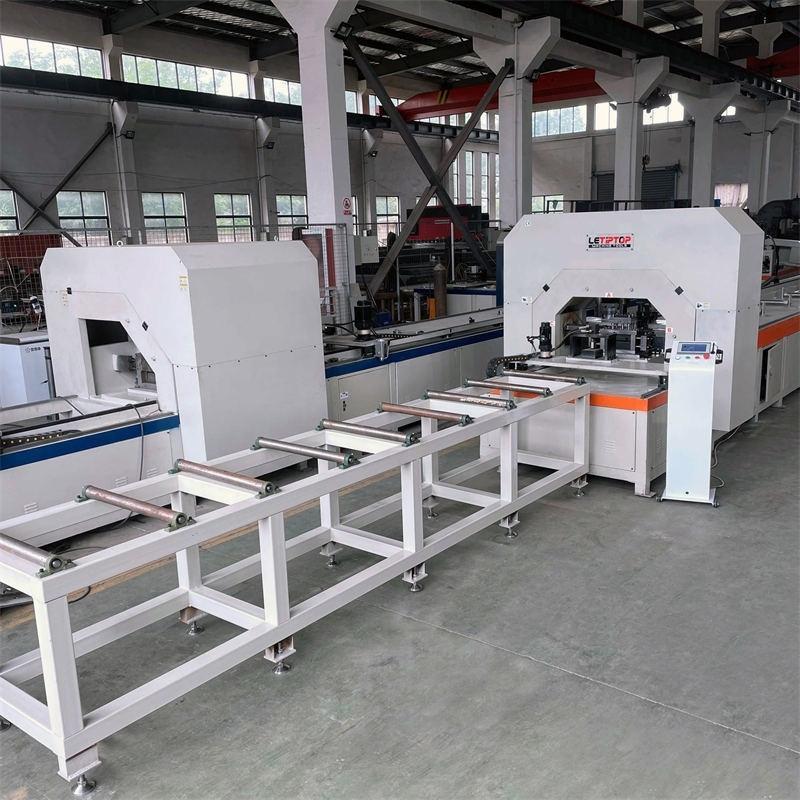

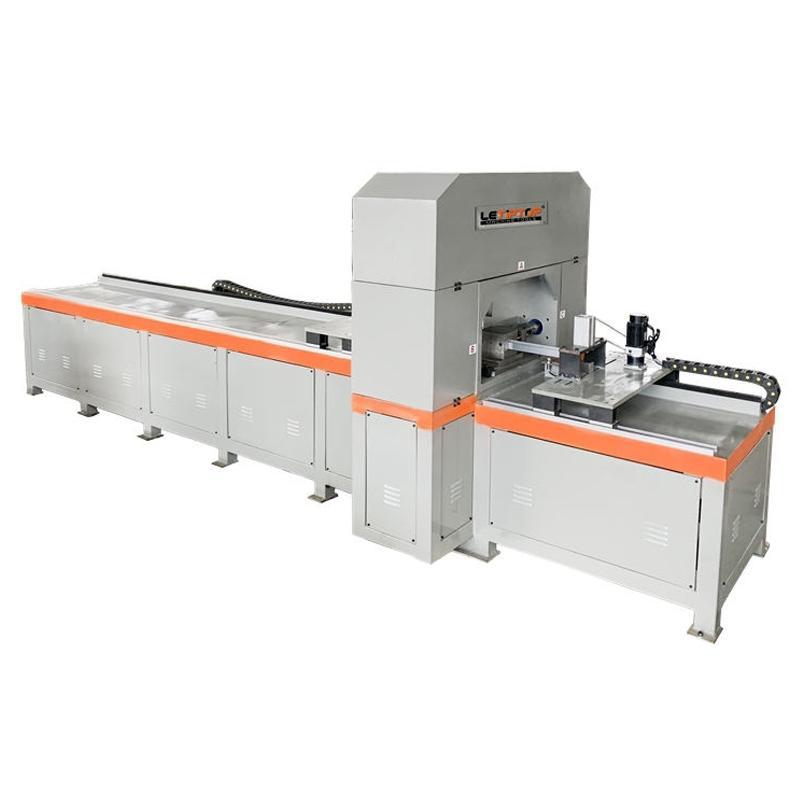

Miêu tả Máy đột dập CNC dầm chữ H
Việc đục lỗ trên dầm chữ H rất tốn thời gian – Chúng tôi có giải pháp để thay đổi điều đó. Với máy đột dập dầm chữ H CNC , việc thực hiện quy trình đột dập cho mặt bích và bản bụng dầm chữ H chỉ trong một lần chạy trở nên khá dễ dàng. Máy đột dập dầm chữ H CNC chủ yếu thực hiện quy trình đột dập dầm chữ H và dầm chữ I, được sử dụng rộng rãi trong hệ thống giá đỡ pallet, kết cấu thép, tháp sắt, cầu và các ngành công nghiệp gia công, v.v.
Tính năng của máy đột dập dầm chữ H/dầm chữ I CNC
● Đột dập dầm chữ H hoàn toàn tự động.
● Tự động cấp liệu, kẹp, đột.
● Bao gồm các đơn vị đột mặt bích và đơn vị đột lưới.
● Có thể đục 3 hoặc 9 lỗ có hình dạng khác nhau theo 3 hướng khác nhau.

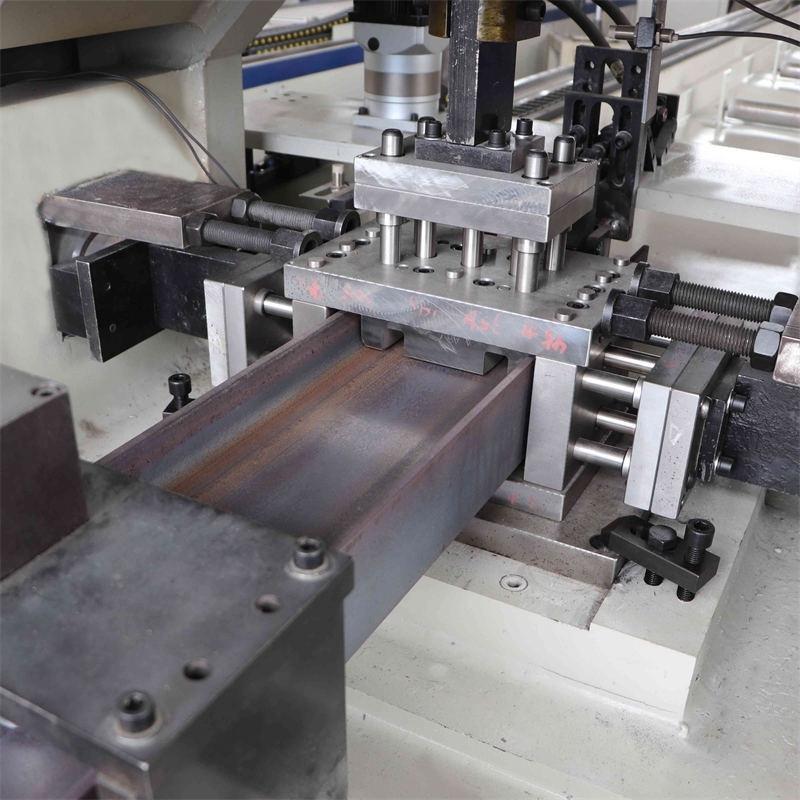

● Ba xi lanh 3 bộ phận đột độc lập: từ trên xuống, trái, phải.

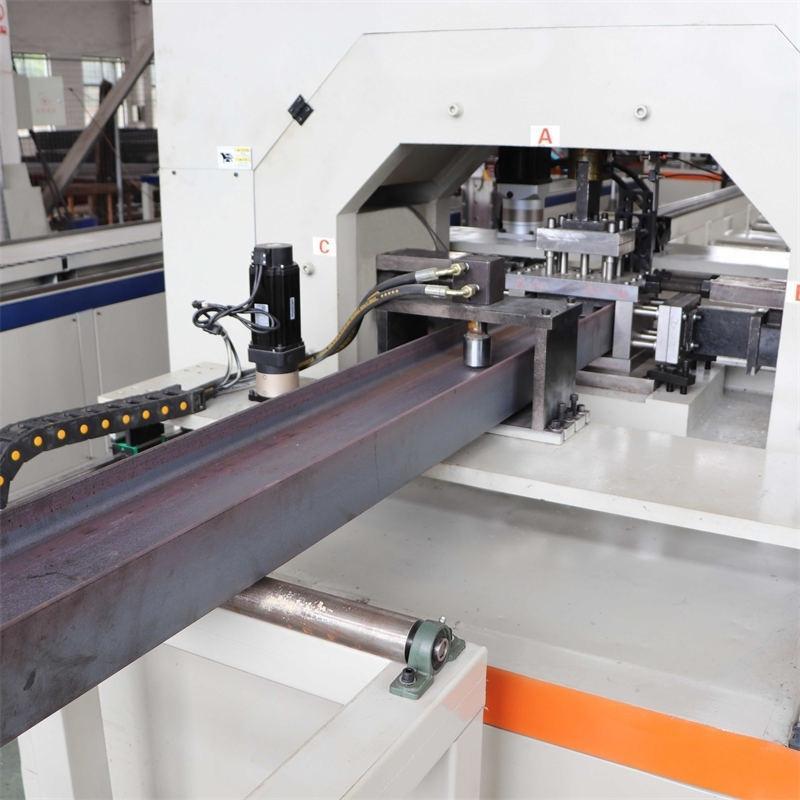

● Có thể thực hiện quá trình đột dập cho mặt bích và bản bụng của dầm chữ H, dầm chữ I trong một lần chạy.
● Khoảng cách từ lỗ đến đầu dầm, khoảng cách giữa các lỗ được điều khiển bằng động cơ servo.
● Động cơ servo và PLC có thể đảm bảo độ chính xác về vị trí đục lỗ.
● Hệ thống servo điện cung cấp năng lượng cho các thanh dẫn hướng tuyến tính để có độ chính xác cao nhất.
● Thanh răng được mài tần số cao và xử lý nhiệt.
● Bơm dầu động cơ không gây tiếng ồn để làm mát tự động.
● Xích bồn bền hơn, được sử dụng để truyền động chính xác tấm thép.
● Khay đựng các mảnh vụn để dễ dàng bảo trì hàng ngày.
● hệ thống băng tải nạp liệu tự động
● Hệ thống kéo ngược (kết hợp với động cơ Servo): Để kéo dầm chữ H từ phía bên kia bằng động cơ Servo khác để đục lỗ cuối cùng quá gần đầu dầm chữ H (Tùy chọn).
● Điều khiển màn hình cảm ứng để quản lý và chỉnh sửa tệp (chiều dài cấp liệu, số lượng, dụng cụ đục lỗ)
● Kỹ sư có thể vận hành dễ dàng hơn mà không cần kinh nghiệm lập trình.
● Khuôn thép tốc độ cao SHK-51.
● Độ cứng của khuôn lên tới 53HR.
● 50.000 lần đấm không phá hủy. Hơn 300.000 lần đấm trọn đời.
● Các bộ phận cơ khí, thủy lực, điện tử chính đều sử dụng thương hiệu toàn cầu.
● Thân máy được hàn bằng ống thép và tấm sắt, gia công chính xác toàn bộ bằng trung tâm gia công CNC cổng trục lớn.
● Toàn bộ máy được thiết kế tích hợp, không cần phải xây dựng nền móng.
Thông số kỹ thuật của máy đột dập dầm chữ H/dầm chữ I CNC
Thông số kỹ thuật máy đột dập CNC dầm chữ H
| STT | Mô tả | Dữ liệu |
|---|---|---|
| 1 | Model | HPM25 / 30 / 40 / 50 / 60 |
| 2 | Số trạm làm việc | 3 trạm |
| 3 | Lực đột (Punching Pressure) | 250 / 300 / 400 / 500 / 600 KN |
| 4 | Chiều dài tiêu chuẩn | 3000 / 6000 / 12000 mm |
| 5 | Kích thước tiết diện tối đa của dầm | 240 mm |
| 6 | Giới hạn chảy vật liệu (Yield Strength) | 280 Mpa |
| 7 | Khoảng cách lỗ (Hole distance) | 0.1 mm ~ 3000 / 6000 / 12000 mm |
| 8 | Tốc độ cấp phôi tối đa (servo) | 200 – 750 mm/s |
| 9 | Tốc độ đột | 1.5 giây/lỗ, hành trình 120 mm |
| 10 | Động cơ servo | 1 / 1.5 / 2 Kw |
| 11 | Công suất động cơ chính | 7.5 / 11 / 15 Kw |
| 12 | Hệ thống điều khiển | Màn hình cảm ứng CNC Controller |
