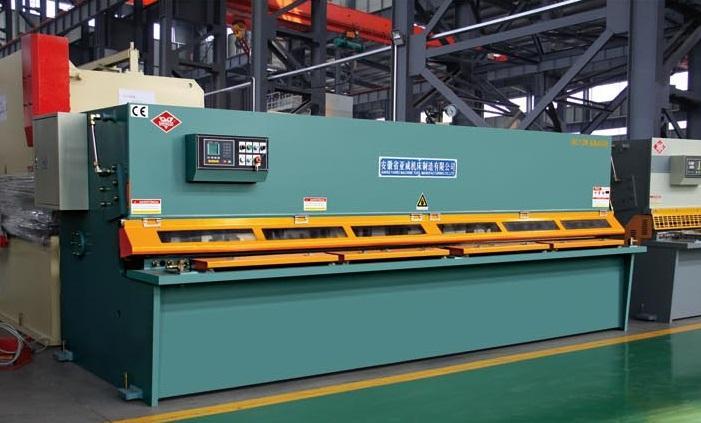

MÁY CẮT TÔN THỦY LỰC SWING BEAM

1. Giới thiệu tổng quan

Máy cắt tôn thủy lực Swing Beam là một trong những dòng máy được sử dụng rộng rãi nhất trong các xưởng gia công kim loại tấm quy mô vừa và nhỏ. Cơ chế cắt dạng "swing" – chuyển động quay của lưỡi dao trên – giúp giảm áp lực dồn lên dao và thân máy, từ đó đảm bảo tuổi thọ cao, vận hành ổn định và chi phí bảo trì thấp. Đây là dòng máy tối ưu cho nhu cầu cắt tôn mỏng đến trung bình (thường từ 4mm – 12mm tùy model).

Không giống như guillotine vốn yêu cầu hệ thống trượt tuyến tính và áp lực thủy lực rất lớn, Swing Beam chia lực theo dạng vòng cung, làm hành trình dao êm hơn và giảm rung toàn bộ khung máy. Vì vậy, nhiều doanh nghiệp ưu tiên sử dụng dòng này bởi khả năng hoạt động bền bỉ, dễ vận hành và không đòi hỏi trình độ kỹ thuật cao.

2. Cơ chế hoạt động của Swing Beam

Cơ chế Swing Beam dựa trên nguyên lý tay đòn thủy lực tạo lực xoay. Khi bộ xi-lanh nhận áp suất từ bơm thủy lực, lực được truyền lên trục quay, kéo toàn bộ dao trên chuyển động theo cung tròn. Điểm mạnh của thiết kế này nằm ở chỗ lực tác động phân bổ theo quỹ đạo, giúp dao cắt dễ dàng tiếp xúc bề mặt tôn, giảm thiểu rung lắc và hạn chế biến dạng.

So với cơ cấu guillotine (dao trượt thẳng đứng), Swing Beam không yêu cầu hệ thống dẫn hướng tuyến tính chính xác cao, nhờ đó giảm chi phí sản xuất máy và đơn giản hóa bảo trì.

• Dao trên: gắn cố định trên cụm tay đòn.
• Dao dưới: cố định, làm điểm tựa để chém tôn.
• Xi-lanh thủy lực đôi: cho lực mạnh, độ ổn định cao.
• Khung máy dạng hộp: vững chắc, chịu lực tốt.

3. Ưu điểm nổi bật của máy Swing Beam

So với nhiều công nghệ cắt tôn khác, Swing Beam sở hữu các ưu điểm vượt trội mà các xưởng nhỏ – vừa đặc biệt yêu thích.

3.1. Chi phí đầu tư thấp

Swing Beam thường rẻ hơn Guillotine từ 15% – 30% cùng độ dày cắt, vì thiết kế máy đơn giản hơn và yêu cầu ít linh kiện chính xác. Điều này giúp doanh nghiệp tiết kiệm chi phí ban đầu mà vẫn đảm bảo chất lượng cắt.

3.2. Bảo trì dễ dàng

Cơ cấu quay dùng ít cơ cấu dẫn hướng hơn, ít bạc đạn – ít thanh trượt – ít bộ phận mòn. Do đó bảo dưỡng định kỳ nhanh, chi phí thấp và không cần kỹ thuật cao.

3.3. Độ bền vượt trội

Nhờ lực phân bổ theo dạng cung tròn, dao ít bị sốc lực, giảm mòn dao và giảm biến dạng thân máy theo thời gian. Đây là lý do nhiều máy Swing Beam dù hoạt động 10 – 15 năm vẫn còn chạy rất ổn định.

3.4. Hoạt động êm – ít rung

Chuyển động của dao mềm mại hơn guillotine, độ rung thấp giúp đường cắt mượt và hạn chế tiếng ồn, phù hợp với xưởng nhỏ nằm trong khu dân cư.

4. So sánh chi tiết: Swing Beam vs Guillotine

5. Ứng dụng trong thực tế

Máy Swing Beam được sử dụng rộng rãi trong các ngành:

• Sản xuất tủ điện – máng cáp.
• Cơ khí xây dựng: cửa sắt, lan can, cổng.
• Nội thất kim loại: bàn, ghế, kệ tủ.
• Gia công biển hiệu quảng cáo.
• Phụ tùng – linh kiện công nghiệp nhẹ.

6. Chi tiết cấu tạo máy

6.1. Thân máy

Thân máy được chế tạo từ thép tấm nguyên khối, hàn cứng, sau đó xử lý nhiệt và ủ khử ứng suất. Nhờ vậy thân máy cực kỳ vững chắc, chịu tải lâu dài mà không bị biến dạng.

6.2. Hệ thống thủy lực

Thủy lực là "trái tim" của máy. Dòng Swing Beam thường sử dụng:

• Van thủy lực chất lượng cao
• Bơm cánh gạt hoặc bơm piston
• Bình tích áp chống xung
• Đường ống thép dày chịu áp lực

6.3. Lưỡi dao hợp kim

Dao trên và dao dưới được làm từ thép chuyên dụng như 9CrSi, 6CrW2Si hoặc thép hợp kim cao. Dao có thể mài lại nhiều lần để kéo dài tuổi thọ.

6.4. Bàn bi lăn

Bàn bi giúp đưa tôn vào máy dễ dàng, giảm ma sát và chống trầy xước.

6.5. Backgauge – thước chặn tôn

Hệ thống căn chỉnh phía sau giúp xác định kích thước cắt chính xác, có thể là dạng cơ, dạng điện hoặc CNC tùy model.

7. Lợi ích khi đầu tư máy Swing Beam

• Tiết kiệm điện.
• Cắt nhanh – đường cắt mượt.
• Bền bỉ nhiều năm.
• Dao ít mòn.
• Bảo trì rất đơn giản.

8. Các model Swing Beam phổ biến

• QC12K (NC/CNC)
• QC12Y (thủy lực thường)
• Các bản OEM: 4×2500, 4×3200, 6×3200, 8×3200, 12×4000…

9. Hướng dẫn vận hành an toàn

• Luôn kiểm tra dầu thủy lực trước khi chạy.
• Không để tay gần dao.
• Không đứng trước hướng rơi của tôn.
• Dùng găng tay và kính bảo hộ.
• Kiểm tra công tắc hành trình định kỳ.

10. Bảo dưỡng định kỳ

1. Thay dầu mỗi 6–12 tháng.
2. Kiểm tra dao – siết lại bulong.
3. Mài dao khi cần.
4. Lau sạch mặt bàn và bi lăn.
5. Kiểm tra rò rỉ dầu.

11. Các lỗi thường gặp và cách xử lý

• Đường cắt bị vênh: điều chỉnh khe hở dao.
• Dao không xuống hết: thiếu áp hoặc van kẹt.
• Tốc độ chậm: bơm yếu – kiểm tra dầu.
• Bề mặt tôn xước: bi lăn mòn.

12. Kết luận

Máy cắt tôn thủy lực Swing Beam là lựa chọn tối ưu cho xưởng gia công kim loại tấm cần chi phí hợp lý, chất lượng ổn định và độ bền cao. Với cơ chế cắt mềm mại, máy phù hợp với phần lớn nhu cầu sản xuất trong nước, đặc biệt là các doanh nghiệp vừa và nhỏ.
