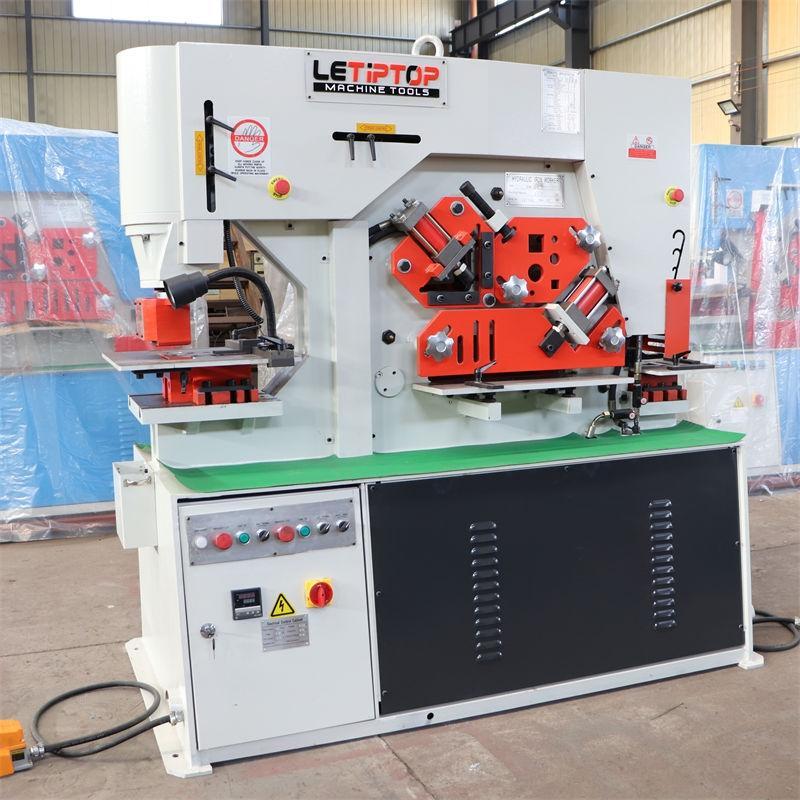

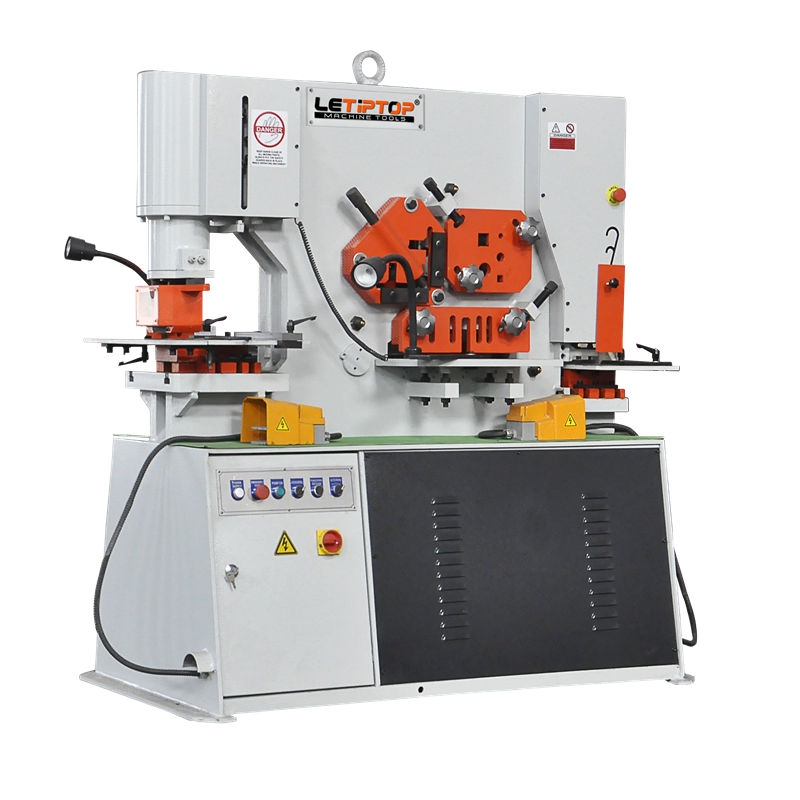

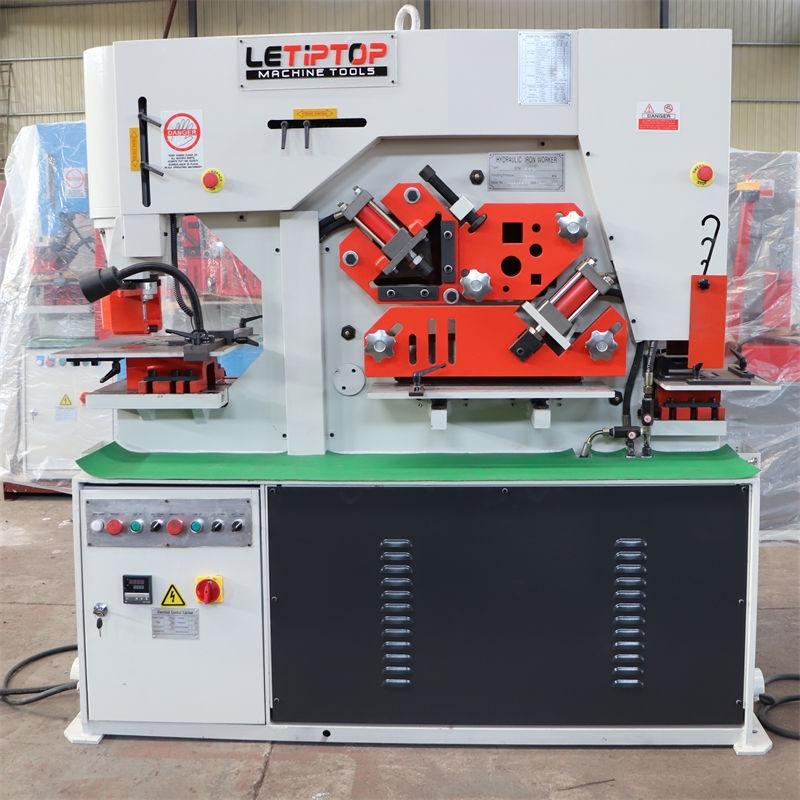

Máy cắt đột liên hợp HIW90- Xy lanh kép
Mô tả Máy cắt đột liên hợp HIW90- Xy lanh kép
Trước đây, bạn có thể cần mua máy đột dập, máy cắt, máy ép thủy lực, máy cắt rãnh và máy khía để hoàn thành việc gia công các loại phôi khác nhau. Nhưng giờ đây, bạn chỉ cần một Máy cắt đột liên hợp HIW90- Xy lanh kép là có thể hoàn thành tất cả các công đoạn trên. Thật khó hình dung phải không? Vậy thì chúng tôi sẽ giới thiệu đến bạn
“An toàn” luôn là yếu tố quan trọng nhất đối với chúng tôi. Chúng tôi luôn cam kết đảm bảo an toàn cho máy móc. Vì vậy, công tắc dừng khẩn cấp được lắp đặt trong tủ điện và các trạm của máy.
Trong trường hợp khẩn cấp, bạn có thể dừng máy bất cứ lúc nào để phòng ngừa tai nạn . Đồng thời, điểm an toàn được lắp đặt tại trạm khía. Ví dụ, nếu bạn mở tấm chắn an toàn để vận hành không an toàn, máy sẽ không hoạt động.
Tính năng của Máy cắt đột liên hợp HIW90

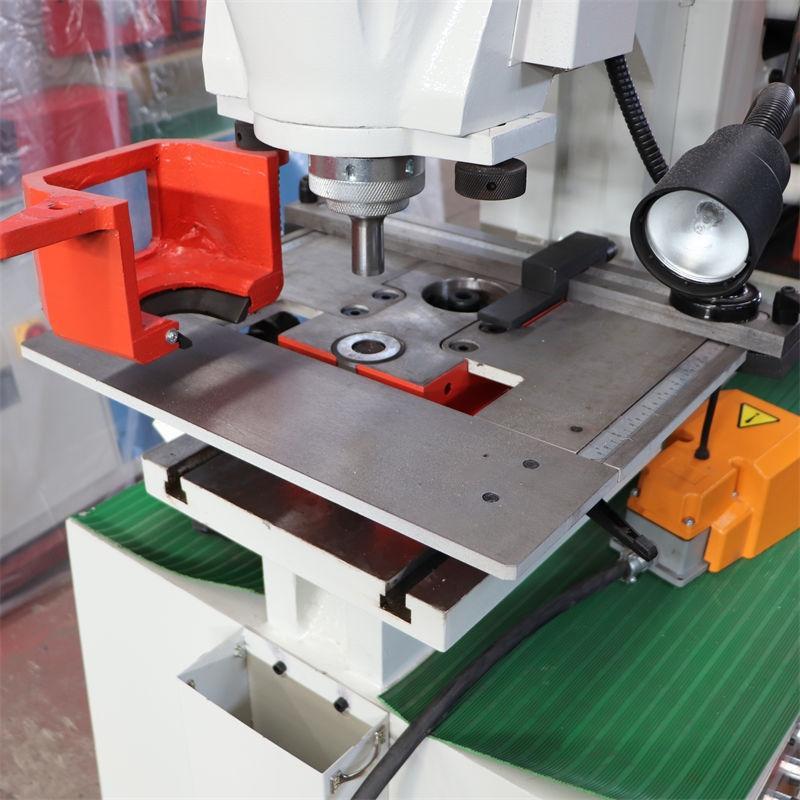

● 5 trạm làm việc bao gồm đục lỗ, cắt thép góc, cắt thanh tròn và vuông, cắt thanh phẳng và cắt khía.

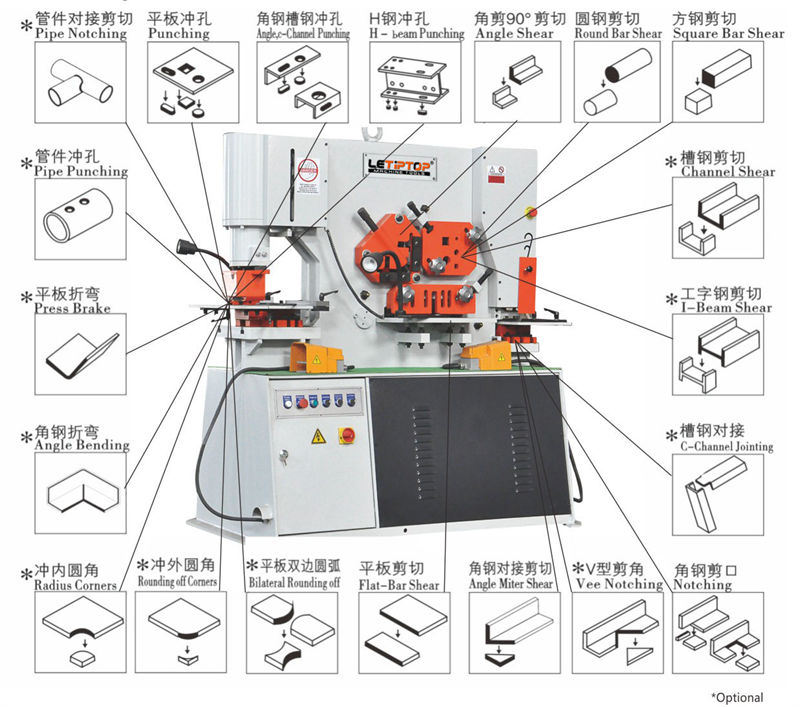

● Cung cấp khuôn tùy chọn, có thể đục nhiều hình dạng lỗ khác nhau. Đục thép góc, đục rãnh, đục dầm chữ I, đục ống, cắt rãnh và mối nối ống, uốn tấm tôn, gấp thép góc, bo tròn góc, bo tròn hai bên, v.v. Ngoài ra, tại trạm cắt định hình, máy cũng có thể cắt rãnh chữ C, dầm chữ I, dầm chữ H, thanh chữ T, v.v.
● Nếu bạn muốn tiết kiệm thời gian đục lỗ và tăng hiệu quả công việc, bạn có thể điều chỉnh hành trình đục lỗ và cắt. Hơn nữa, máy có thể đục lỗ và cắt tới 22 lần mỗi phút.
● Bộ đo lùi tự động 1 mét để kiểm soát chiều dài cắt của tấm thép và thép hình.
● Tay cầm có khía giúp bạn nhanh chóng tinh chỉnh để siết chặt phôi. Để nâng cao hiệu quả, thiết kế một thiết bị giữ tự động thủy lực, tự động giữ phôi khi đạp chân. Đồng thời, Máy cắt đột liên hợp HIW90 cũng có thể được lắp đặt hai bộ thủy lực, cho phép trạm đột và trạm cắt hoạt động đồng thời mà không bị ảnh hưởng. Điều này giúp cải thiện hiệu suất làm việc.
● Khi thiết kế Máy cắt đột liên hợp HIW90, chúng tôi đã cân nhắc đến việc sử dụng máy trong mọi mùa. Đặc biệt là vào mùa hè, nếu máy hoạt động trong thời gian dài, nhiệt độ dầu thủy lực sẽ tăng cao, phớt dầu sẽ bị lão hóa và rò rỉ dầu. Do đó đã trang bị hệ thống làm mát, cho phép Máy gia công sắt thủy lực hoạt động 24/24.
● Đèn làm việc Xenon giúp công nhân dễ dàng quan sát tình hình xử lý.
● Bàn đạp 2 chân để điều khiển trạm đục lỗ và trạm cắt.
Thông số kỹ thuật Máy cắt đột liên hợp HIW90
Thông số kỹ thuật máy đột – cắt thủy lực (HIW Series)
| Hạng mục | Đơn vị | HIW-60 | HIW-90 | HIW-120 | HIW-160 |
|---|---|---|---|---|---|
| Đột lỗ (Hole Punching) | |||||
| Lực đột | KN | 600 | 900 | 1200 | 1600 |
| Khả năng đột tối đa (ĐK × Dày) | mm | Φ25×16 | Φ30×20 | Φ35×25 | Φ38×30 |
| Độ sâu họng | mm | 300 | 355 | 400 | 600 |
| Hành trình xy lanh (Ram Stroke) | mm | 80 | 80 | 80 | 80 |
| Số lần hành trình/phút | lần/phút | 8–22 | 8–22 | 8–22 | 8–22 |
| Cắt thép dẹt (Flat-bar Shearing) | |||||
| Góc cắt | độ | 7° | 8° | 8° | 8° |
| Độ dày cắt tối đa | mm | 16 | 20 | 25 | 30 |
| Thép dẹt (T × W) | mm | 16×250 | 20×330 | 25×330 | 30×355 |
| mm | 8×400 | 10×480 | 16×600 | 20×600 | |
| Cắt thép góc (Angle Steel Shearing) | |||||
| Cắt 90° | mm | 120×10 | 140×12 | 160×14 | 180×16 |
| Cắt 45° | mm | 70×8 | 70×10 | 80×7 | 80×10 |
| Cắt thép hình (Profile Steel Shearing) | |||||
| Thép tròn (Round Bar) | mm | 45 | 50 | 60 | 65 |
| Thép vuông (Square Bar) | mm | 40 | 45 | 50 | 55 |
| Thép chữ T (T-bar) | mm | 120×12 | 140×12 | 160×14 | 180×16 |
| Thép chữ I (I-beam) | mm | 126 | 160 | 200 | 280 |
| Thép chữ C (C-channel) | mm | 126 | 160 | 200 | 280 |
| Đột góc (Notching) | |||||
| Độ dày | mm | 10 | 10 | 10 | 10 |
| Chiều rộng | mm | 80 | 80 | 90 | 90 |
| Chiều sâu | mm | 100 | 100 | 100 | 100 |
| Cường độ kéo vật liệu (Material Tensile Strength) | N/mm² | 450 | 450 | 450 | 450 |
| Công suất động cơ (Motor Power) | KW | 4 | 5.5 | 7.5 | 11 |
| Kích thước tổng thể (D×R×C) | mm | 1650×800×1780 | 1950×900×1930 | 2350×980×2100 | 2680×1060×2380 |
| Trọng lượng (Gross Weight) | Kg | 1800 | 2600 | 4800 | 6800 |
