Checklist Kiểm Tra Máy Hàn Điểm Trước Khi Đưa Vào Sản Xuất – Chuẩn Nhật/Hàn 2025

Để đảm bảo chất lượng mối hàn ổn định, đáp ứng tiêu chuẩn Nhật – Hàn – EU, các nhà máy lớn đều sử dụng checklist kiểm tra trước khi đưa máy hàn điểm vào vận hành.

Checklist dưới đây được thiết kế theo tiêu chuẩn audit của các tập đoàn Nhật (Honda, Denso, Toyota), Hàn Quốc (LG, Samsung) và châu Âu (Bosch, Siemens).

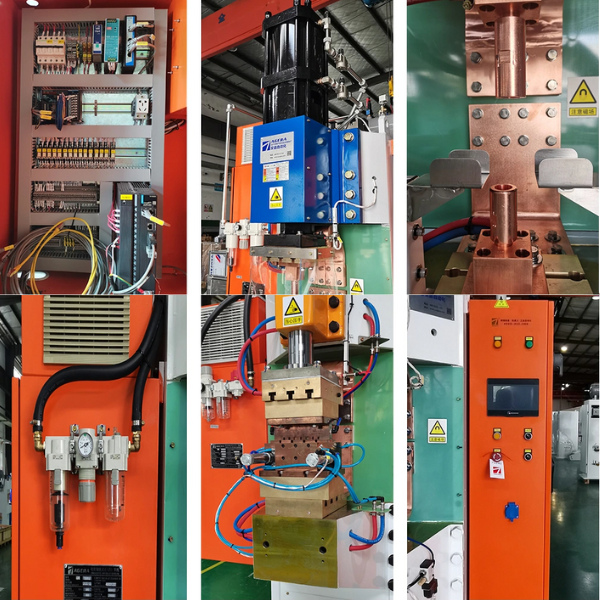

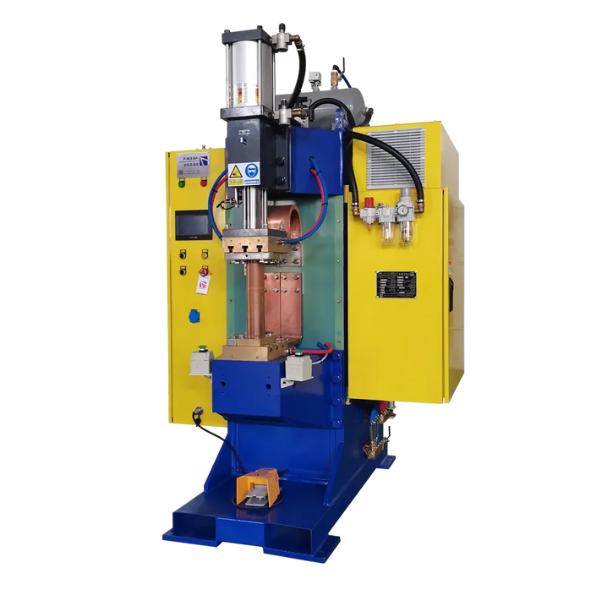

Hình minh họa thiết bị dùng để kiểm tra vận hành

1. Checklist ngoại quan & cơ cấu chuyển động

• ✔ Kiểm tra khung máy, chân máy, bulong cố định
• ✔ Kiểm tra piston/xi lanh khí nén: hành trình – độ mượt – không rò rỉ
• ✔ Kiểm tra dây dẫn nước làm mát: có nghẹt – gập – rò rỉ không
• ✔ Kiểm tra dây cáp điện thứ cấp (kẹp đồng): còn mềm – không nứt
• ✔ Kiểm tra bàn đạp (pedal) hoặc cò điều khiển

Mục tiêu: đảm bảo máy sẵn sàng vận hành an toàn.

2. Checklist hệ thống điện cực & lực kẹp

• ✔ Kiểm tra độ đồng tâm 2 điện cực (không lệch quá 0.2 mm)
• ✔ Kiểm tra độ sạch bề mặt điện cực
• ✔ Kiểm tra độ mòn điện cực, đường kính tiếp xúc
• ✔ Kiểm tra lực kẹp bằng đồng hồ Force Gauge

Mục tiêu: lực kẹp chuẩn là yếu tố quan trọng nhất để mối hàn ngấu đều.

3. Checklist hệ thống điện – điều khiển – biến tần

• ✔ Kiểm tra nguồn điện vào (ổn định, không sụt áp)
• ✔ Kiểm tra biến tần MFDC/DC (có cảnh báo lỗi không)
• ✔ Kiểm tra tín hiệu I/O – cảm biến – relay
• ✔ Kiểm tra chế độ Feedback Control (MFDC phải có)
• ✔ Kiểm tra chức năng “Soft Start / Slope Up / Slope Down”

Mục tiêu: đảm bảo dòng hàn ổn định và không dao động theo tải.

4. Checklist thông số hàn (Theo vật liệu & độ dày)

Thông số cần kiểm tra gồm:

• ✔ Dòng hàn (kA)
• ✔ Thời gian hàn (ms)
• ✔ Lực điện cực (N)
• ✔ Slope Up (tăng dòng)
• ✔ Slope Down (giảm dòng)

Chuẩn đối chiếu:

• Inox: dòng cao – thời gian ngắn
• Tấm mạ: lực mạnh – kiểm soát dính điện cực
• Nhôm/dồng: bắt buộc MFDC – dòng cực lớn

👉 Bảng thông số chi tiết: Bộ thông số hàn chuẩn

5. Checklist hệ thống làm mát

• ✔ Nhiệt độ nước < 28°C
• ✔ Lưu lượng ≥ 4–6 L/phút (tùy model)
• ✔ Không có điểm chết – không bị nghẹt
• ✔ Kiểm tra nước làm mát điện cực & biến tần

Mục tiêu: Máy MFDC yêu cầu làm mát chuẩn để tăng tuổi thọ điện cực & Module.

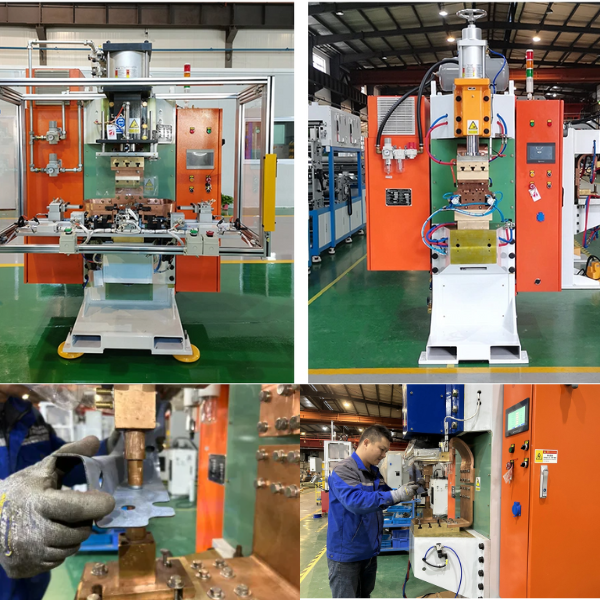

6. Checklist test thực tế mối hàn

Kiểm tra bằng 2 phương pháp:

★ Phương pháp phá hủy

• Kéo tách mối hàn → kiểm tra kích thước nút hàn
• Đo đường kính mối hàn theo tiêu chuẩn

★ Phương pháp không phá hủy

• Quan sát bề mặt, không có cháy cạnh
• Không bắn tóe lớn
• Không có dấu hiệu dính điện cực

7. Checklist vận hành theo ca (Daily Checklist)

Trước khi chạy sản xuất mỗi ca 8 giờ:

• ✔ Test 3–5 mối hàn để xác nhận độ ổn định
• ✔ Kiểm tra điện cực có bị mòn
• ✔ Kiểm tra áp lực khí nén
• ✔ Kiểm tra nước làm mát
• ✔ Kiểm tra module MFDC/DC có cảnh báo

👉 Checklist dạng PDF có thể in ra để treo tại máy: Chúng tôi có thể làm file hộ nếu anh cần.

8. Checklist audit theo tiêu chuẩn Nhật – Hàn – EU

• ✔ Mối hàn đồng đều từ điểm 1 → 1000
• ✔ Có Feedback Control
• ✔ Có log dữ liệu hàn (robot hoặc máy riêng)
• ✔ Thời gian hàn ≤ 4–6 ms (đối với MFDC)
• ✔ Sai lệch dòng ≤ ±3%

✦ Nếu nhà máy gia công cho Nhật/Hàn/EU → MFDC là bắt buộc.

9. Tổng kết

Checklist trên giúp:

• Tăng độ ổn định dây chuyền
• Giảm lỗi QC
• Giảm bắn tóe & cháy tấm
• Tăng tuổi thọ điện cực
• Tăng sản lượng từ 10–25%

Khi kết hợp với máy hàn điểm MFDC, kết quả cải thiện rõ rệt ngay trong tuần đầu.
