Hướng dẫn vận hành và hiệu chỉnh máy tiện kết hợp khoan phay MP330V PLUS

1. Lắp đặt máy

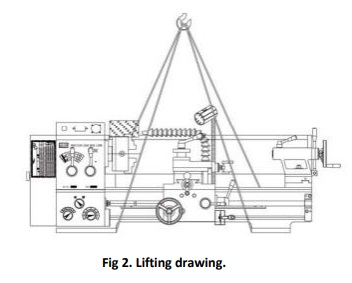

• Dùng cẩu hoặc xe nâng đúng điểm móc theo hướng dẫn.

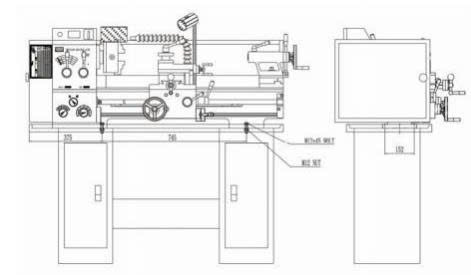

• Căn chỉnh và siết chặt bốn bu-lông chân đế.

• Làm sạch dầu bảo quản bằng dung dịch nhẹ.

2. Bôi trơn và bảo dưỡng ban đầu

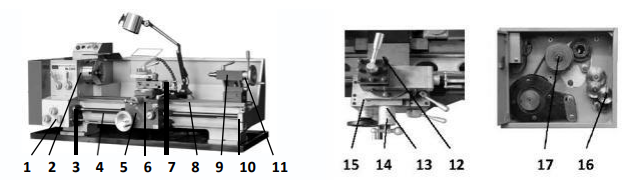

Có 17 vị trí cần bôi trơn, bao gồm trục chính, bánh răng, ray trượt, vít me, ụ dao và ụ động.
Sử dụng mỡ 3# Ca và dầu máy 20#, tra dầu định kỳ theo bảng hướng dẫn.

3. Hướng dẫn tiện

3.1. Tiện trụ (Straight Turning)

Dịch dao song song trục quay, có thể điều khiển tay hoặc tự động.

3.2. Tiện mặt đầu (Facing)

Dao vuông góc trục quay, điều chỉnh độ sâu bằng bàn trượt ngang.

3.3. Tiện côn (Taper Turning)

Hai cách:

• Lệch ụ sau (Tailstock Offset) theo thang chia độ.

• Xoay bàn trượt trên (Top Slide) góc nghiêng cần thiết.

3.4. Cắt ren

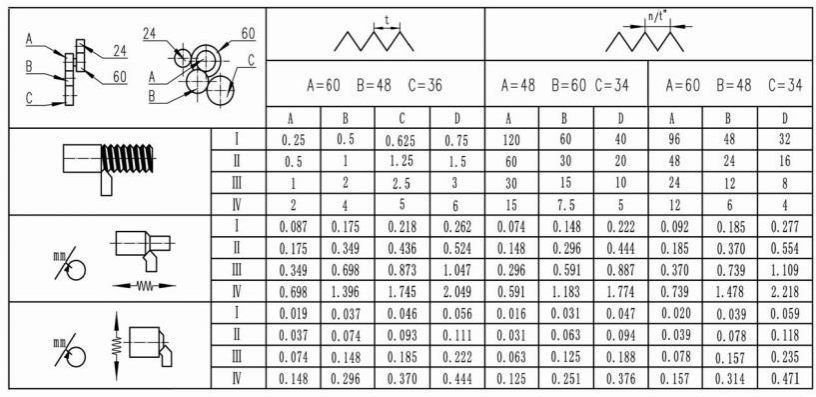

• Cài bước ren theo bảng Thread & Feed Chart.

• Giữ nguyên tay gạt half-nut để đảm bảo khớp bước ren.

4. Hướng dẫn phay và khoan

• Điều chỉnh độ cao đầu phay: quay tay quay cột.

• Khóa đầu phay: siết chặt sau khi đạt vị trí mong muốn.

• Phay nghiêng ±90°: nới ốc, xoay đầu theo vạch chia, siết lại.

• Ăn dao tinh: điều chỉnh tay quay phía trước đầu phay.

5. Quy tắc an toàn

• Không thay tốc độ khi trục chính đang quay.

• Đeo kính và bảo hộ khi làm việc.

• Không để vật dụng, phoi kim loại trên băng máy.

• Tắt nguồn khi thay dao hoặc bảo dưỡng.
