GV400 / GV500 – Máy tiện CNC đứng kiểu trục chính đảo, tổ hợp tiện hai mặt

GV400 / GV500 – Máy tiện CNC đứng kiểu trục chính đảo, tổ hợp tiện hai mặt

Mã sản phẩm: NH01006

Liên hệ

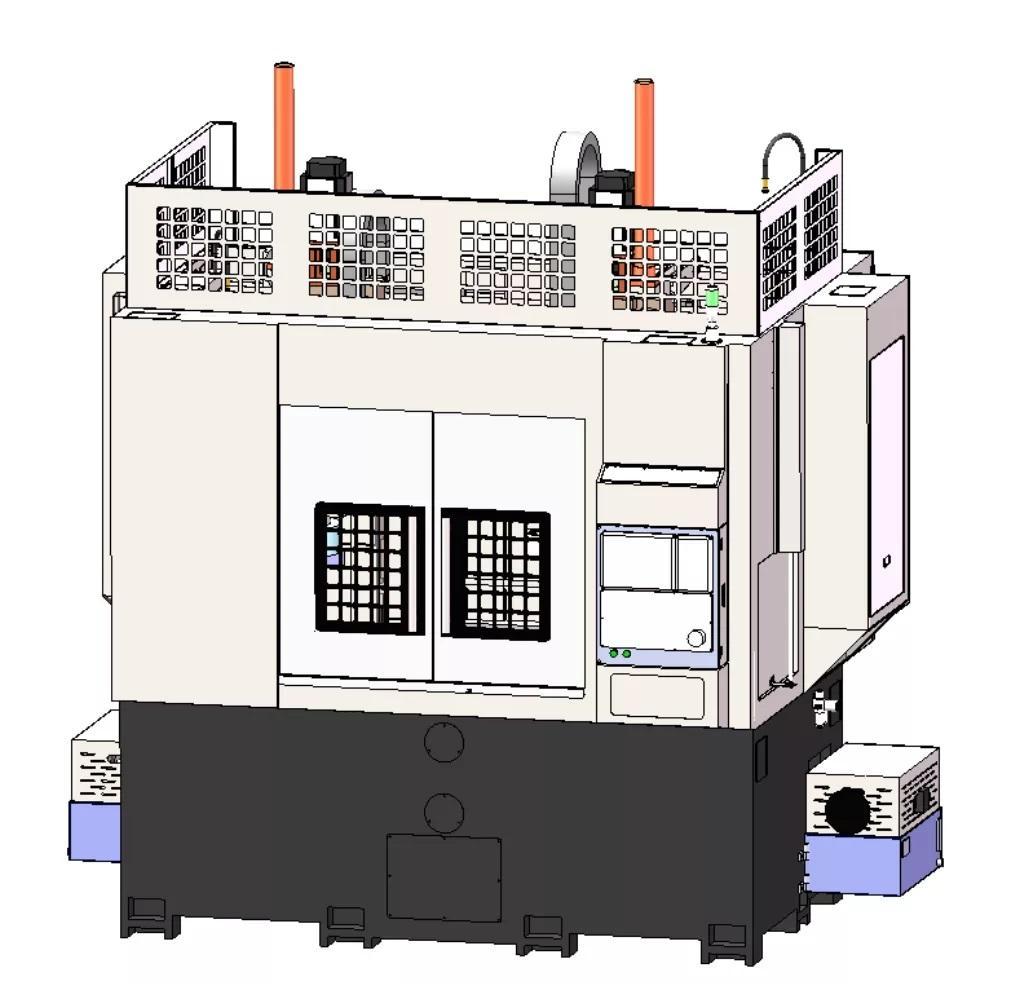

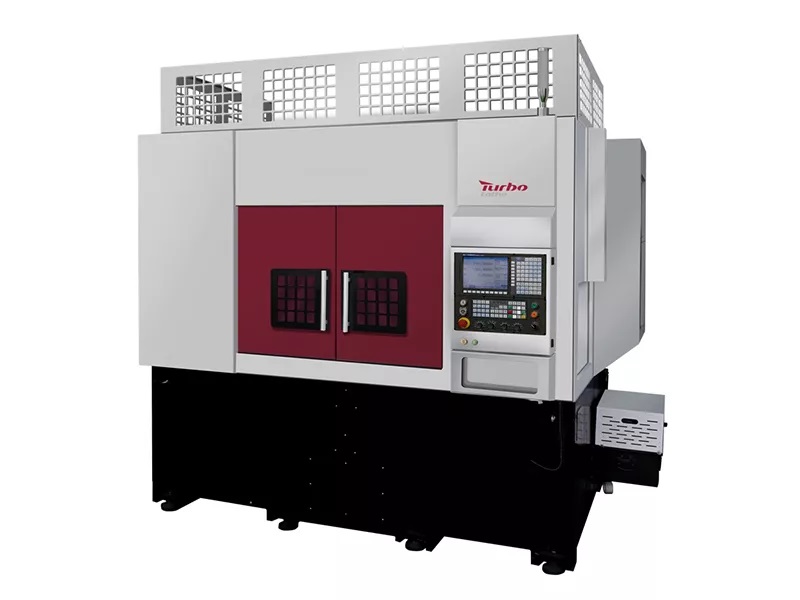

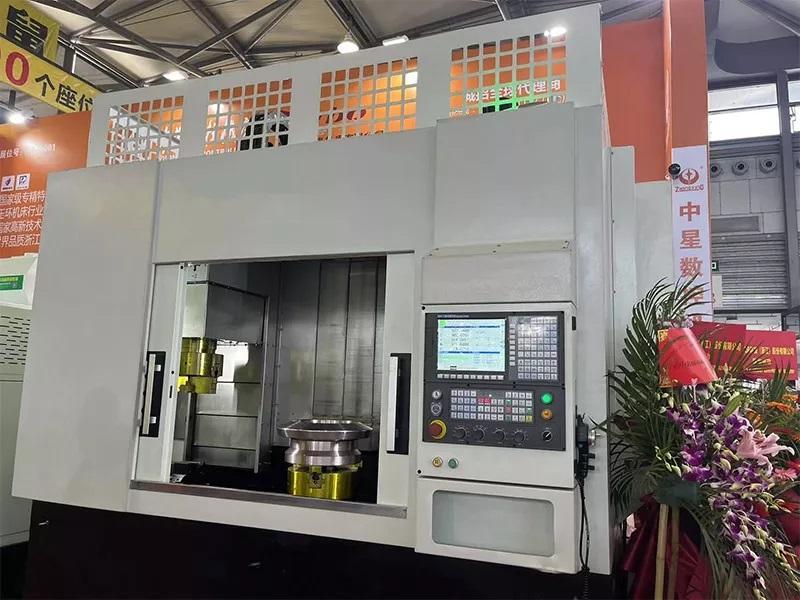

GV400 / GV500 là dòng máy tiện CNC đứng kiểu trục chính đảo, tích hợp gia công thuận – nghịch (hai mặt chi tiết) trong một lần gá, không cần đảo phôi thủ công và không cần can thiệp của người vận hành trong quá trình chuyển công đoạn.

Máy được thiết kế theo cấu trúc 4 trục liên động, điều khiển vòng kín hoàn toàn, đáp ứng yêu cầu gia công chính xác cao, độ ổn định dài hạn và năng suất lớn. Đặc biệt phù hợp cho các chi tiết dạng đĩa, bích, trục ngắn, vỏ cơ khí trong sản xuất hàng loạt.

Thêm vào giỏ hàng

Trả góp qua thẻ

Visa, Master, JCB

Mô tả
Điểm nổi bật
Điều kiện
Bình luận

GV400 / GV500 – Máy tiện CNC đứng kiểu trục chính đảo, tổ hợp tiện hai mặt

1. Tổng quan thiết bị

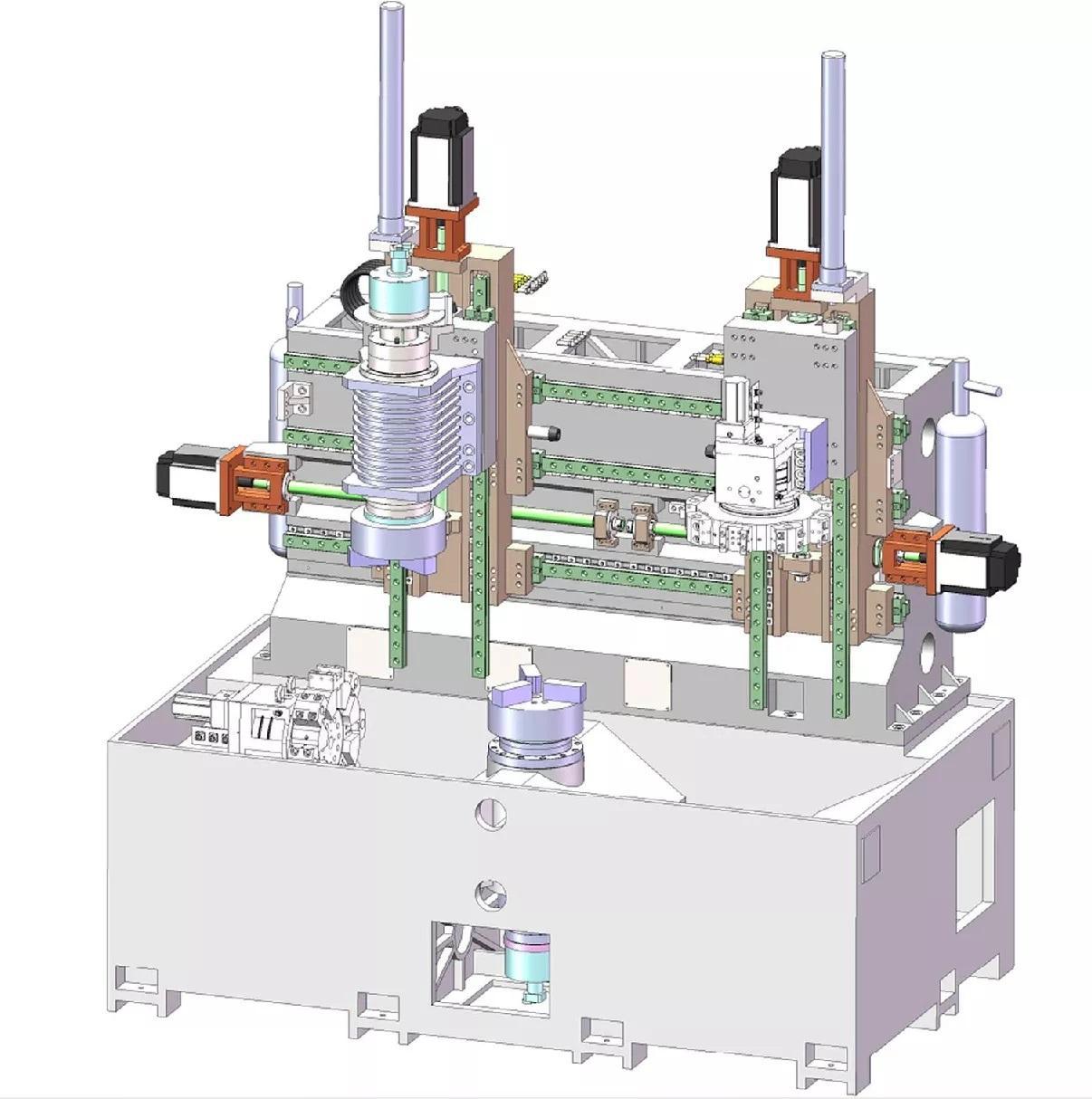

2. Kết cấu băng máy & thân máy

Băng máy đúc nguyên khối, khối lượng lớn, độ cứng vững cao.
Dẫn hướng cột bố trí nghiêng 90°, tăng tiết diện chịu lực, giúp:
- Hấp thụ rung động tốt
- Cắt ổn định ngay cả khi tiện nặng
Thiết kế băng cao – băng thấp, đảm bảo:
- Độ chính xác cắt cao
- Khả năng giữ chính xác lâu dài
Nhờ kết cấu này, máy không cần đồ gá đặc biệt, loại bỏ sai số do gá lại lần hai, giúp:
- Nâng cao độ chính xác
- Rút ngắn chu kỳ sản xuất
- Giảm chi phí vận hành

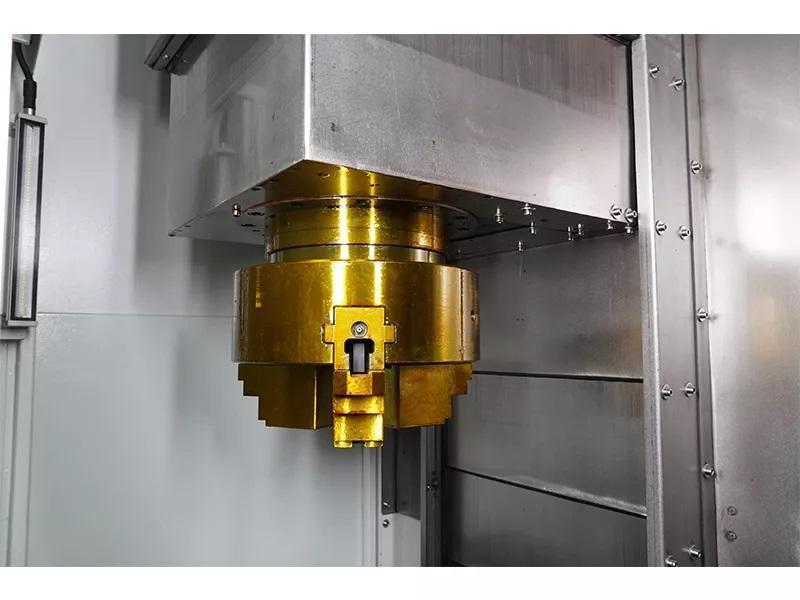

3. Hệ thống trục chính (Main spindle & Sub spindle)

Trục chính sử dụng trục chính điện (electric spindle):
- Loại bỏ truyền động đai
- Giảm rung động và tiếng ồn
- Nâng cao chất lượng bề mặt gia công
Phù hợp cả:
- Tiện lực lớn ở tốc độ thấp
- Gia công tinh ở tốc độ cao
Trang bị đĩa phanh và encoder, cho phép:
- Điều khiển servo chính xác
- Dừng gần (quasi-stop)
- Dừng khẩn cấp
- Định vị góc chính xác cao
Hai trục chính cho phép gia công hai mặt chi tiết trong một chu trình, không cần đảo phôi.

???? Đây chính là ý nghĩa đúng của “inverted vertical turning” trong máy này:
đảo chiều gia công bằng trục chính phụ, không phải biến tần.

4. Hệ thống chạy dao & dẫn hướng

Toàn bộ trục X / Z / X1 / Z1 sử dụng:
- Vít me bi chính xác cao
- Dẫn hướng lăn tuyến tính
Ưu điểm:
- Hiệu suất truyền động cao
- Ma sát thấp
- Chạy nhanh, êm và ổn định
Dẫn hướng X/Z có hệ số ma sát thấp, kết hợp vít me được:
- Tính toán chính xác
- Hiệu chỉnh và kiểm tra nhiều lần
  → đảm bảo độ chính xác định vị và độ lặp lại cao trong thời gian dài.

5. Ổ dao turret

Turret thủy lực độ cứng cao, do nhà sản xuất tự thiết kế.
Độ tin cậy cao, độ lặp lại vị trí chính xác.
GV500 trang bị turret công suất 12 dao, đáp ứng gia công phức hợp tiện – phay.

6. Đặc tính nổi bật của GV400 / GV500

Gia công hai mặt chi tiết trong một lần gá
Không cần đảo phôi thủ công
Độ chính xác ổn định, giữ chuẩn lâu dài
Độ cứng vững cao, phù hợp cắt nặng
Tối ưu cho sản xuất hàng loạt – tự động hóa

7. BẢNG THÔNG SỐ KỸ THUẬT GV400 / GV500 (TỔNG HỢP DUY NHẤT)

Hạng mục	Đơn vị	GV400	GV500
Đường kính quay lớn nhất	mm	Φ550	Φ550
Đường kính tiện lớn nhất	mm	Φ350	Φ450
Chiều dài tiện lớn nhất	mm	400	500
Kiểu đầu trục chính		ISO A2-6	ISO A2-11
Kích thước mâm cặp		12” đặc	15” đặc
Tốc độ trục chính	vòng/phút	4000	4000
Đường kính lỗ trục chính	mm	Φ67	60
Công suất trục chính	kW	22	15
Kiểu đầu trục chính phụ		ISO A2-6	ISO A2-8
Mâm cặp trục chính phụ		12” đặc	12” đặc
Tốc độ trục chính phụ	vòng/phút	4000	4000
Công suất trục chính phụ	kW	15	22
Tốc độ chạy nhanh	m/phút	X/X1/Z/Z1: 20	X/X1/Z/Z1: 20
Hành trình trục	mm	X530 / X1750 / Z550 / Z1550	X580 / X1900 / Z860 / Z1860
Độ chính xác định vị	mm	X 0.008 / Z 0.008	X 0.008 / Z 0.008
Độ lặp lại	mm	X 0.004 / Z 0.004	X 0.004 / Z 0.004
Sai số đảo chiều	mm	0.007	0.007
Độ tròn	mm	0.004	0.004
Độ trụ	mm	0.012	0.012
Độ phẳng	mm	0.0135	0.0135
Số vị trí dao		8 dao	12 dao công suất
Thời gian thay dao	s	0.45 / 1.45	0.45 / 1.45
Dao vuông	mm	25 × 25	25 × 25
Dao lỗ	mm	≤Φ40	≤Φ40
Kiểu dẫn hướng X/Z		Dẫn hướng bi	Dẫn hướng bi
Kích thước ray	mm	45	45
Khoảng cách tâm ray	mm	280 / 280 / 600 / 600	280 / 280 / 600 / 600
Kiểu vít me		Vít me bi Φ40×10	Vít me bi Φ40×10
