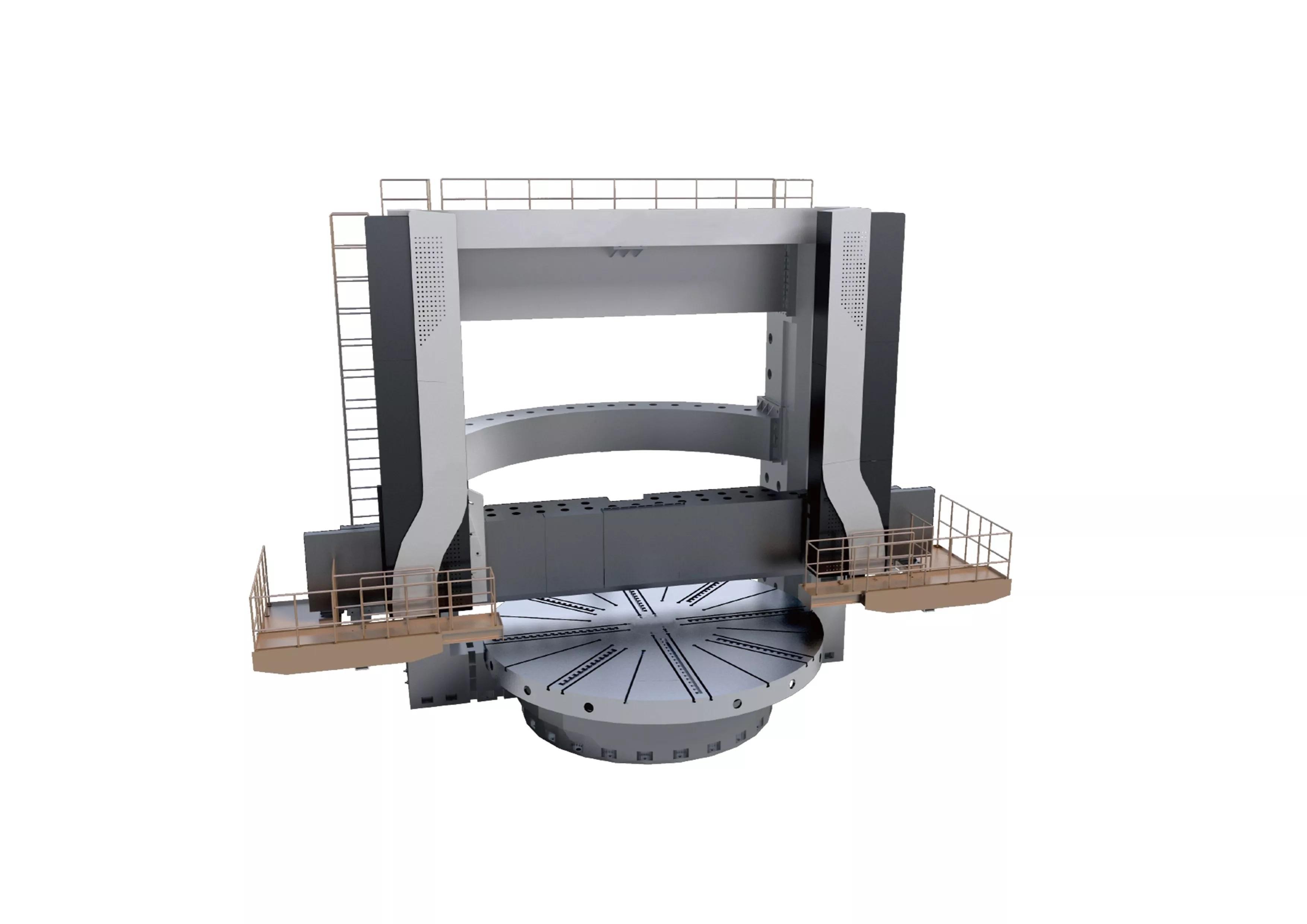

CK5250 / CK5263 – Máy tiện CNC đứng cỡ lớn
Double-column Vertical CNC Lathe – Gia công chi tiết cực lớn, độ cứng cao
Dòng CK5250 / CK5263 là dòng máy tiện CNC đứng cỡ lớn, kiểu trục chính đảo, băng máy đứng, thiết kế để gia công các chi tiết có đường kính cực lớn và trọng tải cao, phù hợp sản xuất trong các lĩnh vực công nghiệp nặng như:
Thiết bị năng lượng
Thiết bị dầu khí & đóng tàu
Máy khai khoáng & xi măng
Vòng bi cỡ lớn – bích – khớp nối – trục – bệ lớn
Máy tích hợp bàn quay tải trọng lớn, hệ điều khiển CNC hiện đại và hệ dao linh hoạt, cho phép thực hiện các nguyên công tiện phức tạp với độ ổn định, độ chính xác và hiệu suất cao.
Ưu điểm kỹ thuật nổi bật
???? Kết cấu băng máy đúc liền khối
Kết cấu thân máy và băng máy đúc nguyên khối, vật liệu chịu lực cao.
Thiết kế băng cao – băng thấp, tăng tiết diện chịu lực.
Độ cứng vững vượt trội khi cắt tải nặng, giảm rung động và giữ độ chính xác lâu dài.
???? Bàn quay lớn – chịu tải cực cao
Bàn quay thiết kế cho độ tải trọng lớn, phù hợp phôi nặng đến hàng chục tấn.
Mô-men xoắn làm việc lớn, cho khả năng cắt sâu khỏe khi tiện thô.
???? Hệ CNC & truyền động ổn định
Điều khiển bằng các hệ CNC cao cấp (Siemens / Fanuc / GSK). Turbo Lathes
Động cơ mạnh mẽ, truyền động servo chính xác cho trục X/Z, đảm bảo độ vị trí và độ lặp lại cao.
???? Hệ dao linh hoạt
Hỗ trợ nhiều loại giá đỡ dao (dao đứng, dao ram vuông, dao ram chữ T…).
Góc di động – đa chiều cho giá dao giúp gia công mặt nghiêng, côn, rãnh… chính xác.
???? Gia công đa dạng nguyên công
Gia công vòng ngoài – vòng trong – mặt đầu – ren – rãnh – côn
Phù hợp cho tiện thô lẫn tiện tinh với độ chính xác cao.
BẢNG THÔNG SỐ KỸ THUẬT CHÍNH
| ITEM | CK5250 | CK5263 |
|---|---|---|
| Max turning diameter | 5000 mm | 6300 mm |
| Table diameter | 4000 / 4500 mm | 4500 / 5000 / 5700 mm |
| Max workpiece height | 2500 / 3150 / 4000 mm | 3150 / 4000 mm |
| Max workpiece weight | 32 / 50 t | 50 / 80 t |
| Table speed range | 0.5 – 40 r/min | 0.5 – 40 / 0.5 – 38 r/min |
| Speed steps of table | 16-step / 2-step stepless / 4-step stepless | 16-step / 2-step stepless |
| Max torque of table | 80 – 100 kN·m | 100 – 150 kN·m |
| Horizontal travel of tool holder | –50 ~ 2765 mm | –50 ~ 3415 mm |
| Vertical travel of tool holder | 1000 / 1250 / 1600 / 2000 mm | 1000 / 1250 / 1600 / 2000 mm |
| Feed range of tool holder | Left 0.1–500 / Right 0.1–1000 mm/min | Left 0.1–500 / Right 0.1–1000 mm/min |
| Rapid traverse speed (tool) | 2000 mm/min | 2000 mm/min |
| Crossbeam stroke | 1250 / 1650 / 1850 / 2150 / 2450 / 2800 mm | 1250 / 1650 / 1850 / 2150 / 2450 / 2800 mm |
| Beam lifting speed | 350 mm/min | 350 mm/min |
| Crossbeam motor power | 11 / 15 kW | 11 / 15 kW |
| Control system | Siemens / Fanuc / GSK | Siemens / Fanuc / GSK |
| Main motor power | 75 / 90 kW | 75 / 90 / 110 kW |
| Tool bar cross section | 40×40 / 50×40 mm | 40×40 / 50×40 mm |
| Tool holder angle range | ±30° | ±30° |
| Machining accuracy | IT7 | IT7 |
| Positioning accuracy (X/Z) | 0.025 mm / 1000 mm | 0.025 mm / 1000 mm |
| Repeatable positioning (X/Z) | 0.010 mm / 1000 mm | 0.010 mm / 1000 mm |
| Reverse deviation (X/Z) | 0.013 mm / 1000 mm | 0.013 mm / 1000 mm |
| Machine dimension (L×W) | ≈ 5800×5500 mm | ≈ 6500×6000 / larger options |
| Machine weight | 50 – 55 t | 60 – 70 / up to 120 t (option) |
(Các giá trị có thể tùy chỉnh theo từng cấu hình cụ thể và yêu cầu sản xuất.) Dalian Waji CNC+1
CẤU HÌNH TIÊU CHUẨN
Hệ điều khiển CNC: Siemens / Fanuc / GSK
Servo trục X/Z: servo thương hiệu cao
Động cơ chính: AC Servo hoặc AC tùy chọn công suất lớn
Dẫn hướng bàn: thủy tĩnh / động lực
Giá đỡ dao: ram vuông / ram chữ T / động cơ hóa nhiều vị trí
Bảo vệ và hệ thống an toàn: cửa kín – đèn báo – che chắn đầy đủ
Hệ thống làm mát + thu phoi: tích hợp sẵn
ỨNG DỤNG THỰC TẾ
CK5250 / CK5263 là lựa chọn lý tưởng cho:
Gia công mặt bích lớn, vòng bi cỡ lớn, vành răng, trục lớn
Thiết bị công nghiệp nặng như bơm công suất lớn, rotor máy điện, trục hạng nặng
Gia công kết cấu thép lớn, chi tiết máy móc khai khoáng
Dây chuyền sản xuất cần độ ổn định, độ lặp tốt
ĐỊNH VỊ SẢN PHẨM
Dòng CK5250 / CK5263 thuộc nhóm máy tiện CNC đứng tip-top cỡ lớn, dành cho doanh nghiệp và xưởng sản xuất cần:
Máy có khả năng gia công đường kính 5–6.3 m
Tải trọng phôi lớn (đến >80 tấn)
Độ chính xác cao và độ ổn định tốt trong môi trường sản xuất công nghiệp nặng
