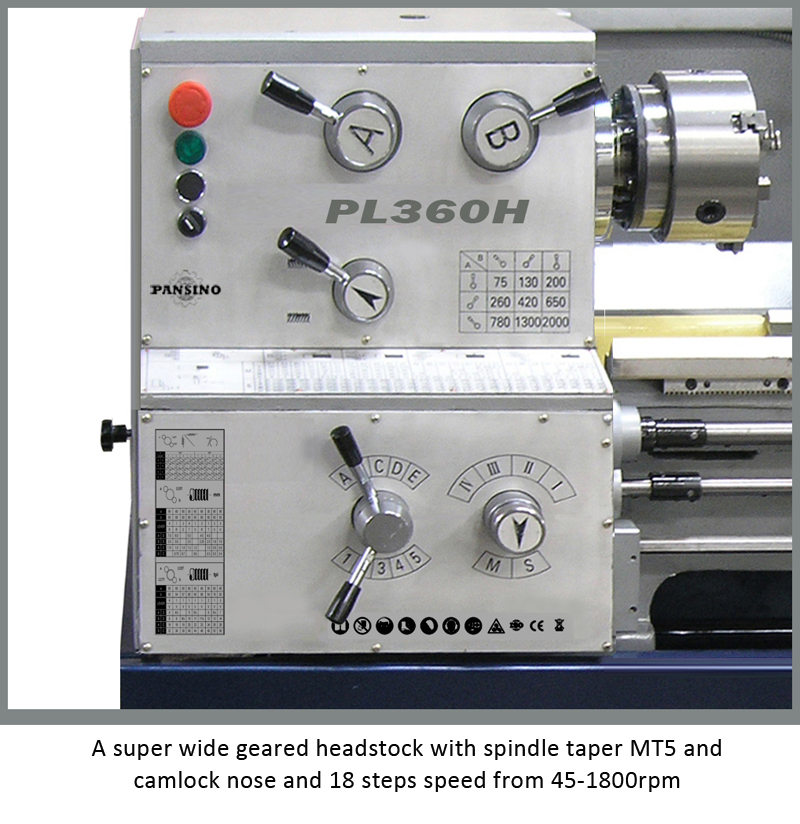

Máy tiện hộp số (Gear Head Lathe) PL360H
1. Tính năng
Thiết kế máy tiện hộp số giúp thay đổi tốc độ trục chính nhanh chóng, vận hành ổn định
Dải tốc độ rộng với nhiều cấp tốc độ, phù hợp nhiều loại gia công
Khả năng tiện ren đa dạng: hệ mét, inch, module và diametral
Hệ thống chạy dao tự động theo cả phương dọc và ngang
Độ cứng vững cao nhờ kết cấu thân máy chắc chắn
Trang bị hệ thống làm mát, đèn làm việc và phanh chân tăng độ an toàn khi vận hành
Đường kính lỗ trục chính lớn (52mm) phù hợp gia công chi tiết dài, đường kính lớn
Khoảng chống tâm 1000mm đáp ứng gia công chi tiết kích thước trung bình – lớn
2. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | PL360H |
| Đường kính tiện qua băng | 360 mm |
| Đường kính tiện qua bàn xe dao | 220 mm |
| Đường kính tiện qua băng hở | 510 mm |
| Khoảng cách chống tâm | 1000 mm |
| Bề rộng băng máy | 228 mm |
| Lỗ trục chính | 52 mm |
| Côn trục chính | MT5 |
| Đầu trục chính | D1-5 |
| Tốc độ trục chính | 18 cấp / 45 – 1800 vòng/phút |
| Ren hệ mét | 0.45 – 5 mm |
| Ren hệ inch | 4.5 – 64 TPI |
| Ren module | 0.45 – 5 MP |
| Ren diametral | 15 – 192 DP |
| Lượng chạy dao dọc | 0.06 – 1.60 mm/vòng |
| Lượng chạy dao ngang | 0.015 – 0.40 mm/vòng |
| Hành trình bàn dao ngang | 180 mm |
| Hành trình bàn dao trên | 80 mm |
| Hành trình ụ động | 100 mm |
| Côn ụ động | MT3 |
| Công suất động cơ | 2.2 kW (3HP) |
| Công suất bơm làm mát | 40 W |
| Kích thước máy | 1980 × 780 × 780 mm |
| Trọng lượng | ~655 kg |

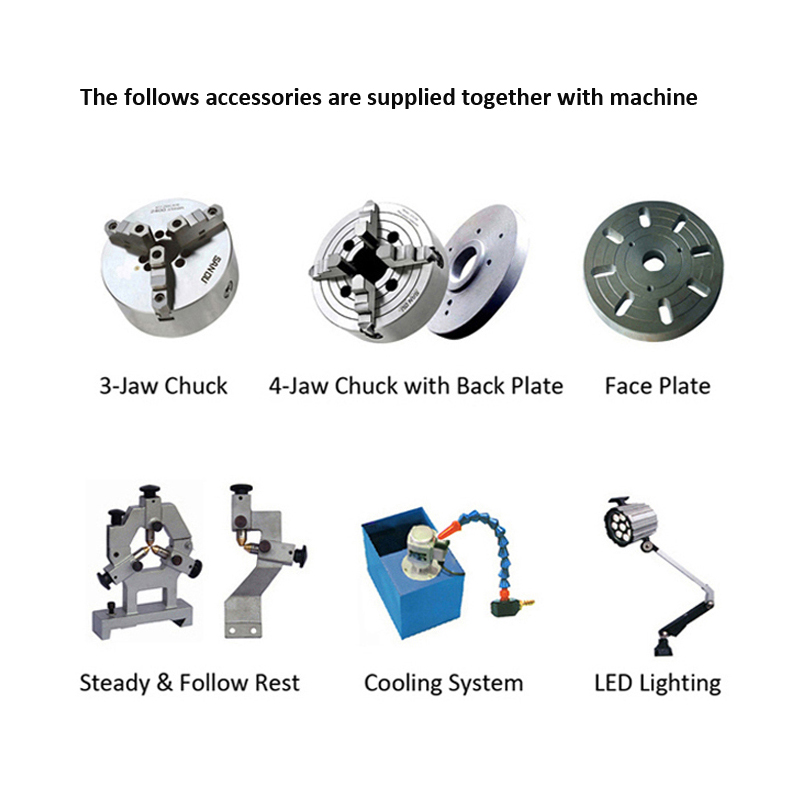

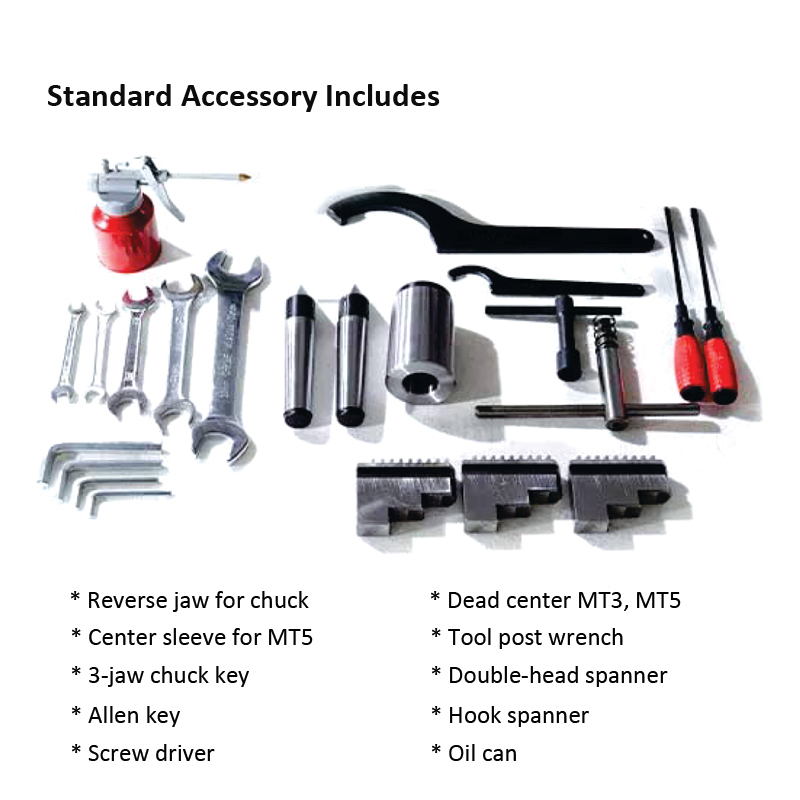

3. Phụ kiện tiêu chuẩn
Mâm cặp 3 chấu tự định tâm 200mm (kèm chấu đảo)
Mâm cặp 4 chấu độc lập 200mm
Tấm chắn phoi toàn chiều dài
Chống tâm MT5 & MT3
Giá đỡ cố định (steady rest)
Giá đỡ di động (follow rest)
Mâm tiện (face plate)
Hệ thống làm mát
Đèn làm việc
Phanh chân
Bộ bánh răng thay đổi ren (met/inch)
Tủ đỡ + khay chứa phoi
Bộ dụng cụ tiêu chuẩn
Sách hướng dẫn + báo cáo kiểm tra
4. Ứng dụng
Gia công chi tiết cơ khí chính xác: trục, bạc, bánh răng, ren
Sử dụng trong xưởng cơ khí, nhà máy sản xuất, trường đào tạo nghề
Gia công đa dạng vật liệu: thép, inox, gang, nhôm
Phù hợp cho cả sản xuất đơn chiếc và sản xuất hàng loạt quy mô vừa
