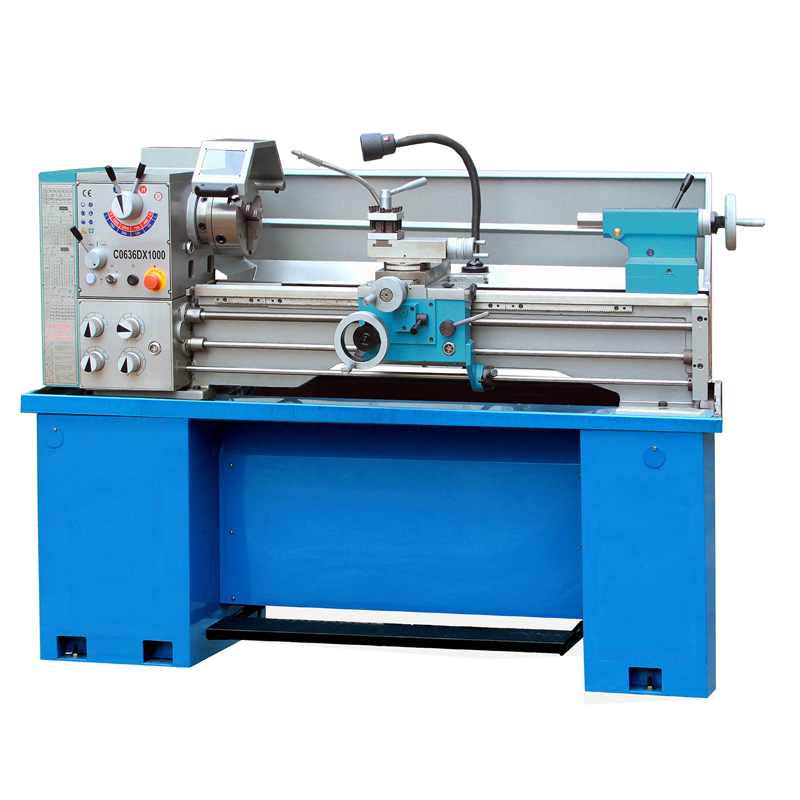

Máy tiện vạn năng PL360D
Mô tả sản phẩm
Khớp nối nhanh tự khoá trục D1-4 với 9 nấc, tốc độ trục chính từ 70-2000rpm
Đầu ụ truyền động có bánh răng để thay đổi tốc độ trục chính nhanh chóng
Băng chữ 'V' chính xác được làm cứng và mài, kết hợp với thiết kế đúc cứng
Chạy dao theo chiều dọc và chéo tự động
Hộp số cấp liệu thay đổi nhanh để cắt chỉ dễ dàng
Có thể tháo rời khoảng cách băng cho công việc đường kính lớn
Thông số kỹ thuật
Model | PL360D |
Đường kính tiện qua băng | 360mm |
Đường kính tiện qua bàn xe dao | 224mm |
Đường kính tiện qua khoảng trống | 502mm |
Chiều dài khoảng trống | 210mm |
Khoảng cách các tâm | 1000mm |
Mũi trục chính | D1-5 |
Lỗ trục chính | 52mm |
Côn trục chính | MT5 |
Tốc độ trục chính | 70-2000vòng/phút |
Hành trình cắt ngang | 170mm |
Hành trình bàn trượt hỗn hợp | 95mm |
Trục vít me | 3mm hoặc 8tpi |
Khả năng chạy dao dọc | 24/0.046-3.249mm/r |
Khả năng chạy dao ngang | 32/0.01-0.703mm/r |
Bước ren hệ mét | 44/0.1-7mm |
Bước ren hệ inch | 42/4-112TPI |
Bước ren hệ đường kính | 25/112-16DP |
Bước ren hệ Module | 34/0.1-1.75MP |
Đường kính côn ụ động | 42mm |
Hành trình chuyển tiếp của ụ động | 100mm |
Côn chuyển tiếp ụ động | MT3 |
Khu vực cắt | 16x16mm |
Công suất động cơ | 1.5KW |
Công suất bơm làm mát | 40W |
Khối lượng tịnh | 645kg |
Kích thước tổng thể | 1930x760x1530mm |
Phụ kiện đi kèm
- Mâm cặp 3 chấu
- Tấm chắn bắn
- Tâm chết MT3, MT5
- Luy nét động
- Luy nét tĩnh
- Bộ Collet
- Đèn làm việc
- Bộ dụng cụ thay thế hệ inch hoặc mét
- Chân đế với khay phoi
- Bộ công cụ cần thiết
- Hướng dẫn vận hành và danh sách đóng gói
- Báo cáo kiểm nghiệm
Phụ kiện mua thêm
- Vỏ bảo vệ
- Màn hình 2 hoặc 3 trục
- Côn đính kèm
- Bộ dụng cụ thay nhanh
