GIỚI THIỆU TỔNG QUAN

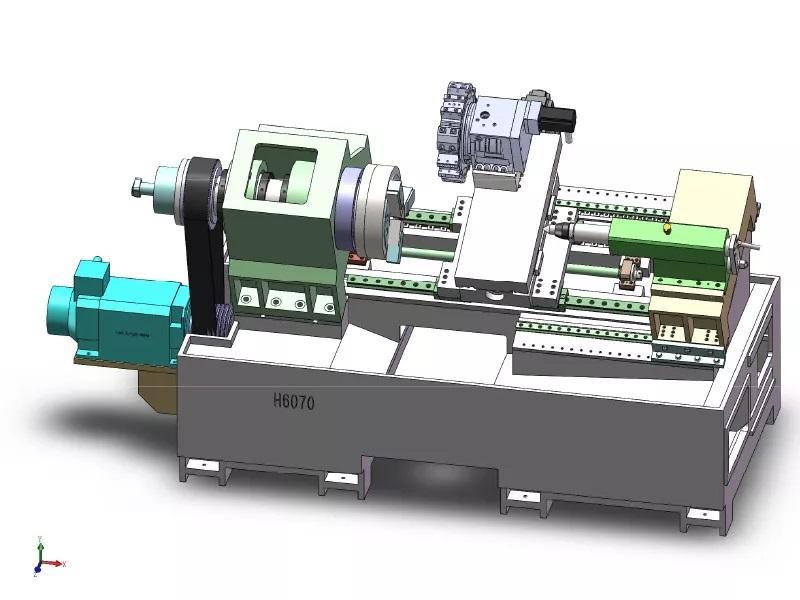

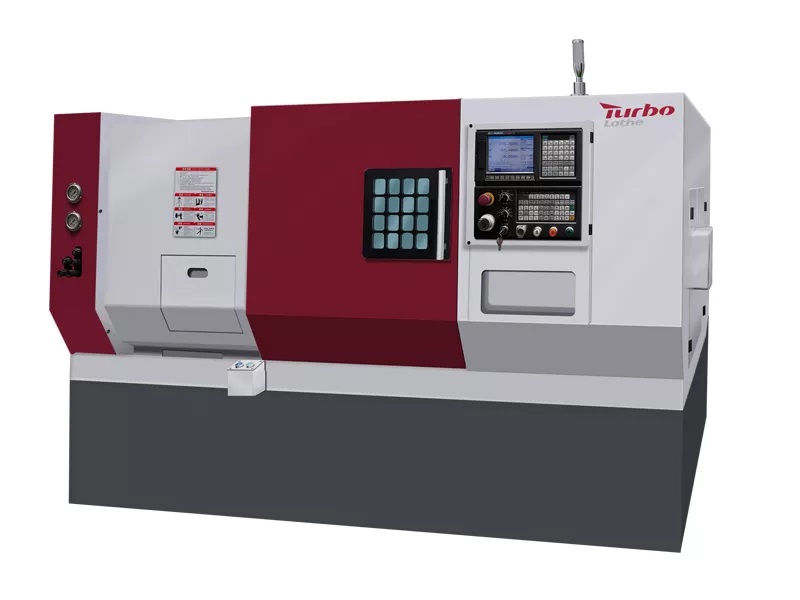

Máy tiện CNC băng nghiêng H6070 sử dụng kết cấu dao gang (Gang type), là phiên bản kích thước lớn hơn H5050. Đường kính quay qua băng máy đạt 600 mm, chiều dài gia công tối đa 600 mm.

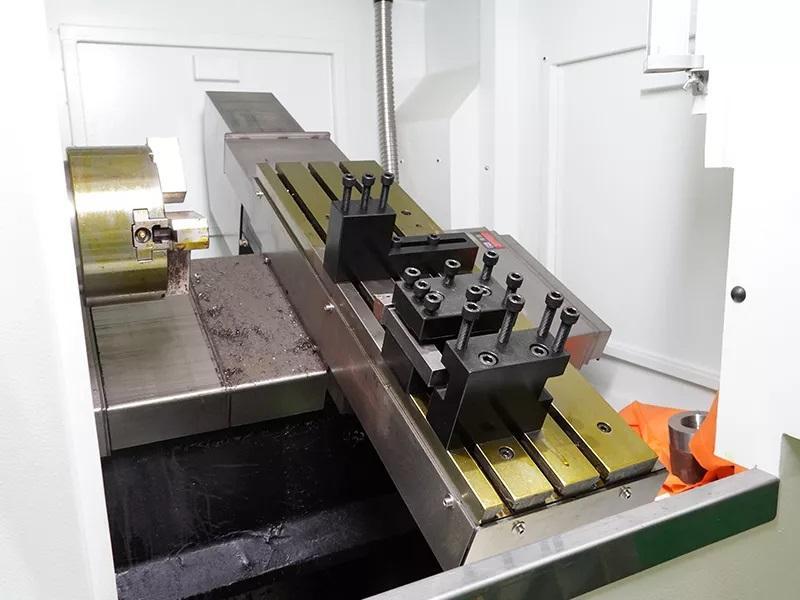

Máy được trang bị tiêu chuẩn tháp dao servo 8 vị trí, tháp dao lắp trực tiếp trên bàn trượt. Ngoài ra, trên bàn trượt vẫn còn không gian để lắp thêm 2–3 dao gang hoặc đầu dao động lực (power head), giúp bố trí dao linh hoạt hơn so với máy dao gang thông thường.
Không gian bên trong thân máy đủ để lắp tháp dao động lực 12 vị trí, cho phép gia công tiện – phay kết hợp. Hoặc trên nền cấu hình tiêu chuẩn, có thể lắp thêm 1–2 cặp power head để thực hiện các nguyên công phay – tiện đơn giản.
So với máy tiện tháp dao truyền thống, do hệ thống cắt được gắn trực tiếp lên bàn trượt, lực cắt được truyền trực tiếp hơn, giúp máy chịu tải cắt tốt, độ cứng vững cao.
Trục chính servo được trang bị dual PG (hai bộ PG) tiêu chuẩn, kết hợp encoder động cơ và encoder trục chính, tạo thành điều khiển vòng kín hoàn toàn, đảm bảo độ chính xác cao. Máy có thể cấu hình nhiều hệ điều khiển CNC khác nhau, vận hành ổn định, bề mặt gia công mịn và độ bóng cao.
ƯU ĐIỂM CỦA MÁY TIỆN CNC DAO GANG
Trong bối cảnh ngành sản xuất phát triển nhanh, hiệu suất gia công và kiểm soát chi phí ngày càng được doanh nghiệp quan tâm. Máy tiện CNC dao gang có những ưu điểm nổi bật:
Gia công nhiều nguyên công trong một lần gá, giảm thời gian kẹp – định vị phôi.
Hiệu suất cao hơn rõ rệt so với máy tiện truyền thống.
Thay dao nhanh, giảm thời gian chết, tiết kiệm chi phí nhân công.
Với cùng kích thước máy, giá thành thấp hơn máy tiện tháp dao, mang lại hiệu quả đầu tư tốt.
THÔNG SỐ KỸ THUẬT (TECHNICAL DATA)
Đường kính quay lớn nhất qua băng máy: Φ600 mm
Đường kính gia công tối đa chi tiết dạng đĩa: Φ500 mm
Đường kính gia công tối đa chi tiết dạng trục: Φ350 mm
Chiều dài gia công tối đa: 580 mm
Đường kính lỗ xuyên trục chính: Φ82 mm
Tốc độ trục chính tối đa: 2000 vòng/phút
Công suất động cơ trục chính: 15 kW
Hành trình trục X / Z: 320 / 700 mm
Tốc độ chạy nhanh trục X / Z: 20 / 20 m/phút
Hộp tốc độ trục chính:
Cấp A: 50 – 500 vòng/phút
Cấp B: 150 – 1500 vòng/phút
Giá dao / tháp dao: Tháp dao servo 8 vị trí

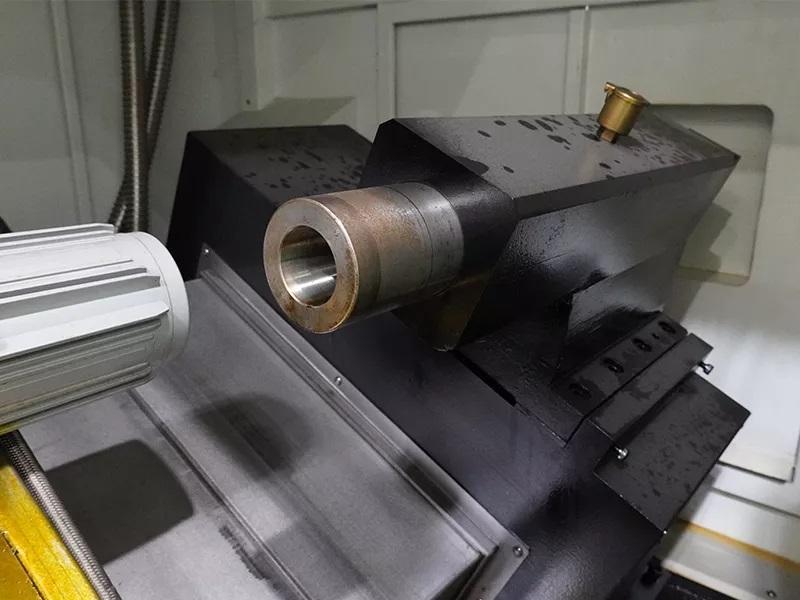

Đường kính ống trượt ụ động: Φ75 mm
Hành trình ống trượt ụ động: 150 mm
Côn ụ động: MT5
Độ đảo hướng kính trục chính: ≤ 0.005 mm
Độ chính xác định vị trục X: ≤ 0.01 mm
Độ chính xác định vị trục Z: ≤ 0.01 mm
Độ lặp lại trục X: ≤ 0.01 mm
Độ lặp lại trục Z: ≤ 0.01 mm
Độ tròn chi tiết tiện: 0.01 mm
Độ đồng đều theo chiều dọc: 0.01 / 75 mm
Kết cấu băng máy: Băng nghiêng toàn phần
Trọng lượng máy: 4500 kg
Kích thước tổng thể (D × R × C): 2920 × 1900 × 1750 mm
PHỤ KIỆN TIÊU CHUẨN (STANDARD CONFIGURATION)
Hệ điều khiển GSK / HNC
Tháp dao servo thủy lực 8 vị trí
Trục chính A2-8
Mâm cặp đặc 12”
Ụ động MT5
Vít me bi nội địa
Ray trượt tuyến tính HIWIN
Vỏ che bảo vệ
Hệ thống tưới nguội và thu hồi dung dịch
Động cơ chính 15 kW
Bơm làm mát 370 W
PHỤ KIỆN TÙY CHỌN (OPTIONAL CONFIGURATION – TABLE)
| Nhóm | Hạng mục | Tùy chọn |
|---|---|---|
| Hệ điều khiển | CNC System | Syntec 21TA / 22TB |
| Fanuc 0i-TF Plus | ||
| Siemens 828D | ||
| Fanuc 0i-TF Plus (trục C) | ||
| Siemens 828D (trục C) | ||
| Tháp dao | Turret | Tháp dao 12 vị trí |
| Tháp dao động lực 12 vị trí | ||
| Tháp dao động lực 12T – 1008 | ||
| Trục Y | ||
| Mâm cặp | Chuck | Mâm cặp đặc 12” |
| Mâm cặp định vị 10” | ||
| Mâm cặp định vị 12” | ||
| Trục chính | Motor / Spindle | Trục chính điện 11 kW |
| Đầu dao động lực | Power Head | ER25 (2+2) |
| ER25 (3+3) | ||
| ER25 (4+4) | ||
| ER20 / ER25 | ||
| Hex power head | ||
| ER25 – 2 đầu / 3 đầu | ||
| ER25 side – 2 đầu / 3 đầu | ||
| Giá dao | Tool Holder | Vuông / Tròn |
| BMT55 0° / 90° | ||
| BMT40 0° / 90° | ||
| Truyền động | Drive Component | Vít me bi HIWIN |
| Bảo vệ | Protection | Cửa tự động / Mái che tự động |
| Tự động hóa | Automation | Part catcher |
| Robot | ||
| Giàn cấp phôi tự động | ||
| Độ chính xác | Accuracy | Bộ đo dao Renishaw |
| Vệ sinh | Cleaner | Băng tải phoi |
| Tách dầu | ||
| Đỡ chi tiết | Workpiece Support | Giá đỡ động / Giá đỡ tĩnh |
| Làm mát | Cooler | Bơm làm mát 500 W |
| Bộ trao đổi nhiệt | ||
| Điều hòa tủ điện |
| Optional configuration | ||
| System | Syntec system 21TA |  |
| Syntec system 22TB | ||
| Fanuc system Oi-TF-plus | ||
| Siemens system 828d | ||
| Fanuc system Oi-TF-plus with C axis | ||
| Siemens system 828d with C axis | ||
| Turret | 12 Position turret | |
| 12 Position power turret | ||
| Y axis | ||
| Chuck | 12" Solid chuck |  |
| 10" Indexing chuck | ||
| 12" Indexing chuck | ||
| Motor | 11KW Electro spindle | |
| Power head | ER25 (2+2) power head |
|
| ER25 (3+3) power head | ||
| ER25 (4+4) power head | ||
| ER20 power head | ||
| ER25 power head | ||
| Hex power head | ||
| ER25 2 power head | ||
| ER25 3 power head | ||
| ER25 side 2 power head | ||
| ER25 side 3 power head | ||
| Square tool holder | ||
| Round tool holder | ||
| BMT55 90⁰Power tool Holder | ||
| BMT55 0⁰ Power tool Holder | ||
| BMT40 90⁰Power tool holder | ||
| Ball machine | ||
| Fly wheel | ||
| BMT40 0⁰Power tool holder | ||
| Drive component | Hiwin ballscrew |  |
| Protection | Auto door |  |
| Auto roof | ||
| Automation | Part catcher |  |
| Robot | ||
| Automatic loading truss | ||
| Accuracy | Renishaw tool presetter |  |
| Clean | Chip conveyor |  |
| Oil skimmer | ||
| Workpiece support | Follow rest | |
| Coolant and recycle | 500W Cooling pump |  |
