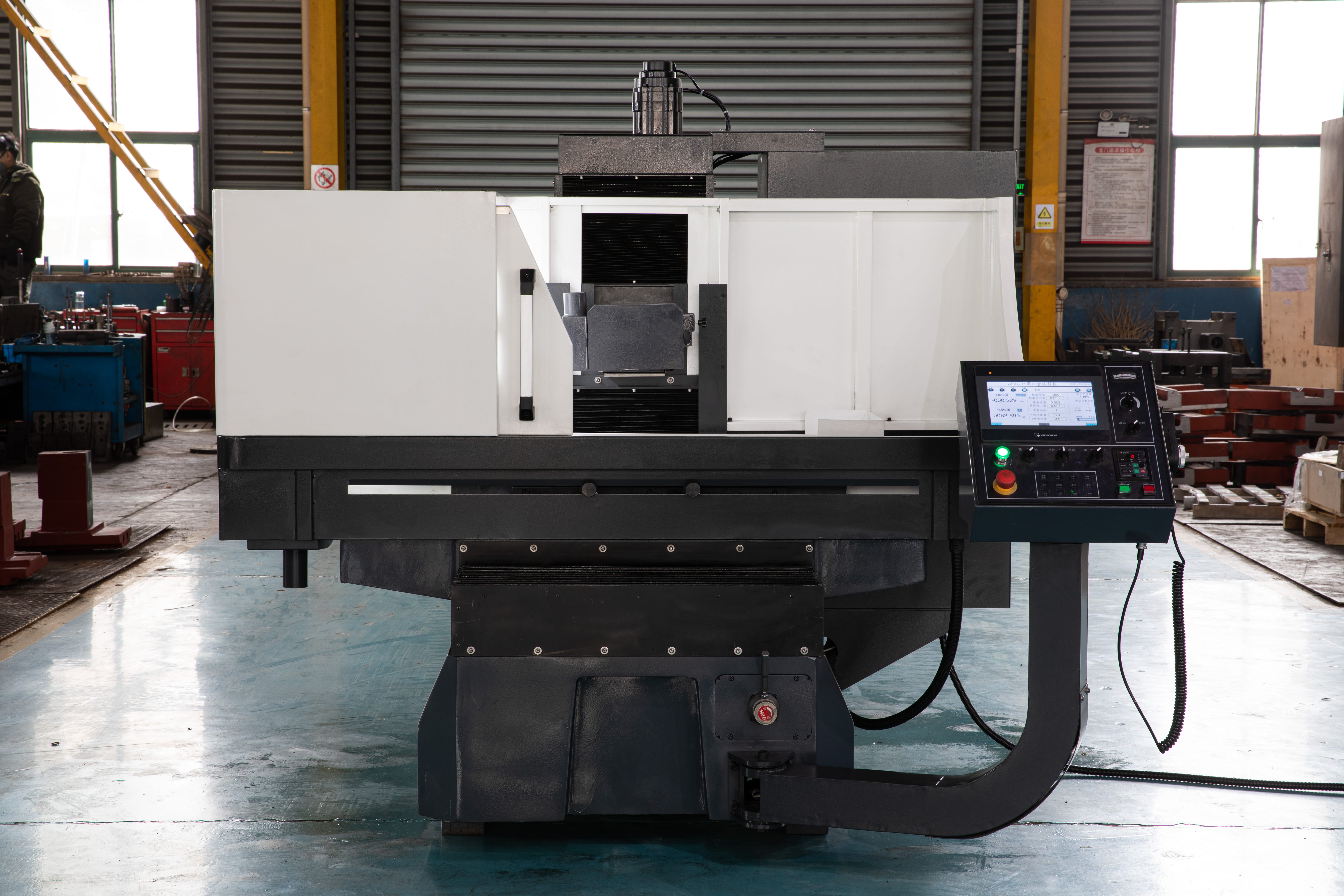

YSD-520PLC kết hợp chuyển động bàn X bằng thủy lực, tiến Y từng bước và trục Z dẫn động servo theo mô tả phạm vi cung cấp. Máy có bàn 500 × 200 mm, phù hợp nhu cầu mài phẳng với điều khiển lượng tiến đầu mài.
Đặc điểm nổi bật
Điều khiển và thao tác. Cơ cấu tiến đầu mài hỗ trợ điều chỉnh lượng ăn dao nhỏ. Bàn thủy lực cho phép điều chỉnh tốc độ phục vụ chu trình gia công.
Kết cấu truyền động. Thân máy bằng gang HT300. Các trục sử dụng vít me và ổ đỡ theo cấu hình máy, kết hợp hệ thống bôi trơn tập trung.
Trang bị vận hành. Máy có hệ thống làm mát, đèn làm việc và che chắn bán kín. Hệ điều khiển cụ thể được xác nhận khi chốt cấu hình.
Thông số kỹ thuật
| Hạng mục | Thông số hoặc cấu hình |
|---|---|
| Hành trình X trái/phải | 550 (500) mm |
| Hành trình Y trước/sau | 200 (200) mm |
| Hành trình Z nâng hạ | 320 mm |
| Khoảng cách đầu trục đến bàn | 350 mm |
| Kích thước rãnh T | 16 × 25 mm |
| Bàn máy theo X | 500 mm |
| Bàn máy theo Y | 200 mm |
| Tải trọng bàn tối đa | 100 kg |
| Tốc độ trục chính | 3000/3600 (50/60Hz) vòng/phút |
| Công suất trục chính | 1.5 kW/2 HP |
| Độ côn đầu trục và đường kính ngoài | 1:5, Ø76 mm |
| Tốc độ bàn X | 5-25 m/min |
| Tốc độ tiến Y | 790/950 mm/min (50/60Hz) |
| Tay quay trục Z | 0,001 mm/vạch; 1 mm/vòng |
| Tiến mài nâng hạ theo tài liệu | 0.001-0.03 mm/min |
| Động cơ bơm làm mát | 1/8 HP |
| Động cơ hút bụi | 3/4 HP |
| Động cơ thủy lực | 1 HP |
| Công suất điện yêu cầu | 5kVA |
| Kích thước máy | Xác nhận theo cấu hình đặt hàng |
| Khối lượng máy | Khoảng 1500 kg |
Ứng dụng
Máy phục vụ mài phẳng và các bề mặt cần gia công theo đồ gá phù hợp. Khi yêu cầu mài mặt góc, rãnh hoặc chi tiết có hình dạng đặc biệt, cần xác nhận phương án gá, đá mài và hành trình thực tế. Khách hàng nên cung cấp bản vẽ, vật liệu, độ cứng, dung sai và sản lượng để lựa chọn cấu hình.
Phụ kiện và cấu hình đi kèm
| Hạng mục | Thông số hoặc cấu hình |
|---|---|
| Hệ thống dung dịch làm mát | 1 hệ thống |
| Bôi trơn tập trung tự động | 1 hệ thống |
| Đèn làm việc | 1 bộ |
| Hộp dụng cụ cơ bản | 1 bộ |
| Vít cân chỉnh và đế chân | Theo bộ máy |
| Hệ điều khiển | Theo cấu hình xác nhận |
| Hệ thống thủy lực X | 1 hệ thống |
| Che chắn bán kín | 1 bộ |
Phụ kiện tùy chọn
Phụ kiện tùy chọn được tư vấn và xác nhận riêng theo yêu cầu gia công; không mặc định nằm trong phạm vi cung cấp tiêu chuẩn.
Tài liệu bàn giao
Hướng dẫn vận hành và bảo dưỡng; phiếu kiểm tra độ chính xác xuất xưởng.
Tư vấn và báo giá
Liên hệ để được tư vấn máy mài phẳng ysd-520plc. Vui lòng cung cấp bản vẽ, vật liệu và độ cứng phôi, yêu cầu bề mặt cùng sản lượng dự kiến để lựa chọn máy, đá mài và phụ kiện phù hợp. Phạm vi giao hàng và điều kiện nghiệm thu được chốt trong báo giá, hợp đồng.
