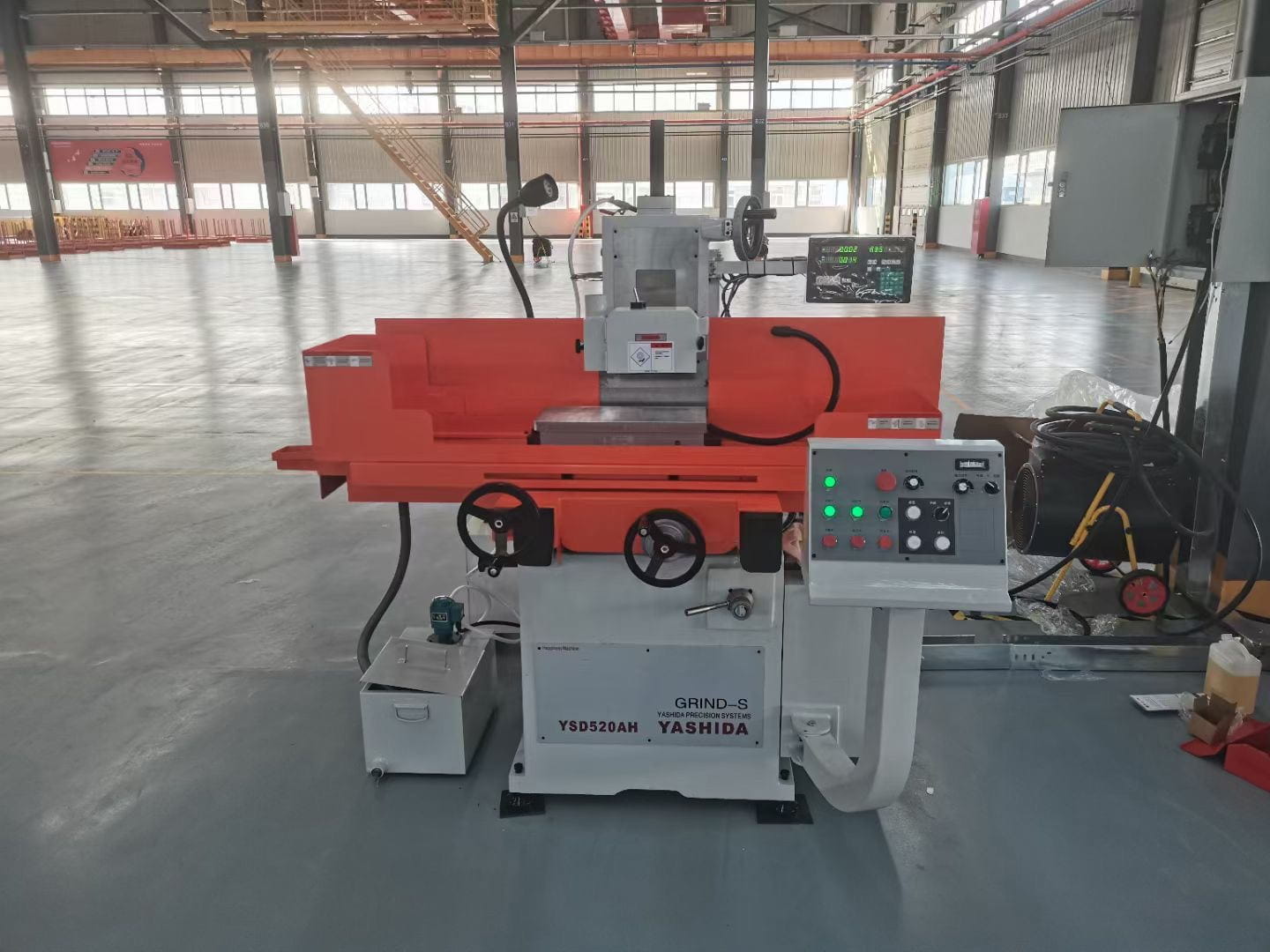

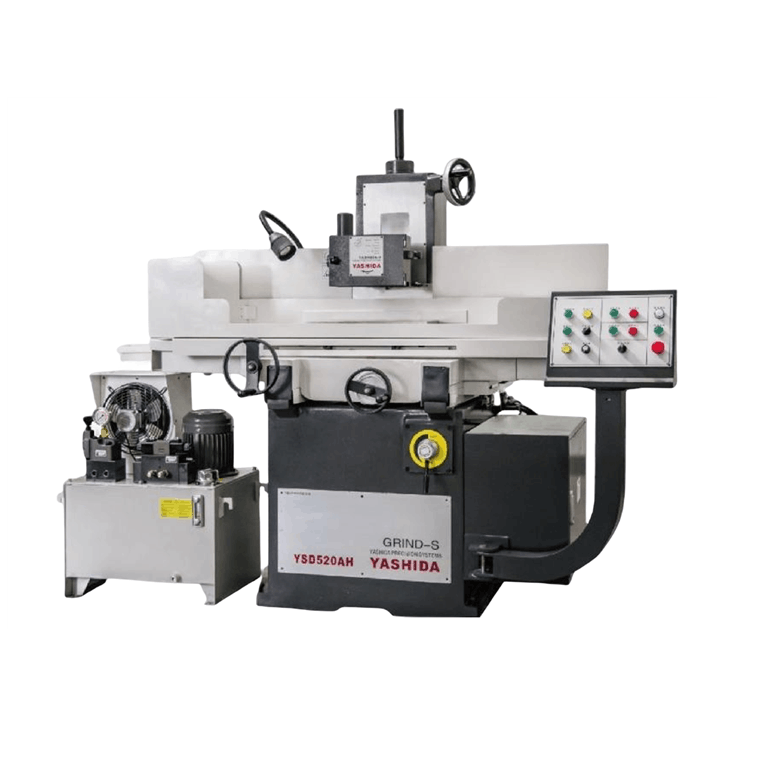

YSD-520AH có bàn máy 500 × 200 mm, tải trọng tối đa 100 kg và hành trình X 530 mm. Bàn X chạy thủy lực, trục Y dùng động cơ bước, trục Z điều chỉnh tay theo phạm vi cung cấp.
Đặc điểm nổi bật
Bàn máy và độ phẳng. Tài liệu công bố độ phẳng 0,003 mm trong vùng 200 × 450 mm. Việc nghiệm thu cần thống nhất điều kiện và phương pháp kiểm tra.
Truyền động. Trục X sử dụng đảo chiều điện tử không tiếp xúc. Trục Y có động cơ bước với chức năng nhớ theo danh mục cấu hình.
Trang bị đồng bộ. Có che chắn bán kín, bôi trơn tập trung, hệ thống làm mát và bàn từ vĩnh cửu mã 2045/2040.
Thông số kỹ thuật
| Hạng mục | Thông số hoặc cấu hình |
|---|---|
| Hành trình X | 530 mm |
| Hành trình Y | 200 mm |
| Hành trình Z | 320 mm |
| Khoảng cách đầu trục đến bàn | 350 mm |
| Độ phẳng trong vùng 200 × 450 mm | 0.003 mm |
| Kích thước rãnh T | 16 × 25 mm |
| Bàn máy theo X | 500 mm |
| Bàn máy theo Y | 200 mm |
| Tải trọng bàn tối đa | 100 kg |
| Tốc độ trục chính | 3000/3600 (50/60Hz) vòng/phút |
| Công suất trục chính | Xác nhận theo cấu hình đặt hàng |
| Độ côn và đường kính ngoài đầu trục | 1:5, Ø76 mm |
| Tốc độ bàn X | 5-25 m/min |
| Tốc độ tiến Y | 790/950 mm/min (50/60Hz) |
| Tay quay trục Z | 0,001 mm/vạch; 1 mm/vòng |
| Ăn dao đứng tự động | Xác nhận theo cấu hình đặt hàng |
| Động cơ làm mát | 1/8 HP |
| Động cơ hút bụi | 3/4 HP |
| Động cơ thủy lực | 1.1 HP |
| Công suất điện yêu cầu | 5kVA |
| Kích thước máy | Xác nhận theo cấu hình đặt hàng |
| Khối lượng máy | Khoảng 1200 kg |
Ứng dụng
Máy phục vụ mài phẳng và các bề mặt cần gia công theo đồ gá phù hợp. Khi yêu cầu mài mặt góc, rãnh hoặc chi tiết có hình dạng đặc biệt, cần xác nhận phương án gá, đá mài và hành trình thực tế. Khách hàng nên cung cấp bản vẽ, vật liệu, độ cứng, dung sai và sản lượng để lựa chọn cấu hình.
Phụ kiện và cấu hình đi kèm
| Hạng mục | Thông số hoặc cấu hình |
|---|---|
| Hệ thống dung dịch làm mát | 1 hệ thống |
| Bôi trơn tập trung tự động | 1 hệ thống |
| Đèn làm việc | 1 bộ |
| Hộp dụng cụ cơ bản | 1 bộ |
| Vít cân chỉnh và đế chân | Theo bộ máy |
| Bàn từ vĩnh cửu mã 2045/2040 | Theo cấu hình |
| Hệ thủy lực X | 1 hệ thống |
| Che chắn bán kín | 1 bộ |
Phụ kiện tùy chọn
Phụ kiện tùy chọn được tư vấn và xác nhận riêng theo yêu cầu gia công; không mặc định nằm trong phạm vi cung cấp tiêu chuẩn.
Tài liệu bàn giao
Hướng dẫn vận hành và bảo dưỡng; báo cáo độ chính xác xuất xưởng; sơ đồ gia công đi kèm.
Tư vấn và báo giá
Liên hệ để được tư vấn máy mài phẳng ysd-520ah. Vui lòng cung cấp bản vẽ, vật liệu và độ cứng phôi, yêu cầu bề mặt cùng sản lượng dự kiến để lựa chọn máy, đá mài và phụ kiện phù hợp. Phạm vi giao hàng và điều kiện nghiệm thu được chốt trong báo giá, hợp đồng.
