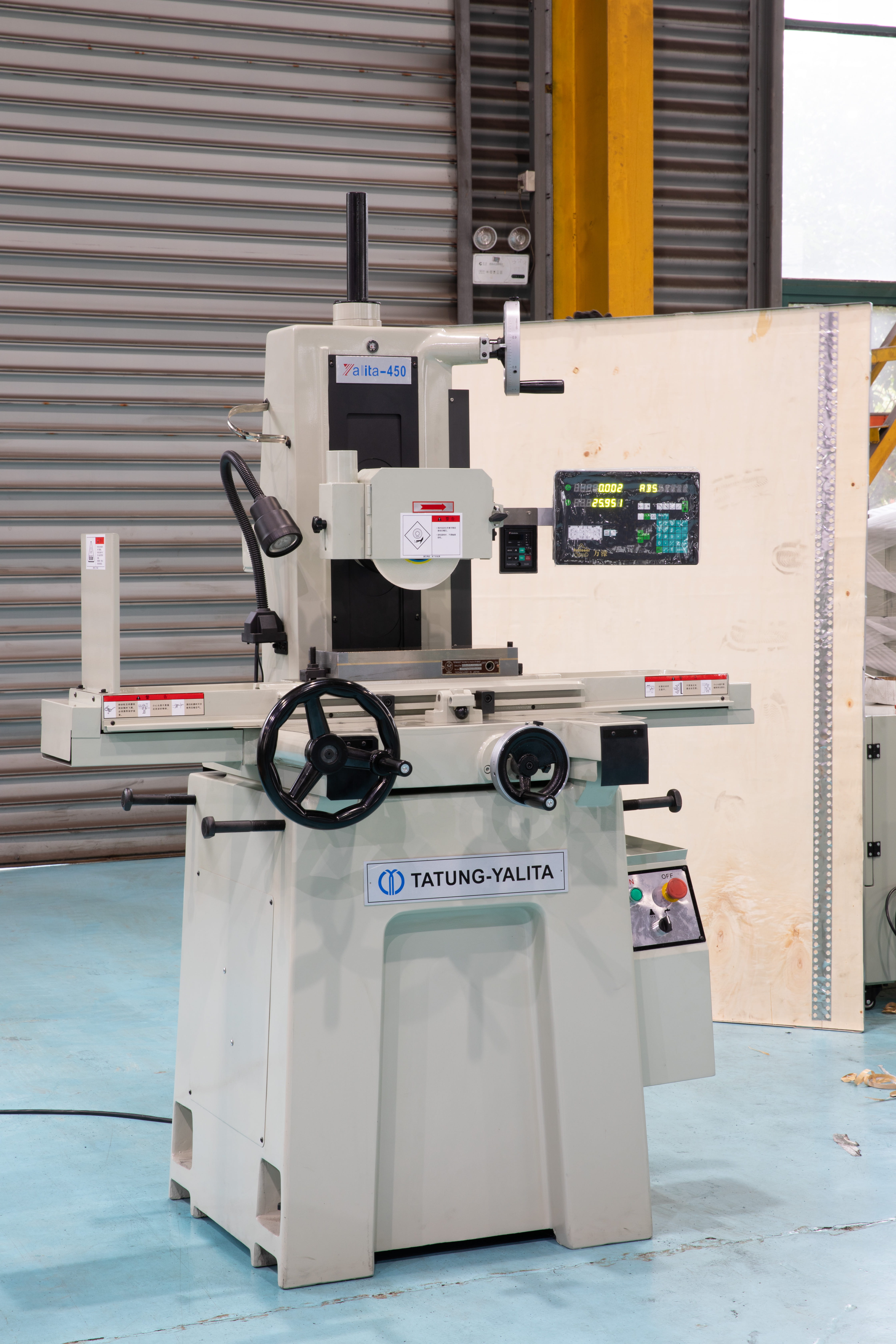

YSD-450 là máy mài phẳng điều khiển tay, có phạm vi mài 450 × 150 mm. Máy sử dụng đá mài Ø180 × 13 × Ø31,75 mm và động cơ trục chính 1,1 kW, phù hợp gia công chi tiết nhỏ và chi tiết khuôn.
Đặc điểm nổi bật
Kết cấu phục vụ chi tiết nhỏ. Thân máy, bàn máy và bàn trượt bằng gang đã xử lý giảm ứng suất, phù hợp công việc gia công chi tiết nhỏ, chi tiết khuôn, chốt đột và trụ dẫn hướng.
Trục chính và dẫn hướng. Trục chính dùng ổ chính xác cấp P4. Dẫn hướng có lớp chống mài mòn và được cạo rà để hỗ trợ thao tác tiến dao nhỏ, đều.
Bôi trơn tuần hoàn. Hệ thống bôi trơn cấp dầu cho dẫn hướng và vít me, hỗ trợ giảm mài mòn khi vận hành.
Thông số kỹ thuật
| Hạng mục | Thông số hoặc cấu hình |
|---|---|
| Chiều dài mài tối đa | 450 mm |
| Chiều rộng mài tối đa | 150 mm |
| Khoảng cách tâm đá đến bàn | 385 mm |
| Đá mài — ngoài × rộng × lỗ | 180 × 13 × 31.75 mm |
| Tốc độ trục chính ở 50/60 Hz | 3000 vòng/phút/3600 vòng/phút |
| Tay quay bàn trái/phải — mỗi vòng | 100 mm |
| Tay quay trước/sau | 5 mm/vòng; 0,02 mm/vạch |
| Tay quay nâng hạ | 1 mm/vòng; 0,005 mm/vạch |
| Động cơ đá mài | 1,1 kW / 1,5 HP |
| Động cơ hút bụi | 0.4 kW |
| Kích thước máy | 1400 × 1920 × 1850 mm |
| Khối lượng máy | 750 kg |
| Độ chính xác bề mặt theo hãng | 0,002 mm trên 300 mm |
| Độ nhám công bố trên thép 45 | Ra ≤0,2; xác nhận đơn vị và điều kiện thử |
Ứng dụng
Máy phục vụ mài phẳng và các bề mặt cần gia công theo đồ gá phù hợp. Khi yêu cầu mài mặt góc, rãnh hoặc chi tiết có hình dạng đặc biệt, cần xác nhận phương án gá, đá mài và hành trình thực tế. Khách hàng nên cung cấp bản vẽ, vật liệu, độ cứng, dung sai và sản lượng để lựa chọn cấu hình.
Phụ kiện và cấu hình đi kèm
| Hạng mục | Thông số hoặc cấu hình |
|---|---|
| Đá mài Ø180 × 13 × Ø31,75 mm | 1 viên |
| Mặt bích và đai ốc đá mài | 1 bộ |
| Đế sửa đá và bút kim cương | Mỗi loại 1 |
| Vít cân chỉnh và đế chân | 4 bộ |
| Hộp dụng cụ và dụng cụ cần thiết | 1 bộ |
| Móc nâng | 4 chiếc |
| Dầu bôi trơn | 2,5 lít |
| Đèn thạch anh | 1 chiếc |

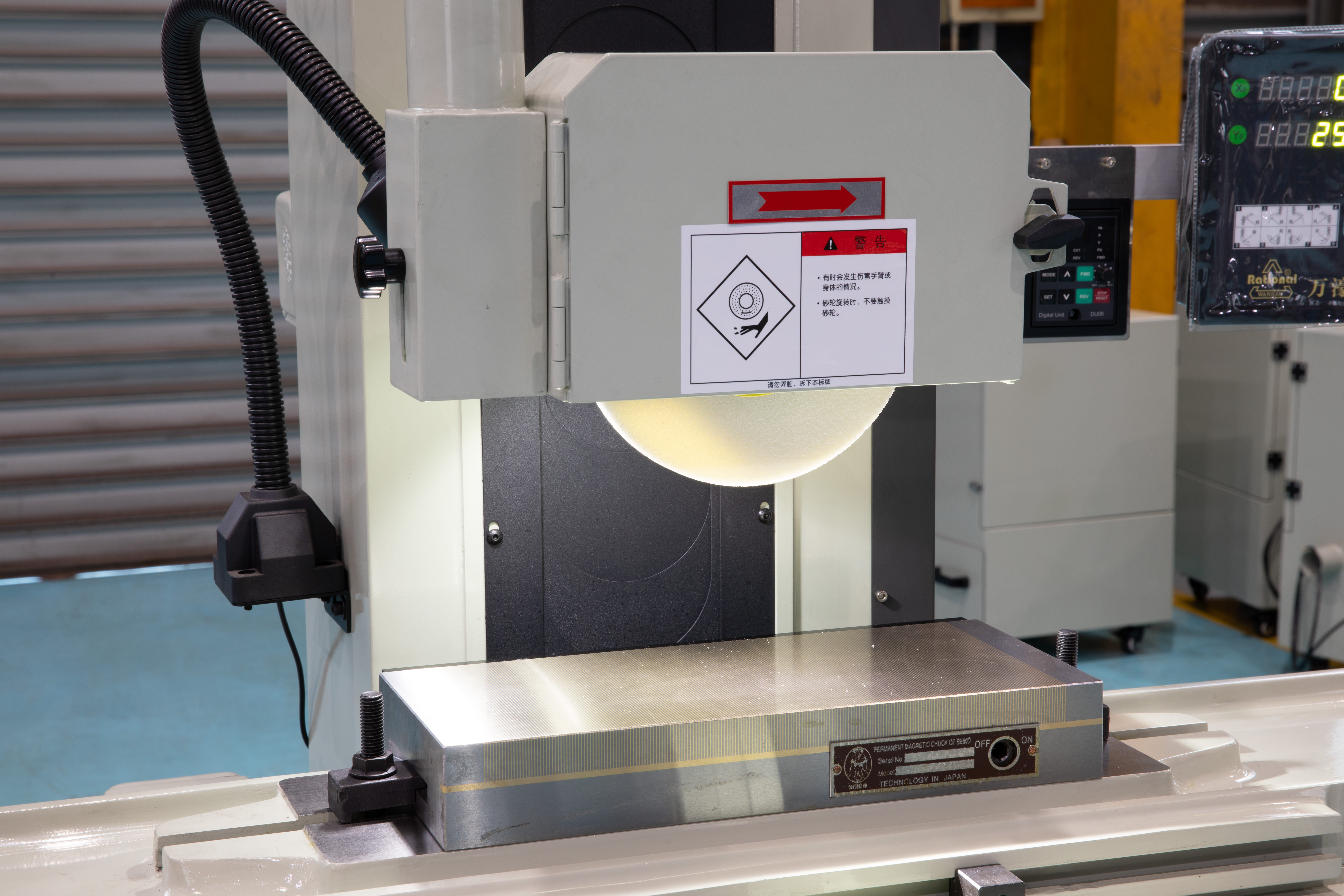

Cấu hình tài liệu còn liệt kê bộ hiển thị thước quang 0,001 mm, bàn từ mã 1535, bộ hút bụi và biến tần. Phạm vi trang bị thực giao được xác nhận trong báo giá.
Phụ kiện tùy chọn
Phụ kiện tùy chọn được tư vấn và xác nhận riêng theo yêu cầu gia công; không mặc định nằm trong phạm vi cung cấp tiêu chuẩn.
Tài liệu bàn giao
Tài liệu và danh mục bàn giao được xác nhận theo đơn hàng.
Tư vấn và báo giá
Liên hệ để được tư vấn máy mài phẳng ysd-450. Vui lòng cung cấp bản vẽ, vật liệu và độ cứng phôi, yêu cầu bề mặt cùng sản lượng dự kiến để lựa chọn máy, đá mài và phụ kiện phù hợp. Phạm vi giao hàng và điều kiện nghiệm thu được chốt trong báo giá, hợp đồng.
