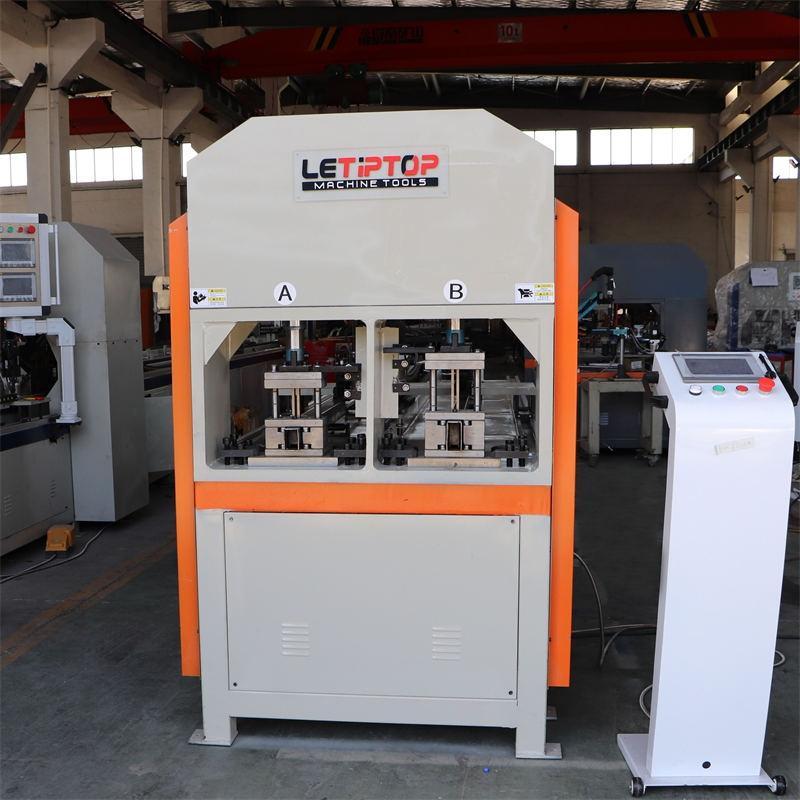

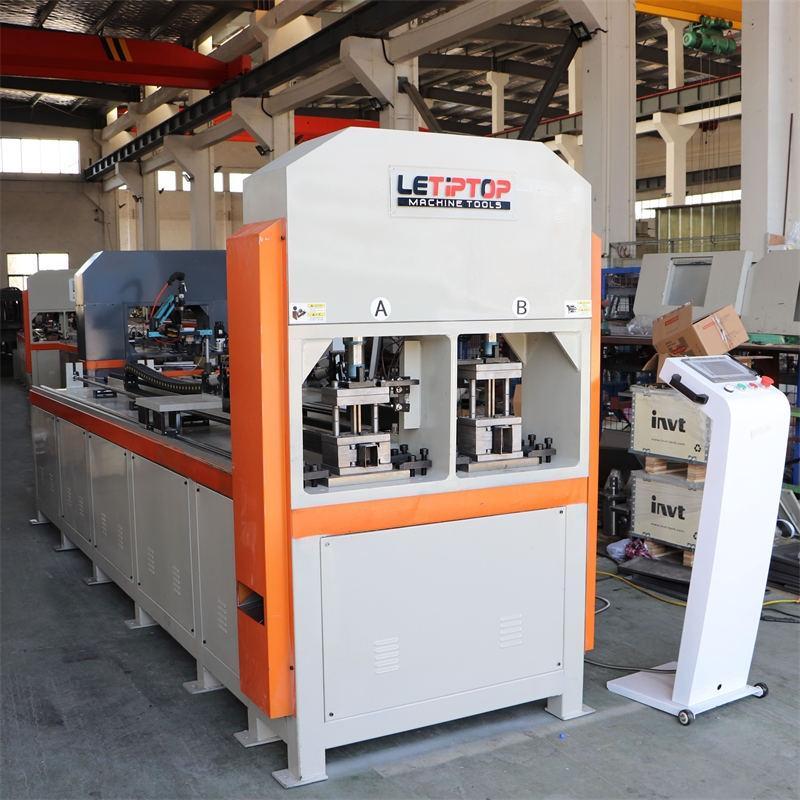

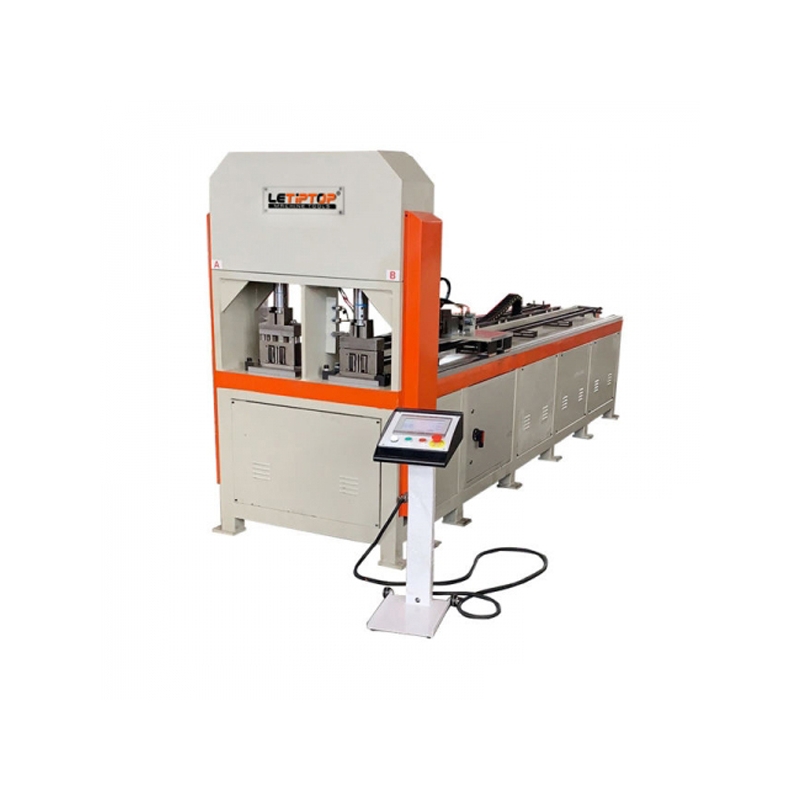

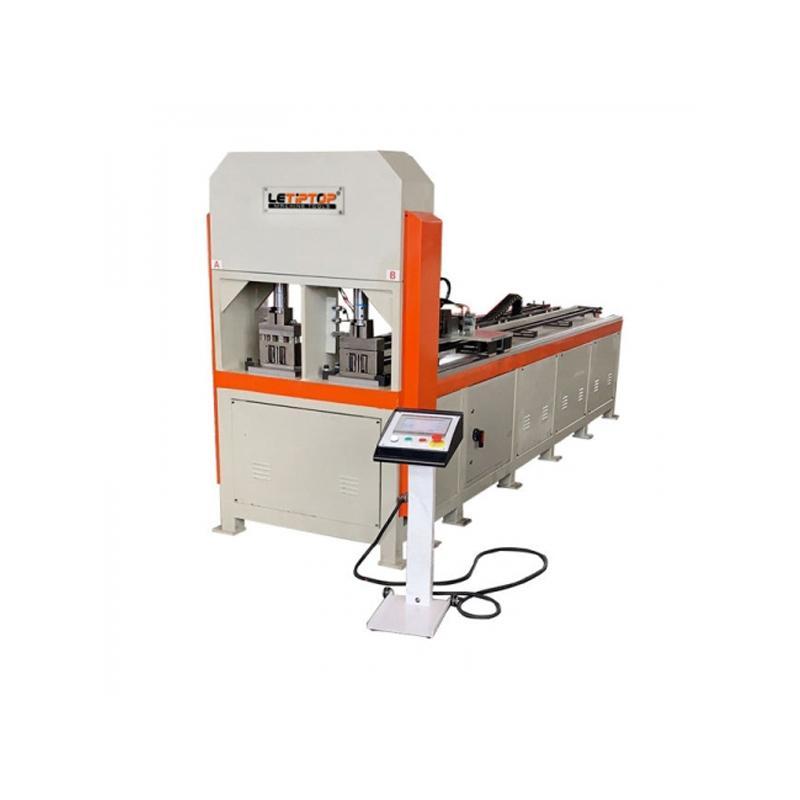

Mô tả Máy đột ống CNC
Máy đột ống CNC dòng TPM được sử dụng rộng rãi để đột hàng rào sắt rèn, giá trưng bày, giá lưu trữ, cổng, cửa sổ chống trộm, giá giặt, giường bệnh, hàng rào đường cao tốc, v.v.
Máy có thể đục nhiều hình dạng lỗ khác nhau, chẳng hạn như lỗ tròn, lỗ vuông, lỗ chữ nhật, lỗ hình chữ nhật, v.v. Để đáp ứng nhu cầu của khách hàng, chúng tôi cũng thiết kế máy đột biên dạng cho các loại đột chữ C, đột thép góc, đột tấm và cắt.
Tính năng của máy đột ống CNC
● Đục lỗ thép hình tối đa 100x100x4mm
● Chiều dài đột lên tới 12000mm.
● Tốc độ đấm 60-100 lần/phút.
● Vật liệu: các loại thép, nhôm, đồng, thép không gỉ, v.v.
● Loại thép định hình: ống tròn, ống vuông, ống chữ nhật, ống elip và các loại thép định hình khác.
● Hệ thống điều khiển thông minh PLC Siemens, chạy ổn định hơn, có thể điều chỉnh mọi thông số mà không cần dừng máy.
● Xi lanh dẫn hướng ống đồng không bị rò rỉ dầu.
● Động cơ servo được vận hành chính xác để đảm bảo độ chính xác của quá trình đột dập.
● Bơm dầu động cơ im lặng để làm mát tự động
● Thân máy được hàn bằng ống thép và tấm sắt, gia công chính xác toàn bộ bằng trung tâm gia công CNC cổng trục lớn.
● Thanh răng KH2 của Đài Loan được mài tần số cao và xử lý nhiệt.
● Xích bồn bền hơn, được sử dụng để truyền động chính xác tấm thép.
● Thanh dẫn hướng tuyến tính 6mm, vận hành trơn tru.
● Nhiều trạm làm việc có thể được vận hành cùng lúc theo nhu cầu.
● Bình chứa dầu thủy lực được làm bằng thép không gỉ để chống gỉ sét và các góc được thụ động hóa.
● Khuôn thép tốc độ cao SHK-51.
● Độ cứng của khuôn lên tới 53HR.
● 50.000 lần đấm không phá hủy. Hơn 300.000 lần đấm trọn đời.
Thông số kỹ thuật của máy đột ống CNC
| STT | Mô tả | Dữ liệu |
|---|---|---|
| 1 | Model | TPM25 / 30 / 40 / 50 / 60 |
| 2 | Số trạm làm việc (Working Station) | 1 / 2 trạm |
| 3 | Lực đột (Punching Pressure) | 250 / 300 / 400 / 500 / 600 KN |
| 4 | Chiều dài tiêu chuẩn (Standard length) | 3000 / 6000 / 12000 mm |
| 5 | Khả năng đột (Punching Capacity) | 20 – 100 mm |
| 6 | Khả năng cắt (Cutting Capacity) | 20 – 100 mm |
| 7 | Giới hạn chảy vật liệu (Yield Strength) | 280 Mpa |
| 8 | Khoảng cách lỗ (Hole distance) | 0.1 mm ~ 3000 / 6000 / 12000 mm |
| 9 | Tốc độ cấp phôi tối đa (servo) | 200 – 750 mm/s |
| 10 | Tốc độ đột (Punching speed) | 1.5 giây/lỗ, hành trình 120 mm |
| 11 | Động cơ servo (Servo Motor) | 1 / 1.5 / 2 Kw |
| 12 | Công suất động cơ chính (Main Motor Power) | 7.5 / 11 / 15 Kw |
| 13 | Hệ thống điều khiển (Control System) | Bộ điều khiển CNC màn hình cảm ứng |
Ghi chú: Thiết kế và thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
