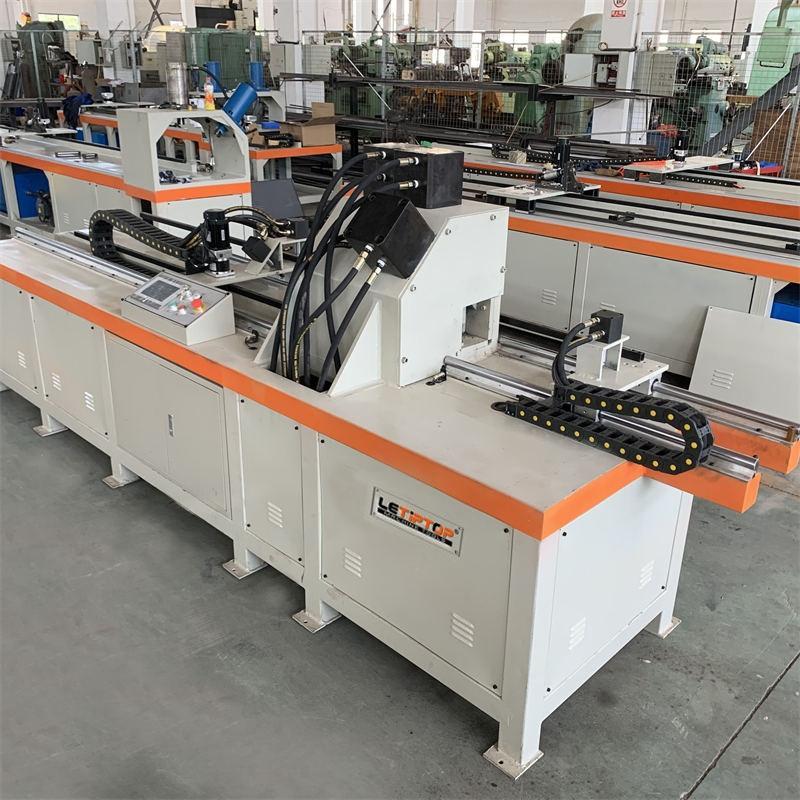

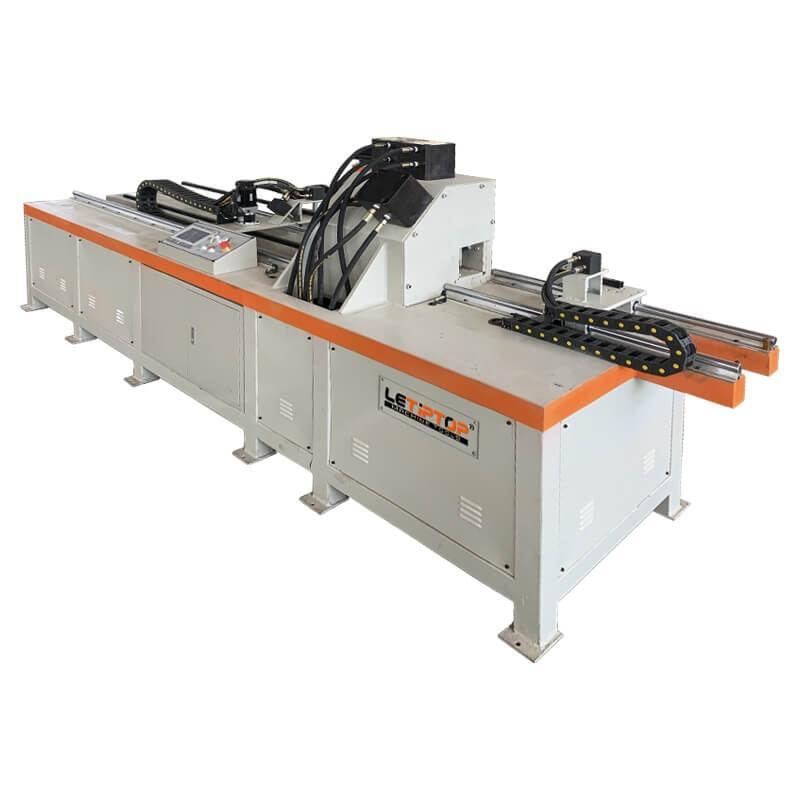

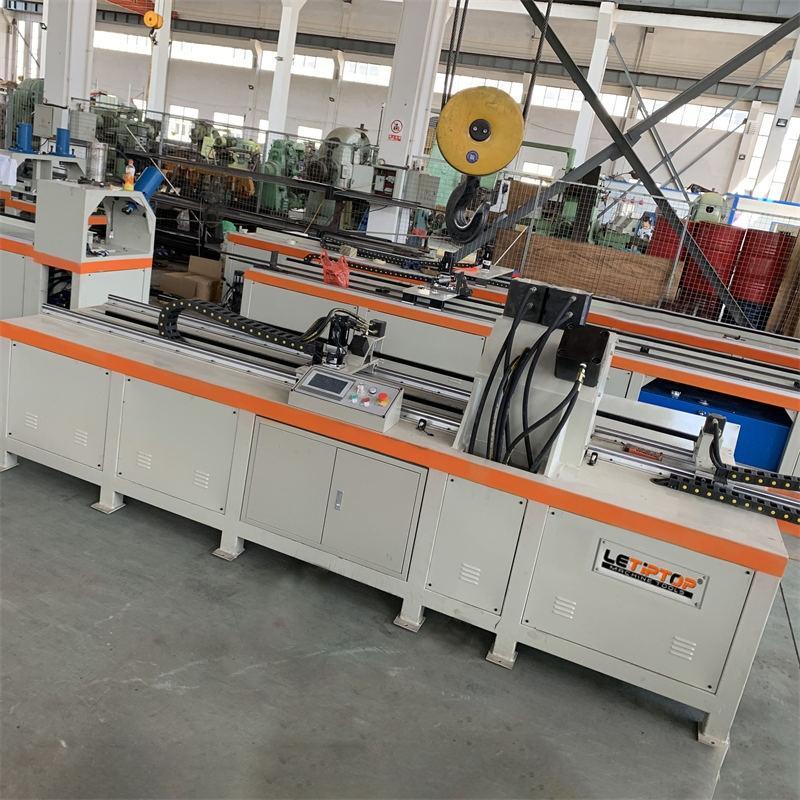

Miêu tả Máy đột cắt thép V CNC
Bạn vẫn đang gia công thép góc bằng máy cắt thép góc và máy cưa băng? Máy cưa băng có quá chậm không? Hiệu suất làm việc có quá thấp không? Máy đột cắt thép V CNC có thể thực hiện đột và cắt thép góc chỉ trong một lần, được sử dụng rộng rãi trong tháp viễn thông, dầm nhà, cầu, tháp truyền tải, máy móc nâng hạ và vận chuyển, tàu thủy, lò công nghiệp, tháp phản ứng, giá đỡ container và kệ kho, v.v.
Tính năng của Máy đột cắt thép V CNC
● Máy đột và cắt thép V tự động.
● Tự động cấp liệu, kẹp, đục lỗ và cắt.
● Bao gồm bộ phận đột và bộ phận cắt.
● Có khả năng đục lỗ có kích thước và hình dạng khác nhau theo 2 hướng khác nhau.
● Hai xi lanh cho bộ phận đục lỗ, một xi lanh cho bộ phận cắt.
● Khoảng cách đục lỗ và chiều dài cắt thép góc được điều khiển bằng động cơ servo.
● Điều khiển màn hình cảm ứng để quản lý và chỉnh sửa tệp (chiều dài cấp liệu, số lượng, dụng cụ đục lỗ)
● Kỹ sư có thể vận hành dễ dàng hơn mà không cần kinh nghiệm lập trình.
● Khuôn thép tốc độ cao SHK-51 dùng để đột khuôn và lưỡi cắt.
● Độ cứng của khuôn lên tới 53HR.
● Tuổi thọ đục và cắt không phá hủy lên đến 50.000 lần. Tuổi thọ đục và cắt lên đến hơn 300.000 lần.
● Các bộ phận cơ khí, thủy lực, điện tử chính đều sử dụng thương hiệu toàn cầu.
● Thân máy được hàn bằng ống thép và tấm sắt, gia công chính xác toàn bộ bằng trung tâm gia công CNC cổng trục lớn.
● Toàn bộ máy được thiết kế tích hợp, không cần phải xây dựng nền móng.
Thông số kỹ thuật của Máy đột cắt thép V CNC
| STT | Mô tả | Dữ liệu |
|---|---|---|
| 1 | Model | APCM25 / 30 / 40 / 50 / 60 |
| 2 | Số trạm làm việc (Working Station) | 1 / 2 trạm |
| 3 | Lực đột (Punching Pressure) | 250 / 300 / 400 / 500 / 600 KN |
| 4 | Chiều dài tiêu chuẩn (Standard length) | 3000 / 6000 / 12000 mm |
| 5 | Kích thước đột tối đa (Max. Punching Size) | 160 mm |
| 6 | Kích thước cắt tối đa (Max. Cutting Size) | 100 mm |
| 7 | Giới hạn chảy vật liệu (Yield Strength) | 280 Mpa |
| 8 | Khoảng cách lỗ (Hole distance) | 0.1 mm ~ 3000 / 6000 / 12000 mm |
| 9 | Tốc độ cấp phôi tối đa (servo) | 200 – 750 mm/s |
| 10 | Tốc độ đột | 1.5 giây/lỗ, hành trình 120 mm |
| 11 | Động cơ servo | 1 / 1.5 / 2 Kw |
| 12 | Công suất động cơ chính | 7.5 / 11 / 15 Kw |
| 13 | Hệ thống điều khiển | Bộ điều khiển CNC màn hình cảm ứng |
