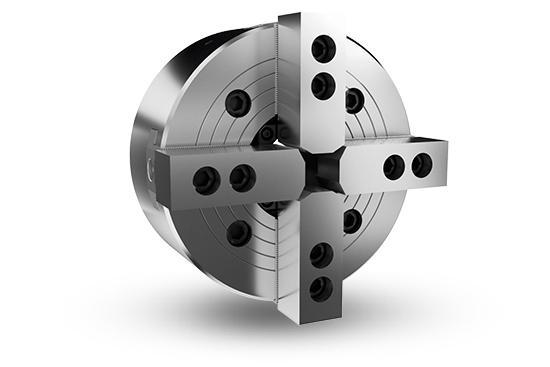

Mâm cặp thủy lực 4 chấu AutoStrong NIT-200
Tính năng nổi bật của mâm cặp thủy lực 4 chấu AutoStrong NIT-200
Tất cả các bề mặt trượt đều được làm cứng và mài để chạy thực tế chính xác và khả năng lặp lại lâu dài.
Bôi trơn vị trí trượt ở mỗi chấu .
Hàm chính: răng cưa 1,5mm x 60 °.
Lắp đặt: Gắn bộ điều hợp để phù hợp với các trục quay DIN, ISO, BS, ASA B5.9 loại A.

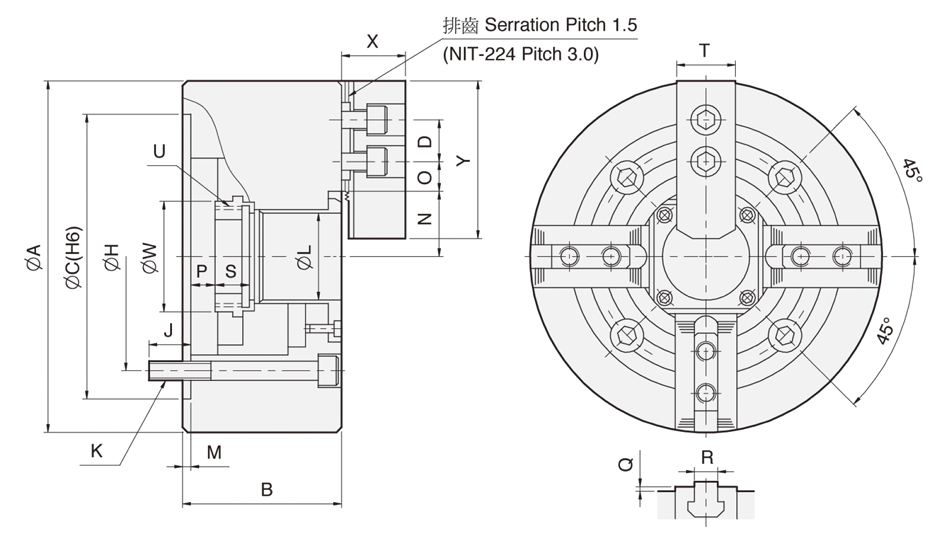

Bản vẽ của mâm cặp thủy lực 4 chấu
Thông số kỹ thuật của mâm cặp thủy lực 4 chấu
|
(mm) | Hành trình Pistong | Hành trình chấu | Lực kéo tối đa (kgf) | Lực kẹp tối đa (kgf) | Áp suất hoạt động tối đa (kgf / cm 2 ) | Tốc độ vòng quay tối đa | Trọng lượng | Mômen |
| Phù hợp với | Phù hợp với |
|
NIT-206 | Ø45 | 12 | 5.5 | 2243 | 5812 | 28.5 | 4500 | 13.7 | 0.058 | M1246 | HJ06 | HC06 | Ø15-Ø169 |
NIT-208 | Ø52 | 16 | 7.4 | 3558 | 9075 | 26.5 | 3600 | 24 | 0.177 | M1552 | HJ08 | HC08 | Ø20-Ø210 |
NIT-210 | Ø75 | 19 | 8.8 | 4385 | 11319 | 27.5 | 3200 | 36 | 0.324 | M1875 | HJ10 | HC10 | Ø25-Ø254 |
NIT-212 | Ø91 | 23 | 10.6 | 5812 | 14990 | 27.5 | 2700 | 58.5 | 0.763 | M2091 | HJ12 | HC12 | Ø30-Ø304 |
NIT-215 | Ø117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 | 1900 | 114 | 2.331 | M2511S | HJ15 | HC15 | Ø50-Ø381 |
NIT-218 | Ø117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 | 1500 | 140 | 3.798 | M2511S | HJ15 | HC15 | Ø50-Ø450 |
NIT-224 | Ø205 | 26 | 12 | 9177 | 23861 | 26.5 | 1000 | 284 | 15.2 | ML3320 | HJ24-1 | HC24-1 | Ø150-Ø610 |
Thông số kích thước khác
| Kích thước | A | B | C (H6) | D | H | J | K | L | M | N max. | O max. | O min. | P max. | P min. | Q | R | S | T | U max. | W | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NIT-206 | 169 | 81 | 140 | 20 | 104.78 | 16 | 4-M10x80 | 45 | 5 | 32 | 22.75 | 9.25 | 11 | -1 | 2 | 12 | 19 | 31 | M55x2 | 60 | 37 | 73 |
| NIT-208 | 210 | 91 | 170 | 25 | 133.35 | 20 | 4-M12x90 | 52 | 5 | 38.7 | 29.75 | 11.75 | 14.5 | -1.5 | 2 | 14 | 20.5 | 35 | M60x2 | 66 | 38 | 95 |
| NIT-210 | 254 | 100 | 220 | 30 | 171.45 | 22 | 4-M16x100 | 75 | 5 | 51.4 | 33.75 | 14.25 | 8.5 | -10.5 | 2 | 16 | 25 | 40 | M85x2 | 94 | 43 | 110 |
| NIT-212 | 304 | 110 | 220 | 30 | 171.45 | 23 | 4-M16x110 | 91 | 6 | 61.3 | 45.75 | 15.75 | 8 | -15 | 2 | 21 | 28 | 50 | M100x2 | 108 | 51 | 130 |
| NIT-215 | 381 | 133 | 300 | 43 | 235 | 35 | 4-M20x135 | 117.5 | 6 | 82 | 45.25 | 15.25 | 7 | -16 | 5 | 22 | 43 | 62 | M130x2 | 139 | 66 | 165 |
| NIT-218 | 450 | 133 | 300 | 43 | 235 | 35 | 4-M20x135 | 117.5 | 6 | 82 | 79.75 | 15.25 | 7 | -16 | 5 | 22 | 43 | 62 | M130x2 | 139 | 66 | 165 |
| NIT-224 | 610 | 147 | 520 | 60 | 463.6 | 35 | 8-M24x150 | 205 | 6 | 139.9 | 87.5 | 24.5 | 16 | -10 | 5 | 25 | 38 | 64 | M215x3 | 230 | 73 |
Tham khảo các dòng mâm cặp khác tại đường link : https://mayvannang.com/mam-cap
Tham khảo các dòng máy tiện CNC tại : https://mayvannang.com/may-gia-cong-cnc/may-tien-cnc-trung-quoc
Tham khảo các dòng máy tiện vạn năng tại : https://mayvannang.com/may-tien-van-nang
