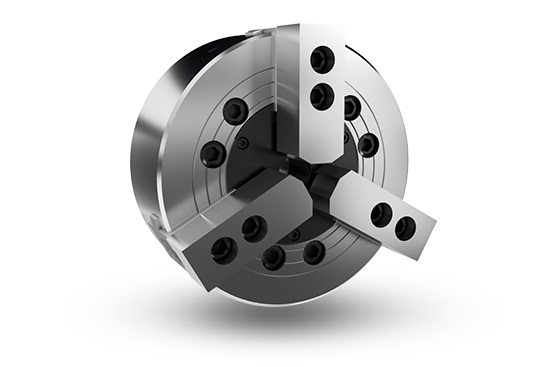

Mâm cặp thủy lực 3 chấu V AutoStrong

Thông số kỹ thuật Model

Hành trình xy lanh
(mm)

Bán kính chấu cặp+(Manual setting
(mm)

Lực kéo tối đa
(kgf)

Lực kẹp tối đa (kgf)

Áp suất àm việc lớn nhất
(kgf / cm2)

Tốc độ lớn nhất
(r.p.m.)

Trọng lượng
(kg)

Lực quán tính
(kg‧m² )

Xy lanh phù hợp

Chấu cứng phù hợp

Chấu mềm phù hợp

Phạm vi đường kính kẹp
(mm)

V-205

15

6.4

836

2570

22.4

5500

6.3

0.015

MH80

HJ05

HC05

Ø6-Ø135

V-206

20

9.2

1835

5353

26.5

5200

12

0.045

MS105C

HJ06

HC06

Ø18-Ø165

V-208

21

9.7

2549

7648

25.5

4500

23

0.137

MS125C

HJ08

HC08

Ø26-Ø210

V-210

25

8.8

2957

11013

28.6

4000

34.5

0.3

MS125C

HJ10

HC10

Ø26-Ø254

V-212

30

10.5

4181

15907

27.5

3300

61.3

0.72

MS150C

HJ12-1

HC12-1

Ø26-Ø304

V-215

35

16

8362

25391

32.6

3000

101

1.8

MS200C

HJ15-1

HC15-1

Ø68-Ø381

V-218

35

16

8362

25391

32.6

2700

116

2.9

MS200C

HJ15-1

HC15-1

Ø130-Ø450

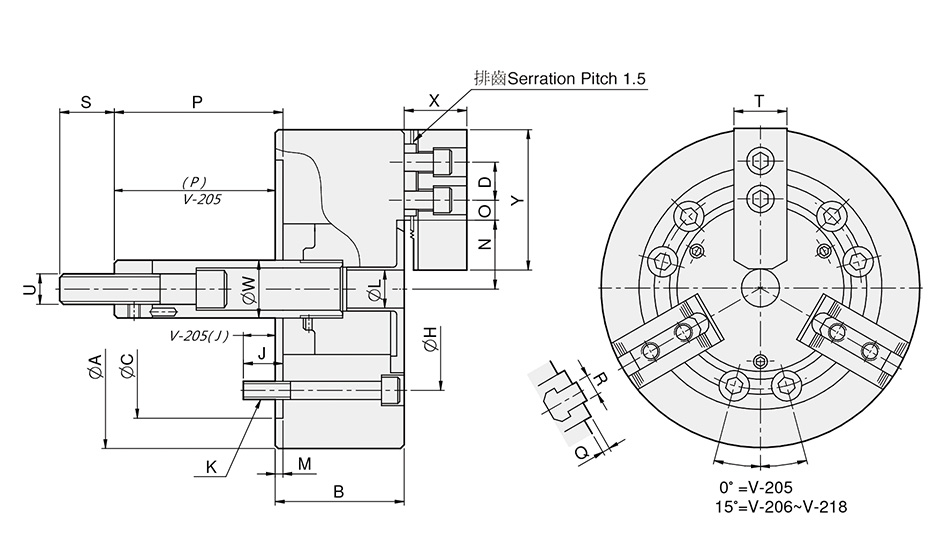

Kích thước khác của mâm cặp

A

B

C
(H6)

D

H

J

K

L

M

N
max.

O
max.

O
min.

P
max.

P
min.

Q

R

S

T

U
max.

W

X

Y

V-205

135

55

80

14

100

14

3-M8x60

-

7

30.5

16.75

6.25

9

-6

3

10

35

25

M12x1.75

28

32

62

V-206

165

74

140

20

104.78

14

6-M10x70

21

5

38.7

14.75

7.25

104.6

84.6

4

12

36

31

M16x2.0

34

39

73

V-208

210

85

170

25

133.35

20

6-M12x85

25

5

46.85

22.25

10.25

132

111

5

14

36

35

M20x2.5

38

41

95

V-210

254

89

220

30

171.45

18

6-M16x85

34

5

51.1

30.75

11.25

158

133

5

16

36

40

M20x2.5

45

46

110

V-212

304

106

220

30

171.45

24

6-M16x105

34

6

61

48.75

12.75

163

133

5

18

36

50

M20x2.5

50

54

130

V-215

381

114

300

43

235

29

6-M20x115

-

6

77.5

50.25

23.25

104

69

2

25.5

55

50

M30x3.5

60

63

165

V-218

450

114

300

43

235

29

6-M20x115

-

6

108

50.25

23.25

92

57

2

25.5

55

50

M30x3.5

60

63

165
