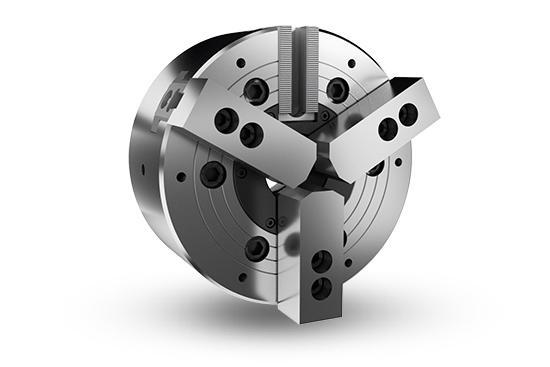

Mâm cặp điện 2/3 chấu AutoStrong NHT
Tính năng nổi bật của Mâm cặp thủy lực 2/3 chấu AutoStrong NHT
Việc kẹp phôi tròn hoặc không đều không cần thay mâm cặp.
Mâm cặp được thiết kế theo trục chính loại A ASA B5.9.
Mâm cặp được làm từ thép hợp kim cao cấp.
Tất cả các bề mặt trượt được làm cứng và mài để tăng độ chính xác khi chạy và tuổi thọ lâu hơn.

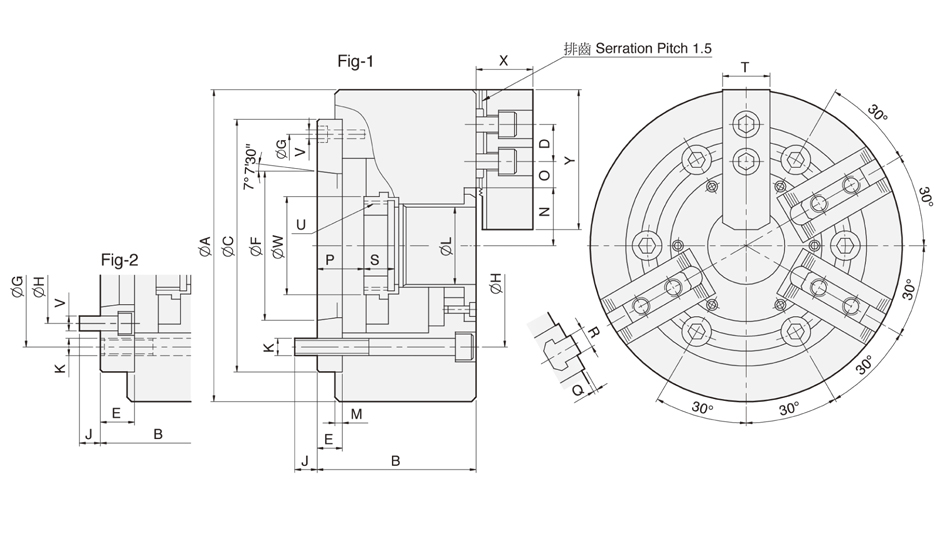

Bản vẽ của Mâm cặp thủy lực 2/3 chấu AutoStrong NH
Thông số kỹ thuật mâm cặp thủy lực 3 chấu NHT
Thông số kỹ thuật | Lỗ trục chính | Hành trình pistong | Hành trình của chấu | Lực kéo lớn nhất | Lực kẹp lớn nhất | Áp suất làm việc lớn nhất | Tốc độ vòng quay lớn nhất | Khối lượng (kg) | Xy lanh kết hợp | Chấu cứng kết hợp | Chấu mềm kết hợp |
NHT-208A5 | Ø52 | 16 | 7.4 | 2243 / 1495 | 5812 / 3875 | 17.2 / 12.1 | 3500 | 25.2 | M1552 | HJ06 | HC08-1 |
NHT-208A6 | Ø52 | 16 | 7.4 | 2243 / 1495 | 5812 / 3875 | 17.2 / 12.1 | 3500 | 24.7 | M1552 | HJ06 | HC08- 1 |
Kích thước khác
| Kích thước | A | B | C (H6) | D | E | F | G | H | J | K | L | M | N max. | O max. | O min. | P max. | P min. | Q | R | S | T | U max. | V | W | X | Y | Referenoe |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NHT-208A5 | 210 | 113 | 170 | 20 | 23 | 82.563 | 133.35 | 104.78 | 13 | 6xM12 | 52 | 5 | 41.8 | 34 | 7.5 | 37.5 | 21.5 | 2 | 12 | 20.5 | 35 | M60x2 | 6xM10 | 66 | 37 | 73 | Fig-2 |
| NHT-208A6 | 210 | 107 | 170 | 20 | 17 | 106.375 | 150 | 133.35 | 17 | 6xM12 | 52 | 5 | 41.8 | 34 | 7.5 | 31.5 | 15.5 | 2 | 12 | 20.5 | 35 | M60x2 | 3xM6 | 66 | 37 | 73 | Fig-1 |
