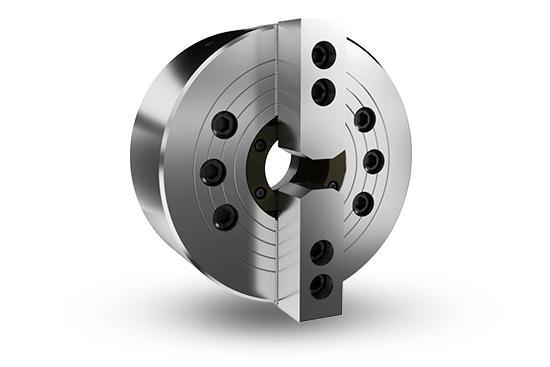

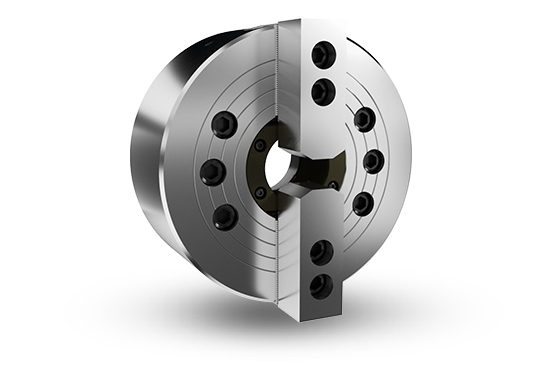

Mâm cặp thủy lực 2 chấu AutoStrong NT-200
Tính năng nổi bật của Mâm cặp thủy lực 2 chấu xuyên lỗ AutoStrong
Tất cả các bề mặt trượt đều được làm cứng và mài để chạy thực tế chính xác và khả năng lặp lại lâu dài.
Thanh trượt được bôi trơn ở mỗi hàm cơ sở.
Chấu cơ sở: răng cưa 1,5mm x 60 °.
Lắp đặt: Gắn bộ điều hợp để phù hợp với các trục quay DIN, ISO, BS, ASA B5.9 loại A.

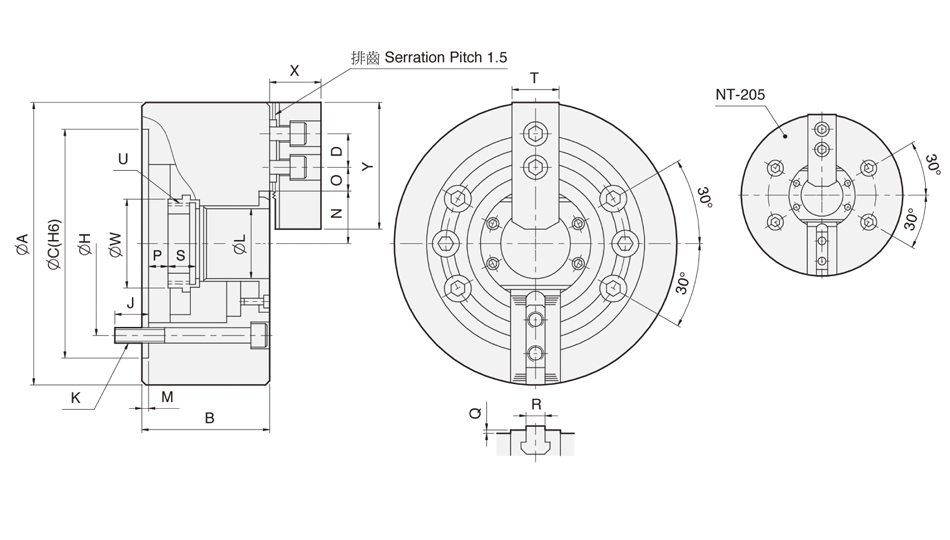

Bản vẽ của Mâm cặp thủy lực 2 chấu xuyên lỗ AutoStrong
Thông số kỹ thuật của mâm cặp thủy lực 2 chấu
|
(mm) | Hành trình Pistong | Hành trình chấu | Lực kéo tối đa (kgf) | Lực kẹp tối đa (kgf) | Áp suất hoạt động tối đa (kgf / cm 2 ) | Tốc độ vòng quay tối đa | Trọng lượng | Mômen |
| Phù hợp với | Phù hợp với |
|
NT-205 | Ø33 | 10 | 5.4 | 1189 | 2447 | 19.5 | 7000 | 6.8 | 0.017 | M1036 | HJ05 | HC05 | Ø6-Ø135 |
NT-206 | Ø45 | 12 | 5.5 | 1495 | 3875 | 18.9 | 6000 | 12.8 | 0.054 | M1246 | HJ06 | HC06 | Ø15-Ø169 |
NT-208 | Ø52 | 16 | 7.4 | 2366 | 5975 | 18.4 | 5000 | 22 | 0.163 | M1552 | HJ08 | HC08 | Ø20-Ø210 |
NT-210 | Ø75 | 19 | 8.8 | 2927 | 7546 | 18.4 | 4200 | 34 | 0.306 | M1875 | HJ10 | HC10 | Ø25-Ø254 |
NT-212 | Ø91 | 23 | 10.6 | 3875 | 9993 | 18.4 | 3300 | 55 | 0.717 | M2091 | HJ12 | HC12 | Ø30-Ø304 |
NT-215 | Ø117,5 | 23 | 10.6 | 4823 | 12236 | 15.3 | 2500 | 106 | 2.17 | M2511S | HJ15 | HC15 | Ø50-Ø381 |
NT-218 | Ø117,5 | 23 | 10.6 | 4823 | 12236 | 15.3 | 2000 | 122 | 3.31 | M2511S | HJ15 | HC15 | Ø50-Ø450 |
Kích thước khác
Kích thước | A | B | C | D | H | J | K | L | M | N | O | O | P | P | Q | R | S | T | U | W | X | Y |
NT-205 | 135 | 60 | 110 | 14 | 82.55 | 15 | 4-M10x60 | 33 | 4 | 23.2 | 26.5 | 7.75 | 1 | -9 | 2 | 10 | 20 | 25 | M40x1.5 | 44.5 | 31 | 62 |
NT-206 | 169 | 81 | 140 | 20 | 104.78 | 16 | 6-M10x80 | 45 | 5 | 26.5 | 32 | 9.25 | 11 | -1 | 2 | 12 | 19 | 31 | M55x2 | 60 | 37 | 73 |
NT-208 | 210 | 91 | 170 | 25 | 133.35 | 20 | 6-M12x90 | 52 | 5 | 32 | 38.7 | 11.75 | 14.5 | -1.5 | 2 | 14 | 20.5 | 35 | M60x2 | 66 | 38 | 95 |
NT-210 | 254 | 100 | 220 | 30 | 171.45 | 22 | 6-M16x100 | 75 | 5 | 38.7 | 51 | 14.25 | 8.5 | -10.5 | 2 | 16 | 25 | 40 | M85x2 | 94 | 43 | 110 |
NT-212 | 304 | 110 | 220 | 30 | 171.45 | 23 | 6-M16x110 | 91 | 6 | 51.4 | 61.3 | 15.75 | 8 | -15 | 2 | 21 | 28 | 50 | M100x2 | 108 | 51 | 130 |
NT-215 | 381 | 133 | 300 | 43 | 235 | 35 | 6-M20x135 | 117.5 | 6 | 61.3 | 82 | 15.25 | 7 | -16 | 5 | 22 | 43 | 62 | M130x2 | 139 | 66 | 165 |
NT-218 | 450 | 133 | 300 | 43 | 235 | 35 | 6-M20x135 | 117.5 | 6 | 82 | 82 | 15.25 | 7 | -16 | 5 | 22 | 43 | 62 | M130x2 | 139 | 66 | 165 |
