Mâm thủy lực 3 chấu xuyên lỗ AutoStrong

Liên hệ

Lỗ trục chính lớn hơn:

Lỗ trục chính lớn nhất trong mâm cặp vận hành bằng điện kiểu nêm

Trả góp qua thẻ

Visa, Master, JCB

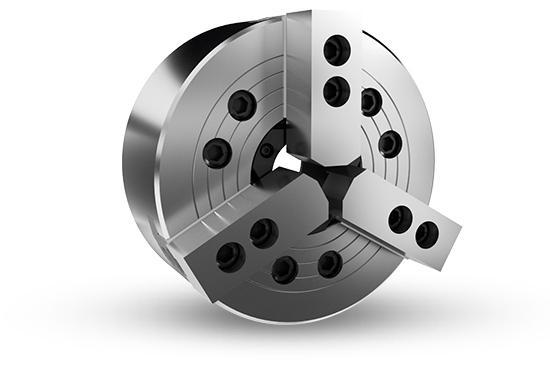

Mâm cặp thủy lực 3 chấu xuyên lỗ AutoStrong

Tính năng nổi bật của Mâm cặp thủy lực 3 chấu xuyên lỗ AutoStrong

Lỗ trục chính lớn hơn:

Lỗ trục chính lớn nhất trong mâm cặp vận hành bằng điện kiểu nêm

Thông số kỹ thuật	Lỗ trục chính (mm)	Hành trình pistong (mm)	Hành trình chấu (Trong Dia.) (Mm)	Lực kéo tối đa(kgf)	Lực kẹp tối đa (kgf)	Áp suất hoạt động tối đa (kgf / cm ² )	Tốc độ đối đa (vòng / phút)	Trọng lượng (kg)	Mômen quán tính I (kg‧m ² )	Xi lanh phù hợp	Phù hợp với chấu cứng	Phù hợp với chấu mềm	Phạm vi Đường kính ngoài (mm)
N-204	Ø26	10	5,4	1428	2906	31,6	8000	4	0,007	M0928	HJ05	HC04	Ø4-Ø110
N-205	Ø33	10	5,4	1784	3671	28,5	7000	7	0,018	M1036	HJ05	HC05	Ø6-Ø135
N-206	Ø45	12	5.5	2243	5812	28,5	6000	13,5	0,057	M1246	HJ06	HC06	Ø15-Ø169
N-208	Ø52	16	7.4	3558	9075	26,5	5000	23	0,17	M1552	HJ08	HC08	Ø20-Ø210
N-210	Ø75	19	8.8	4385	11319	27,5	4200	35	0,315	M1875	HJ10	HC10	Ø25-Ø254
N-212	Ø91	23	10,6	5812	14990	27,5	3300	56,5	0,737	M2091	HJ12	HC12	Ø30-Ø304
N-215	Ø117,5	23	10,6	7240	18355	23,5	2500	111	2,27	M2511S	HJ15	HC15	Ø50-Ø381
N-218	Ø117,5	23	10,6	7240	18355	23,5	2000	131	3.55	M2511S	HJ15	HC15	Ø50-Ø450
N-220	Ø180	23	10,6	9177	23861	30,6	1800	190	6,5	ML2816	HJ24-1	HC24-1	Ø120-Ø510
N-224	Ø205	26	12	9177	23861	26,5	1400	270	14,8	ML3320	HJ24-1	HC-24-1	Ø150-Ø610
N-232	Ø230	34	18	10197	24472	29,5	1200	470	41	ML3320	HJ24-1	HC24-1	Ø210-Ø800

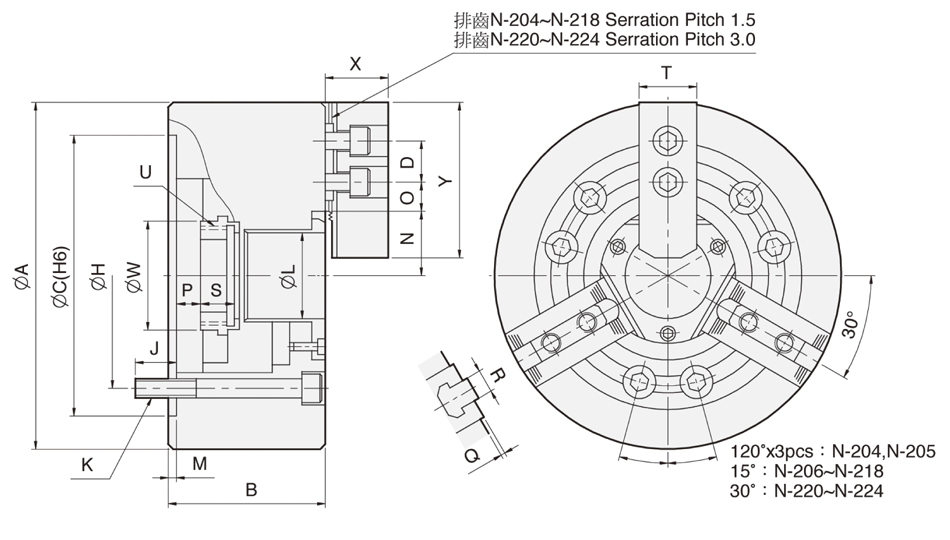

Kích thước	A	B	C (H6)	D	H	J	K	L	M	N cực đại.	O cực đại.	O min.	P cực đại.	P tối thiểu.	Q	R	S	T	U tối đa.	W	X	Y
N-204	110	59	85	14	70,6	16	3-M10x60	26	4	23,2	13,75	6,25	3.5	-6,5	2	10	17,5	23	M32x1,5	38	24	49,5
N-205	135	60	110	14	82,55	15	3-M10x60	33	4	26,5	19,75	7.75	1	-9	2	10	20	25	M40x1,5	44,5	31	62
N-206	169	81	140	20	104,78	16	6-M10x80	45	5	32	22,75	9,25	11	-1	2	12	19	31	M55x2	60	37	73
N-208	210	91	170	25	133,35	20	6-M12x90	52	5	38,7	29,75	11,75	14,5	-1,5	2	14	20,5	35	M60x2	66	38	95
N-210	254	100	220	30	171.45	22	6-M16x100	75	5	51.4	33,75	14,25	8.5	-10,5	2	16	25	40	M85x2	94	43	110
N-212	304	110	220	30	171.45	23	6-M16x110	91	6	61.3	45,75	15,75	số 8	-15	2	21	28	50	M100x2	108	51	130
N-215	381	133	300	43	235	35	6-M20x135	117,5	6	82	45,25	15,25	7	-16	5	22	43	62	M130x2	139	66	165
N-218	450	133	300	43	235	35	6-M20x135	117,5	6	82	79,75	15,25	7	-16	5	22	43	62	M130x2	139	66	165
N-220	510	134	380	60	330,2	35	6-M24x135	180	6	112,5	60,5	24,5	11	-12	5	25	38	64	M190x3	206	73	180
N-224	610	147	520	60	463,6	35	6-M24x150	205	6	139,9	87,5	24,5	16	-10	5	25	38	64	M215x3	230	73	180
