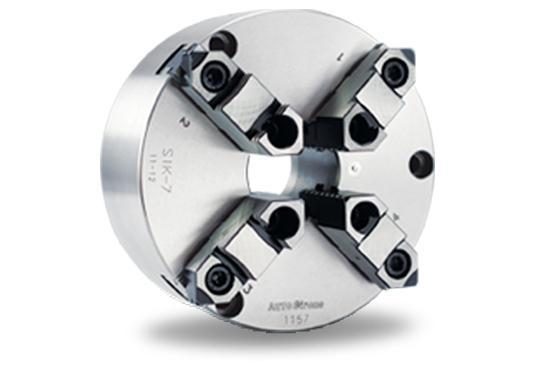

Mâm cặp 4 chấu cứng tự đinh tâm SIK mặt sau phẳng ( Gắn trước sau)
Tính năng của Mâm cặp 4 chấu cứng tự đinh tâm SIK
Hàm cứng được sử dụng để gia công phôi ống mỏng hình vuông hoặc bát giác.
Các hàm mềm có thể kẹp phôi hình chữ nhật sau khi được gia công đơn hướng.
Đặc điểm kỹ thuật giống như loại SK.
Thân được làm bằng MEEHANITE. Nó được sử dụng phù hợp để có tốc độ quay cao và bền gấp 3 lần so với vật liệu thông thường.

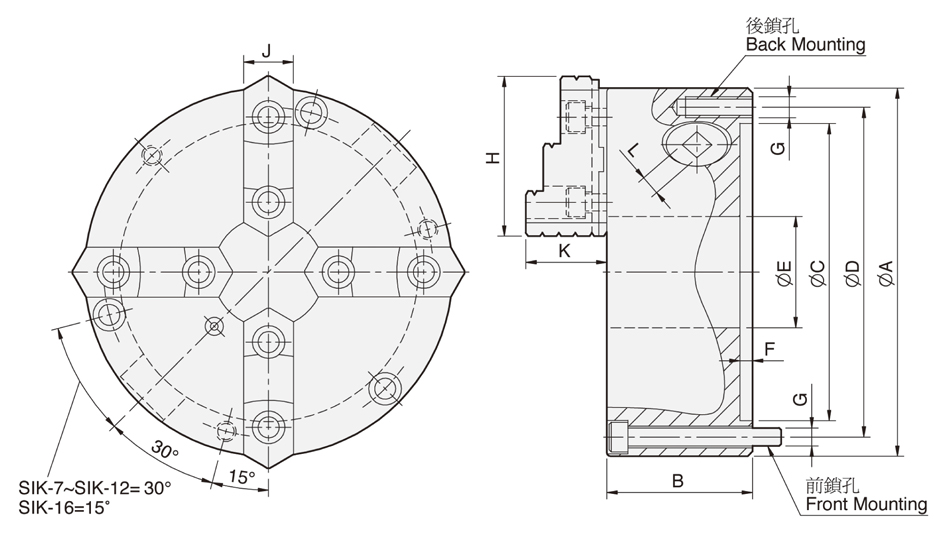

Bản vẽ Mâm cặp 4 chấu cứng tự đinh tâm SIK
Thông số kỹ thuật Mâm cặp 4 chấu cứng tự đinh tâm SIK
Thông số | A | B | C | D | E | F | G | H | J | K | L | Lực quay tay | Lực kẹp | Tốc độ lớn nhất | Khối lượng | Lực quán tính I | Dải kẹp |
Mặt sau / Mặt trước | Đường kính ngoài /Đường kính trong | ||||||||||||||||
SIK-7 | 192 | 76.5 | 155 | 172 | 58 | 5.5 | 3-M10 / 3-M10x80 | 82 | 28 | 42 | 11 | 11.0 | 2500 | 2000 | 14.1 | 0.06 | Ø8-Ø180 / Ø62-Ø170 |
SIK-9 | 232 | 84 | 190 | 210 | 70 | 6 | 3-M12 / 3-M12x90 | 96 | 32 | 51.2 | 12 | 15.0 | 3000 | 2000 | 22.2 | 0.16 | Ø11-Ø220 / Ø70-Ø210 |
SIK-12 | 310 | 96 | 260 | 285 | 105 | 7 | 3-M12 / 3-M12x110 | 114.5 | 40 | 56.8 | 14 | 21.0 | 4200 | 1800 | 45 | 0.58 | Ø15-Ø300 / Ø90-Ø290 |
SIK-16 | 405 | 122 | 345 | 375 | 160 | 8.7 | — / 6-M14x130 | 148.6 | 50 | 76.1 | 15 | 25.0 | 4500 | 1500 | 108 | 1.72 | Ø30-Ø380 / Ø110-Ø360 |
