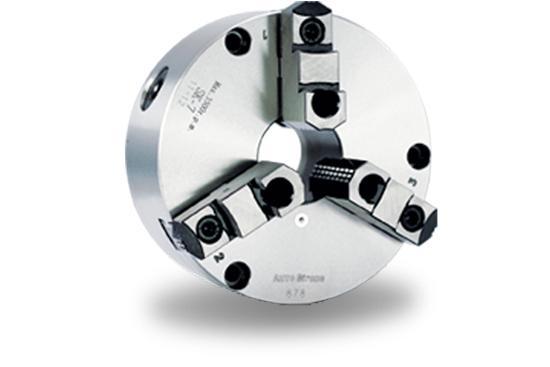

Mâm cặp 3 chấu cứng tự đinh tâm SK mặt sau phẳng ( Gắn trước sau)
Tính năng của Mâm cặp 3 chấu cứng tự đinh tâm SK
Mâm cặp SK có phạm vi kết hợp rộng hơn; chấu cứng thích hợp để cắt nặng; chấu mềm thích hợp để cắt nhẹ và chính xác.
Hàm cứng có thể được sử dụng làm hàm trong và hàm ngoài.
Độ chính xác của kẹp là 0,03mm (0,0012 inch) T.I.R.
Thân được làm bằng MEEHANITE. Nó được sử dụng phù hợp để có tốc độ quay cao và bền gấp 3 lần so với vật liệu thông thường.

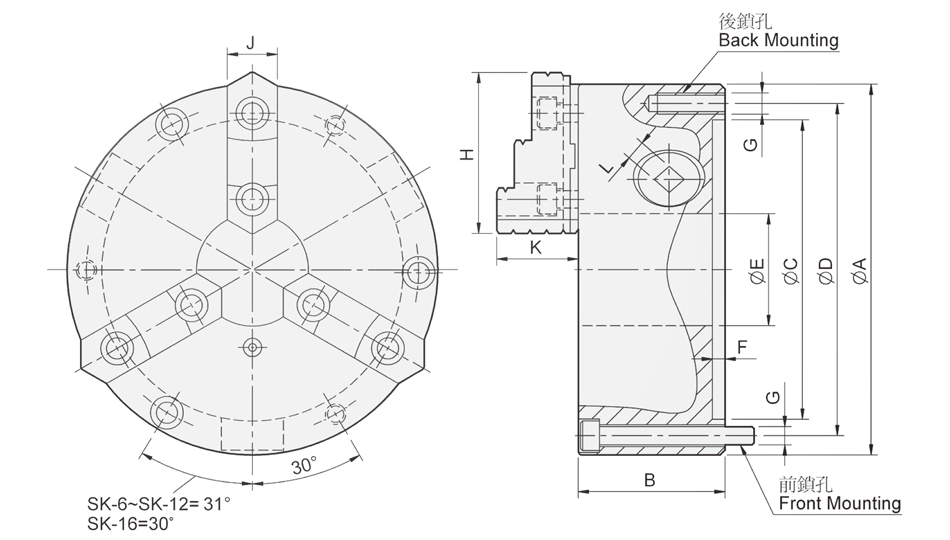

Bản vẽ Mâm cặp 3 chấu cứng tự đinh tâm SK
Thông số kỹ thuật Mâm cặp 3 chấu cứng tự đinh tâm SK
Thông số | A | B | C | D | E | F | G | H | J | K | L | Lực quay tay | Lực kẹp | Tốc độ lớn nhất | Khối lượng | Lực quán tính I | Dải kẹp |
Mặt sau / Mặt trước | Đường kính ngoài /Đường kính trong | ||||||||||||||||
SK-4 | 112 | 58 | 80 | 95 | 32 | 4.8 | — / 3-M8x65 | 47 | 19 | 31.6 | 8 | 4.5 | 1200 | 2500 | 3.8 | - | Ø3-Ø95 / Ø34-Ø90 |
SK-6 | 167 | 67 | 130 | 147 | 45 | 5.5 | 3-M10 / 3-M10x70 | 72 | 26 | 40.2 | 10 | 9.0 | 2200 | 2000 | 9 | 0.03 | Ø4-Ø160 / Ø55-Ø150 |
SK-7 | 192 | 76.5 | 155 | 172 | 58 | 5.5 | 3-M10 / 3-M10x80 | 81.2 | 28 | 42 | 11 | 11.0 | 2500 | 2000 | 13.8 | 0.06 | Ø8-Ø180 / Ø62-Ø170 |
SK-8 | 200 | 76.5 | 160 | 176 | 58 | 5.5 | 3-M10 / 3-M10x80 | 82 | 28 | 42 | 11 | 11.0 | 2500 | 2000 | 15.5 | 0.07 | Ø8-Ø190 / Ø68-Ø180 |
SK-9 | 232 | 84 | 190 | 210 | 70 | 6 | 3-M12 / 3-M12x90 | 90.9 | 32 | 51.2 | 12 | 15.0 | 3000 | 2000 | 22 | 0.16 | Ø11-Ø220 / Ø70-Ø210 |
SK-10 | 273 | 87 | 230 | 250 | 89 | 8 | 3-M12 / 3-M12x90 | 100.5 | 35 | 56.7 | 12 | 19.5 | 4000 | 1800 | 29.7 | 0.26 | Ø12-Ø260 / Ø80-Ø250 |
SK-12 | 310 | 96 | 260 | 285 | 105 | 7 | 3-M12 / 3-M12x110 | 114.5 | 40 | 56.8 | 14 | 21.0 | 4200 | 1800 | 43.5 | 0.58 | Ø15-Ø300 / Ø90-Ø290 |
SK-16 | 405 | 122 | 345 | 375 | 160 | 8.7 | — / 6-M14x130 | 148.6 | 50 | 76.1 | 15 | 25.0 | 4500 | 1500 | 98 | 1.72 | Ø30-Ø380 / Ø110-Ø360 |
