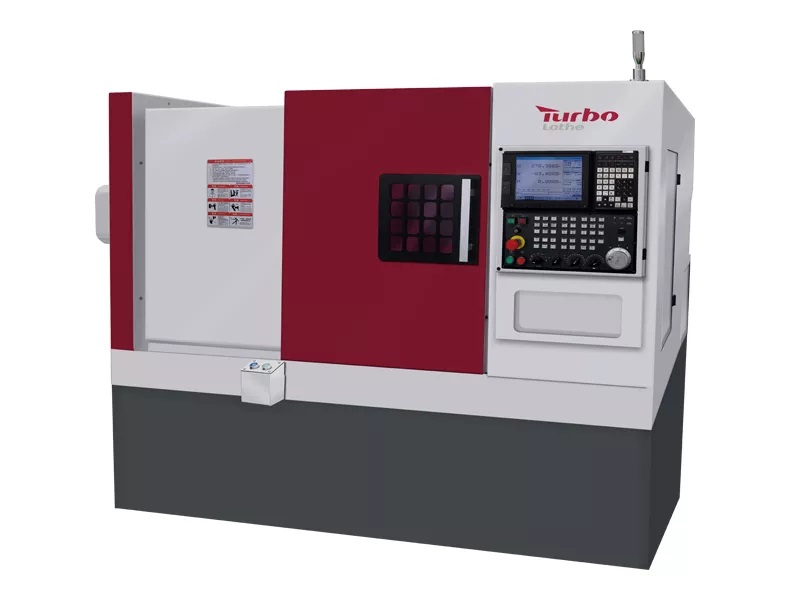

GIỚI THIỆU CHUNG VỀ MÁY TIỆN CNC BĂNG NGHIÊNG HT350
HTC350 có đường kính quay tối đa trên băng 350mm, chiều dài gia công tối đa 150mm, thiết kế băng nghiêng 45°.

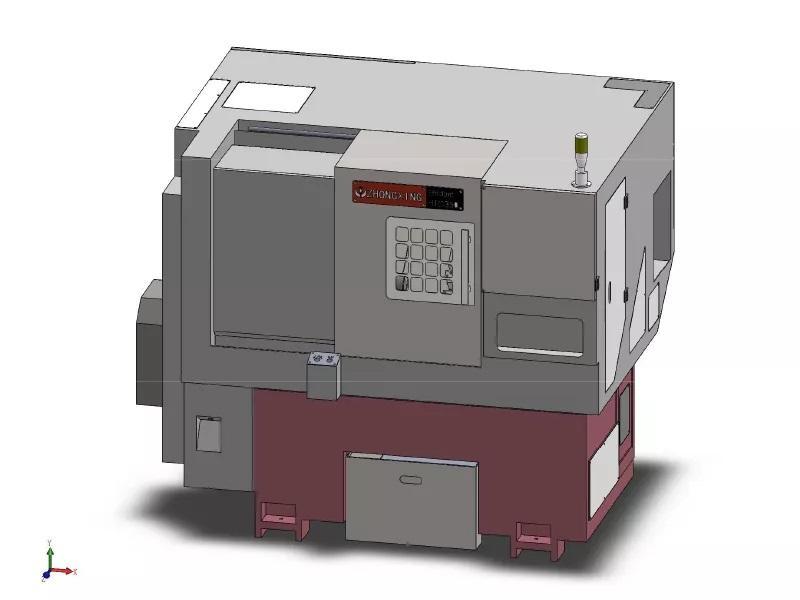

Máy được trang bị che chắn inox toàn phần và hệ thống thoát phoi tự động, có băng tải phoi, không cần vệ sinh thủ công.
Kết cấu nhỏ gọn, không sử dụng ụ động, đặc biệt phù hợp gia công chi tiết dạng đĩa.
Gia công trục dài → khuyến nghị H36
Cần ổ dao tháp (power turret) → khuyến nghị HTC500
HTC350 không lắp turret, nhưng có thể lắp đầu dao động lực (power head) trên bàn trượt để khoan – phay đơn giản.
Trục chính A2-5, tốc độ tối đa 4000 vòng/phút, dùng collet hoặc mâm cặp 6 inch.
TÍNH NĂNG NỔI BẬT (HIGHLIGHTS)

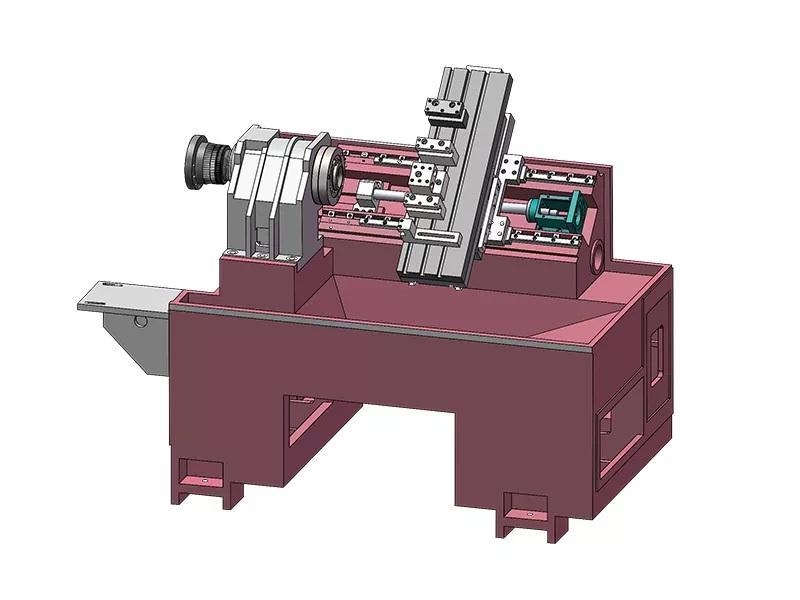

Thân bệ liền khối bản rộng + bàn trượt nghiêng 45°
→ Đảm bảo độ ổn định lâu dài khi gia công.Ray trượt bi tuyến tính HIWIN, bố trí khẩu độ lớn
→ Kết cấu vững chắc, độ cứng cao, phù hợp cắt tải nặng.
Bàn trượt dạng kết cấu tam giác, chống biến dạng tốt.Cụm trục chính chính xác cao
Vitme bi HIWIN/PMI
Ổ đỡ vitme LYC
→ Đảm bảo độ chính xác khi vận hành dài hạn.
Tùy chọn mở rộng tự động hóa
Bộ dò dao (Tool presetter)
Cấp phôi thanh (Bar feeder)
Gắp sản phẩm (Part catcher)
Băng tải phoi (bên hông hoặc phía sau)
THÔNG SỐ KỸ THUẬT (TECHNICAL DATA)
| Hạng mục | Thông số |
|---|---|
| Đường kính quay tối đa trên băng | Φ350 mm |
| Đường kính quay tối đa trên bàn trượt | Φ120 mm |
| Khả năng phôi thanh | Φ40 mm |
| Đường kính lỗ trục chính | Φ48 mm |
| Tốc độ trục chính tối đa | 4000 vòng/phút |
| Công suất động cơ chính | 3.7 kW |
| Hành trình trục X / Z | 300 / 320 mm |
| Tốc độ chạy nhanh X / Z | 25 / 25 m/phút |
| Kiểu gá dao | Dao liền (Gang type) |
| Số vị trí dao tiêu chuẩn | 5 |
| Quy cách dao tiện / doa | 20×20 mm / Φ32 |
| Độ đảo hướng kính | ≤ 0.01 mm |
| Độ chính xác định vị | ≤ 0.01 mm |
| Độ lặp lại | ≤ 0.01 mm |
| Độ tròn chi tiết | 0.01 mm |
| Độ đồng đều theo chiều dọc | 0.1 / 75 mm |
| Kết cấu máy | Băng nghiêng liền khối |
| Trọng lượng máy | 1450 kg |
| Kích thước (DxRxC) | 1910 × 1410 × 1660 mm |
CẤU HÌNH TIÊU CHUẨN (STANDARD)
Hệ điều khiển GSK / HNC
5 vị trí dao liền (Gang type)
Trục chính A2-5
Collet
Vitme bi nội địa
Ray trượt tuyến tính HIWIN
Che chắn bảo vệ
Hệ thống làm mát & hồi dung dịch
Bơm làm mát 120W
Động cơ chính 3.7 kW
