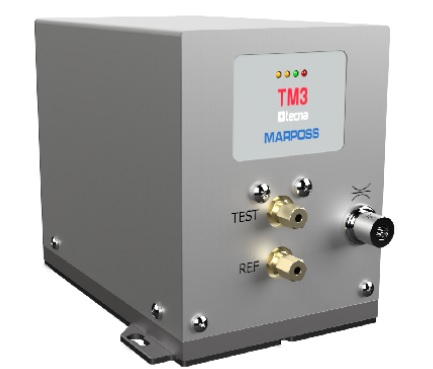

Thiết bị kiểm tra rò rỉ DELTA TM3PD - Tecna Marposs
Mô-đun kiểm tra rò rỉ bằng phương pháp đo tự động chênh lệch áp suất
Tính năng đặc trưng
- Kiểm tra rò rỉ lên đến 30 bar
- Độ phân giải lên đến 0,1 Pa, thang đo đầy đủ vi sai từ 10 đến 50 mbar
- Tích hợp đầy đủ khí nén và điện tử
- Thời gian kiểm tra giảm
- Dễ sử dụng và cài đặt
- Giao diện kỹ thuật số cho PLC
- Giao thức truyền thông RS485 và USB
- Lên đến 300 bảng kiểm tra
Mô-đun khí nén DELTA TM3PD đại diện cho sự pha trộn của thiết bị kiểm tra rò rỉ truyền thống và là giải pháp tốt nhất để tích hợp một trạm kiểm tra đáng tin cậy và nhỏ gọn vào hệ thống tự động của bạn.
Việc không có các nút và màn hình đã cho phép giảm kích thước tổng thể, để đảm bảo vị trí của chúng trong bất kỳ loại hệ thống nào, càng gần thành phần được thử nghiệm càng tốt, giảm thiểu khối lượng không cần thiết và tăng tốc độ và độ nhạy của thử nghiệm.
Các mô-đun khí nén DELTA TM3PD có thể được kết nối và điều khiển bởi bất kỳ PLC nào.
DELTA TM3P có thể được giao tiếp với:
- PHẦN MỀM QUẢN LÝ để quản lý mô-đun TM3, lưu trữ dữ liệu và kiểm soát quá trình thống kê (SPC)
- Hệ thống PLC truyền thống
Thông số kỹ thuật
Nguồn điên yêu cầu | 24 Vdc - 1 A max |
Đường khí nén
Cảm biến hiệu chuẩn | Không khí khô, không ngưng tụ, được lọc 5 micron và không chứa dầu, tuân thủ ISO8573-1, phụ kiện ống 6x4 mm 4x2,5 / 6x4 / 8x6 mm Áp suất thí điểm tương thích với thang đo đầy đủ của thiết bị Quy trình phần mềm điều khiển từ xa với các thiết bị mẫu bên ngoài
2x24 bits |
Bộ chuyển đổi A/D | |
Bộ điều chỉnh áp suất | Bên ngoài (tùy chọn) |
Các chỉ số | 4 đèn LED: hai màu vàng (giai đoạn thử nghiệm), màu xanh lá cây (đạt), màu đỏ (không thành công) |
Bộ đếm kiểm tra | Tổng số đã PASSED và FAILED, có thể đặt lại thành 0 |
Đồng hồ | Đồng hồ Ngày và giờ, sao lưu tối đa 7 ngày |
Chương trình parameters | Lên đến 300 bảng thử nghiệm, các thông số thử nghiệm chung |
Kết nối PLC
Giao thức kết nối | 2 đầu vào photocoupled: START / RESET 4 đầu ra photocoupled: TEST RUNNING, PASSED, FAILED, ALARM 3 đầu vào kỹ thuật số bổ sung (I3) Giao thức truyền thông RS485 và USB với giao thức Modbus |
Két nối Staubli® | Đối với LEAKMASTERS khả dụng với kết nối bên ngoài |
Khớp nối | Nhôm Anod không sơn |
Dịch vụ hiệu chuẩn
Mỗi thiết bị đều được đính kèm với một báo cáo hiệu chuẩn do Tecna srl phát hành.
Theo các yêu cầu của tiêu chuẩn ISO9001, việc hiệu chuẩn phải được kiểm tra xác nhận theo các khoảng thời gian quy định với bộ kiểm tra chuẩn trong nước hoặc quốc tế.
Tecna srl, thông qua nhân viên chuyên môn của riêng mình và các công cụ được chứng nhận, cung cấp hoàn thành dịch vụ hiệu chuẩn theo lịch trình.
Phụ kiện
Bộ điều chỉnh áp suất
Bộ lọc không khí
Phương pháp vận hành
Giảm chênh lệch áp suất
Chu kỳ thử nghiệm dựa trên sự so sánh giữa sản phẩm được thử nghiệm và thể tích đối chứng. Bằng cách này, ảnh hưởng của độ lún áp suất bên trong sản phẩm được thử nghiệm được giảm xuống và tăng độ chính xác trong việc phát hiện tỷ lệ rò rỉ, đạt được kết quả xuất sắc trong một khoảng thời gian nhanh hơn.
NGUYÊN TẮC VẬN HÀNH
Chu kỳ thử nghiệm bao gồm ba giai đoạn:
ĐIỀN (thời gian T1):
Sản phẩm đang được thử nghiệm được làm đầy đến áp suất thử nghiệm danh định được lập trình.
CÀI ĐẶT (thời gian T2):
Giai đoạn này là cần thiết để giải quyết áp suất bên trong sản phẩm đang được thử nghiệm.
ĐO LƯỜNG (thời gian T3):
Đo chênh lệch áp suất tạo ra giữa sản phẩm được thử nghiệm và thể tích chuẩn.
Sự mất mát có thể được chỉ ra là chênh lệch áp suất
(ΔP), hoặc được tính bằng cm³ / phút hoặc cm³ / h
