TX120D là máy tiện có tổ hợp đài dao CNC do công ty chúng tôi phát triển.

Bố cục tổng thể của nó là trục chính vuông góc với tháp pháo, điều này làm giảm đáng kể khả năng giao thoa giữa dụng cụ và phôi.

Nó áp dụng cấu trúc thiết kế của giường phẳng bằng gang, ray dẫn hướng trượt và đài dao khóa thủy lực 12 trạm BMT, có các đặc điểm của cấu trúc nhỏ gọn, độ cứng cao và độ chính xác cao.

%MINIFYHTMLeb6d036ab9817e8fedeb48185fad613017%

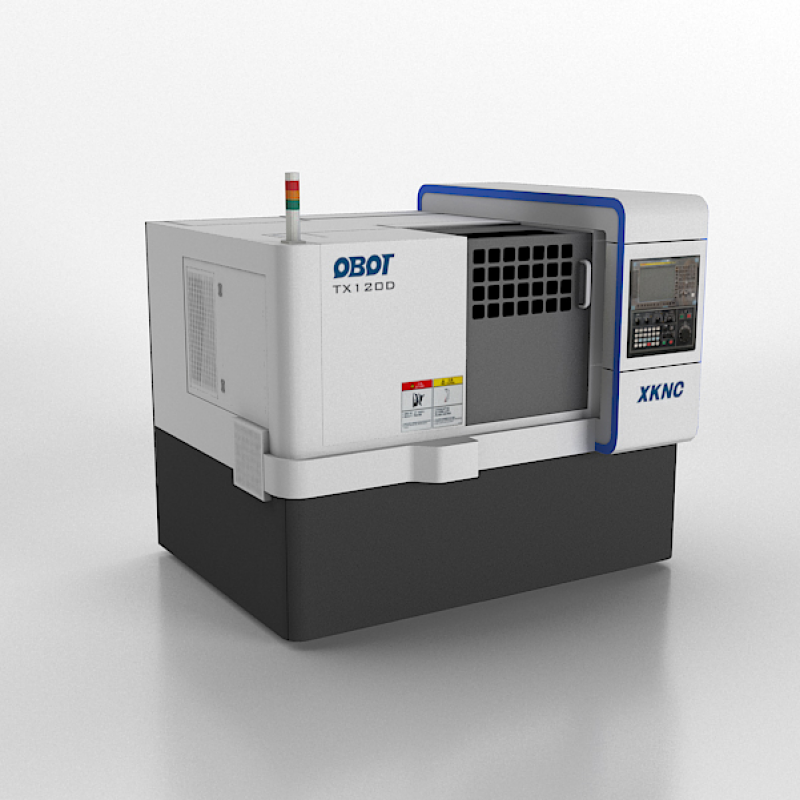

Máy tiện CNC Trung Quốc - XKNC TX120D

 Máy tiện CNC Trung Quốc - XKNC TX120D

Máy tiện CNC Trung Quốc - XKNC TX120D

TX120D là máy tiện có tổ hợp đài dao CNC do công ty chúng tôi phát triển.

Bố cục tổng thể của nó là trục chính vuông góc với tháp pháo, điều này làm giảm đáng kể khả năng giao thoa giữa dụng cụ và phôi.

Nó áp dụng cấu trúc thiết kế của giường phẳng bằng gang, ray dẫn hướng trượt và đài dao khóa thủy lực 12 trạm BMT, có các đặc điểm của cấu trúc nhỏ gọn, độ cứng cao và độ chính xác cao.

Tính năng thiết kế

1.Khung máy

khung Máy tiện CNC Trung Quốc - XKNC TX120DKT120D

Độ cứng cao và trọng tâm thấp đúc giường nằm ngang để đảm bảo sự ổn định của quá trình xử lý lâu dài.

Tách dầu-nước được thực hiện trên kết cấu để tránh sự nhiễm bẩn của chất làm mát bởi dầu bôi trơn và kéo dài tuổi thọ của chất làm mát.

2.Trục chính

trục chính

1. Lõi trục: Nó sử dụng nhiều phương pháp xử lý nhiệt và xử lý tốt các vật liệu trục chính độc đáo.

2. Vòng bi: sử dụng các vòng bi nhập khẩu có độ chính xác cao, cải thiện đáng kể độ cứng cao của máy.

3. Chống thấm nước: sử dụng vòng chống thấm tiên tiến nhập khẩu.

4. Đường kính lỗ xuyên là 42mm và tốc độ tối đa là 5000 vòng / phút.

lõi trục chính

1. Cấu hình đặc biệt có thể được trang bị trục xoay điện tích hợp sẵn. Trục chính động cơ tích hợp của XKNC-TX85D được làm mát bằng bộ trao đổi nhiệt dầu để đảm bảo trục chính tốc độ cao và độ chính xác cao.

2. Nó phù hợp để gia công phôi với độ chính xác và độ mịn cao, giúp cải thiện đáng kể hiệu quả sản xuất.

3.Đài dao thủy lực

đài dao thủy lực

Đài Dao BMT 12 trạm, truyền động servo, định vị dây xích hai đầu, khóa thủy lực, tốc độ thay dao, độ cứng cao, độ chính xác định vị lặp lại cao, cấu trúc đơn giản, dễ bảo trì.



kích thước đài dao

4.Bộ điều khiển

bộ điều khiển

Hệ điều hành FANUC

1. Tốc độ cao và độ chính xác cao khai thác cứng.

2. Chu trình gia công tổng hợp giúp đơn giản hóa việc lập trình máy tiện.

3. Chức năng nội suy hình trụ, có thể được lập trình theo chế độ xem đã phát triển của bề mặt hình trụ.

4. Lập trình kích thước trực tiếp đơn giản hóa việc lập trình chương trình bộ phận.

5. Bù lỗi cao độ bộ nhớ có thể bù lỗi trong hệ thống cơ khí chẳng hạn như lỗi mũi vít. Dữ liệu bù được lưu trong bộ nhớ của CNC dưới dạng các tham số.

6. Máy CNC được tích hợp chức năng lập trình PMC để điều khiển máy và thiết bị bên ngoài.

7. Mô-đun bộ nhớ ngẫu nhiên, có thể thay đổi trực tiếp chương trình PMC và chương trình thực thi macro trên máy CNC.

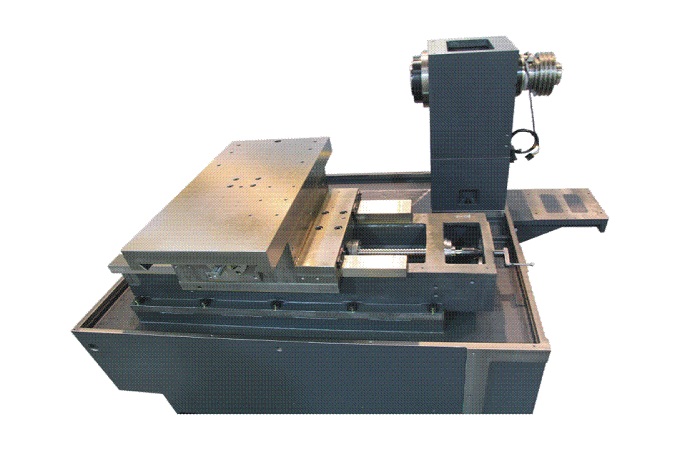

5.Bàn máy

bàn máy

Cấu trúc rãnh cứng nhịp rộng có độ cứng cao hình chữ nhật trục Z, cấu trúc rãnh cứng có độ cứng cao định hướng trục X, nguồn cấp dữ liệu sử dụng ổ trục vít bi, do đó độ chính xác vị trí và tốc độ phản hồi động duy trì ở mức cao .

6.Mâm cặp điện

mâm cặp điện

7.Ụ chống tâm

1. Nó sử dụng đầu quay nhẹ có thể thay thế ban đầu và trục côn Morse MT No2 được kết nối với máy công cụ. Nó có tốc độ cao, độ chính xác cao, độ ổn định cao và không dễ bị mài mòn.

2. Ụ có thể lập trình, phạm vi điều chỉnh hướng Z: 125mm.

ụ chống tâm

3. Đầu ụ sử dụng đầu quay nhẹ có thể thay thế ban đầu được nhập khẩu. Chế độ kết nối với máy công cụ là côn Mohs MT No2 lắp đặt và sử dụng rất tiện lợi và tin cậy. Nó thích hợp cho trục quay chung tốc độ cao, độ chính xác cao và trục quay dài. Nhân vật tốt và không dễ mặc.

8.Hệ thống thủy lực

hệ thống thủy lực

9.Thiết bị làm mát công suất cao

thiết bị làm mát công suất cao

10.Thiết bị phanh đài dao

thiết bị phanh đài dao

Thông số kỹ thuật

THÔNG SỐ KỸ THUẬT MÁY

Model

TX120D

TX120Y

Công suất

Đường kính gia công lớn nhất

(Mâm cặp gia công)

6 inch

6 inch

Đường kính gia công qua lỗ

Φ 120mm

Φ 120mm

Chiều dài gia công lớn nhất(

120mm

120mm

Trục chính

Tốc độ trục chính

Tối đa 5000 vòng / phút

Tối đa 5000 vòng / phút

Thông qua đường kính lỗ

Φ 42mm

Φ 42mm

Số dải tốc độ

Không ngừng (S hướng dẫn)

Không ngừng (S hướng dẫn)

Chiều cao từ sàn đến tâm trục chính

1100mm

1220mm (

Di chuyển nhanh chóng

Tháp dao

Di chuyển nhanh theo trục X

15 phút / phút

15 phút / phút

Di chuyển nhanh theo trục Z

-

10m / phút

Số công cụ

20m / phút

20m / phút



Tốc độ quay

Dao dĩa

12把

12把

Tốc độ tối đa

0,9 giây

0,9 giây

Hành trình

 Hành trình trục X

Tối đa 5000 vòng / phút

Tối đa 6000 vòng / phút



Z Trục   Z

145mm

125mm

Phạm vi điều chỉnh của giá đỡ phía sau

-

± 40mm

Hành trình trục sau

320mm

250mm

Động cơ

Động cơ servo trục chính

7,5 / 11kW

7,5 / 11kW

(X / Z)Động cơ servo

X / Z :1,8 kW

X / Z :1,8 kW    Y:1,2kW

Động cơ điện ổ dao

1,5 / 2,2kW

1,5 / 3,7kW

Công suất động cơ chỉ số đài dao

1,2kW

1,2kW

V.v

Công suất điện cần thiết

15KVA ,AC200V ± 10%,50Hz

15KVA ,AC200V ± 10%,50Hz

Thùng làm mát

140L

140L

Diện tích sàn

2050 * 1600 * 1710 mm

2100 * 1600 * 1880 mm

Khối lượng máy

2400Kg

2800Kg

2.TÍNH NĂNG KỸ THUẬT KHÁC

Model

TX120D

TX120Y

Bộ phận điều khiển

FANUC 0i TF

FANUC 0i TF

Trục điều khiển

(X / Z) Điều khiển đồng thời 2 trục, 1 trục ở chế độ thủ công

(X / Y / Z) 、 3 chế độ điều khiển đồng thời, 1 trục ở chế độ thủ công

Hệ thống đầu vào

Nhập liệu bằng bàn phím MDI、kết hợp sử dụng lập trình tuyệt đối / gia tăng

Nhập liệu bằng bàn phím MDI、kết hợp sử dụng lập trình tuyệt đối / gia tăng

Độ dài lưu trữ chương trình

512 KB

512 KB

Chức năng nội suy

Nội suy tuyến tính、Nội suy cung tròn、Nội suy tọa độ cực、Nội suy hình trụ

Nội suy tuyến tính、Nội suy cung tròn、Nội suy tọa độ cực、Nội suy hình trụ

Sai số nhỏ nhất



0,0001mm

Bước tiến nhỏ nhất

trục X

0,0005mm

0,0005mm

trục Z

0,001mm

0,001mm

Trục C

0,001 °

0,001 °

Bước tiến dao

-

-

Phần bù dao



128 chiếc

Phần bù dao

Hình học

± 999,9999

± 999,9999



± 9,9999

± 9,9999

Các chức năng phụ trợ

-

-

Số lượng chương trình có thể đăng ký

-

-



-

-

Nguồn cấp dữ liệu tay cầm

0,1 / 0,01 / 0,001mm

0,1 / 0,01 / 0,001mm

Thời gian dừng

0 ~99999,999

0 ~99999,999

Tốc độ ghi đè nguồn cấp dữ liệu

0 ~ 150%

0 ~ 150%

Ghi đè ngang nhanh

F0 ,25,50,100%

F0 ,25,50,100%

Giao diện đầu vào / đầu ra

CF卡 接口 , 以太网 接口 ,USB接口

CF卡 接口 , 以太网 接口 ,USB接口

Ngôn ngữ hiển thị

中文 、 英语 、 日语Tiếng Trung、Tiếng Anh、Tiếng Nhật(十五 种 可选)

中文 、 英语 、 日语Tiếng Trung、Tiếng Anh、Tiếng Nhật(十五 种 可选)
