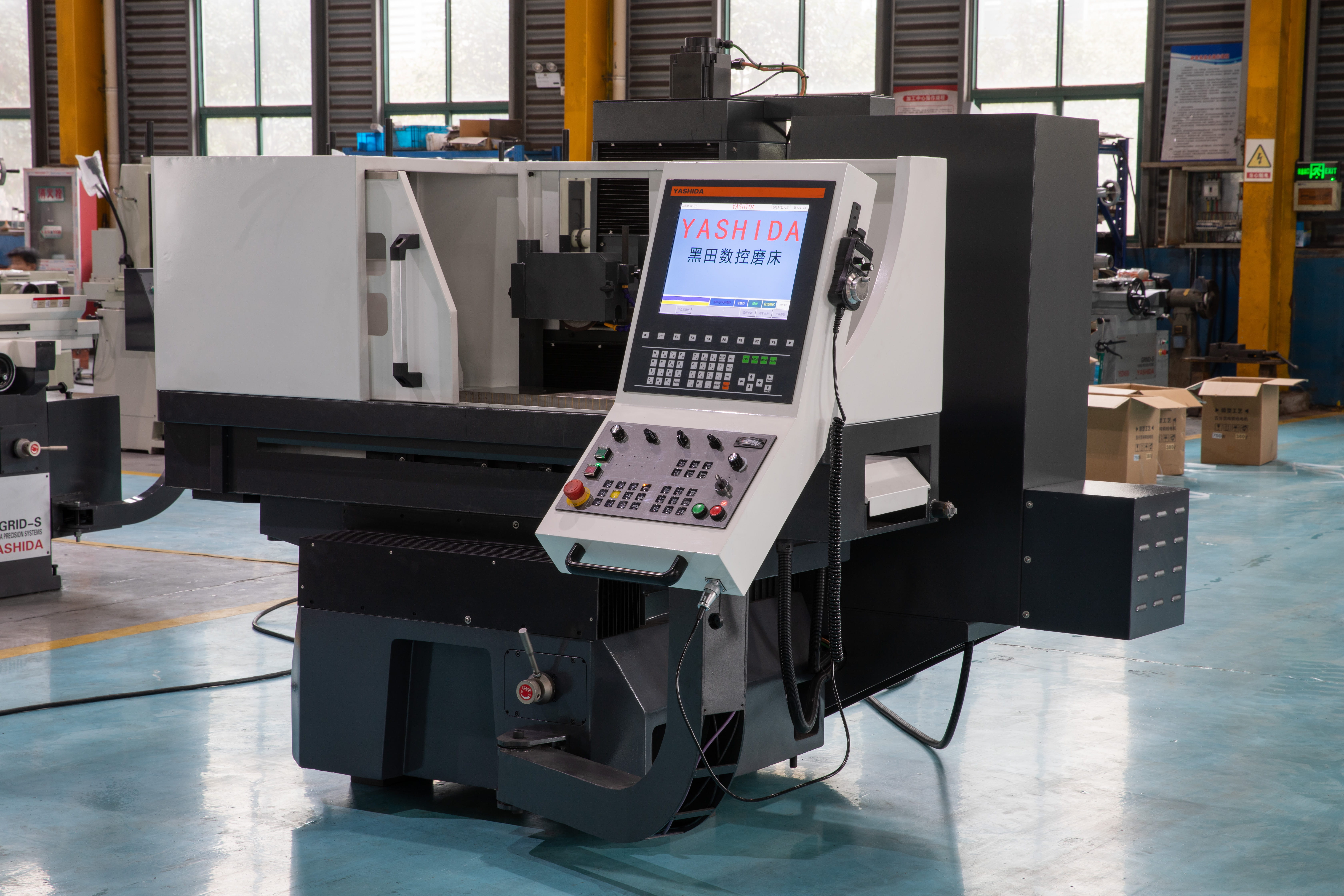

YSD-525CNC là máy mài phẳng với hành trình X/Y/Z 500/250/450 mm và bàn máy 500 × 200 mm. Phạm vi cung cấp mô tả ba trục servo, màn hình LCD 15 inch và cổng truyền thông nối tiếp dự phòng.
Đặc điểm nổi bật

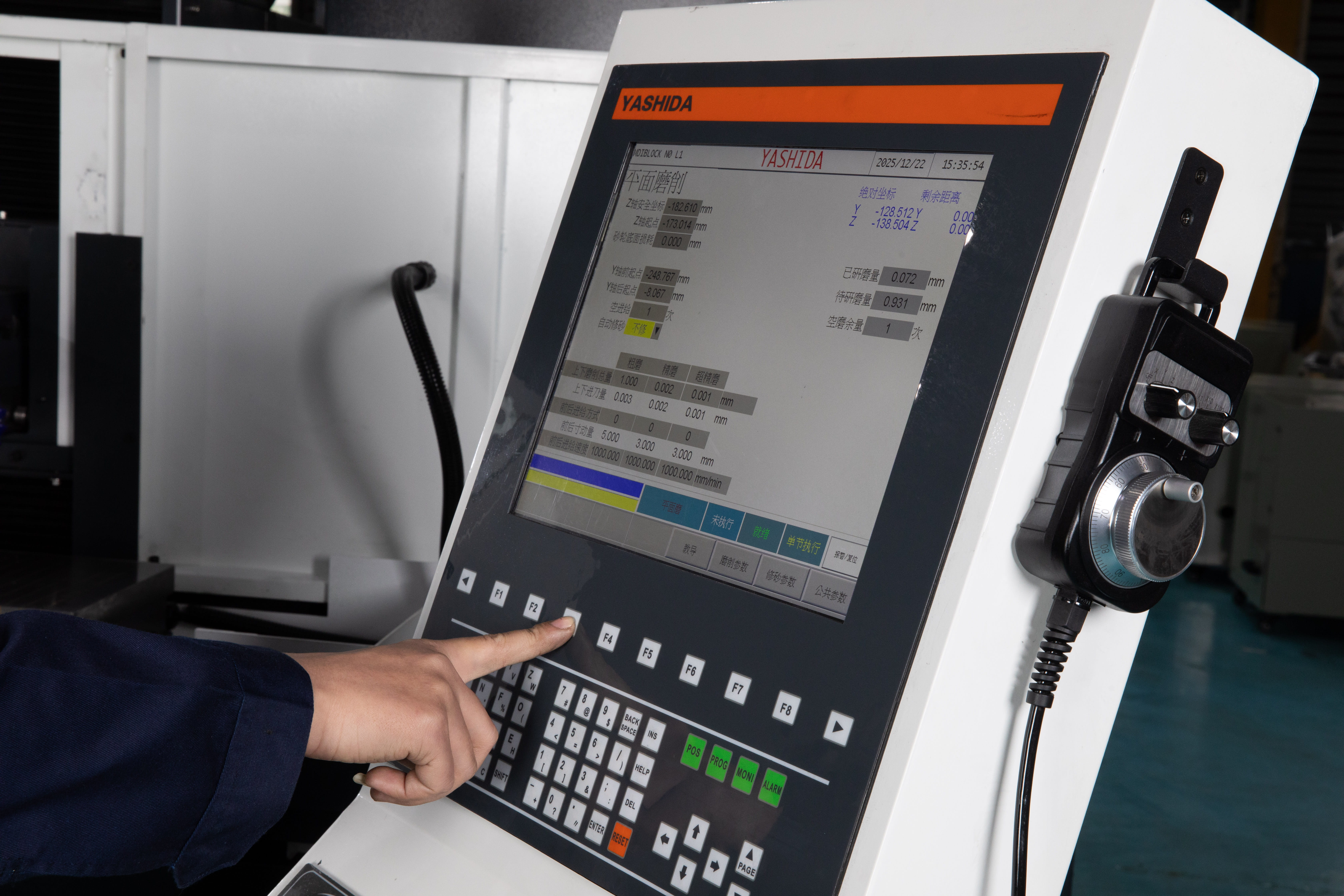

Hệ điều khiển. Danh mục linh kiện liệt kê hệ Syntec MA21, động cơ servo X 1,7 kW và servo Y/Z 1,1 kW. Cấu hình điều khiển được chốt theo đơn hàng.
Dẫn hướng và đo vị trí. Các trục được liệt kê sử dụng dẫn hướng tuyến tính, vít me bi và thước đo tuyến tính. Kết cấu này phục vụ điều khiển chuyển động chính xác.
Trang bị vận hành. Che chắn bán kín, làm mát và bôi trơn tập trung hỗ trợ quá trình vận hành và bảo dưỡng máy.
Thông số kỹ thuật
| Hạng mục | Thông số hoặc cấu hình |
|---|---|
| Hành trình X | 500 mm |
| Hành trình Y | 250 mm |
| Hành trình Z | 450 mm |
| Khoảng cách đầu trục đến bàn | 500 mm |
| Kích thước rãnh T | 16 × 25 mm |
| Bàn máy theo X | 500 mm |
| Bàn máy theo Y | 200 mm |
| Tải trọng bàn tối đa | 100 kg |
| Tốc độ trục chính | 2800 vòng/phút |
| Động cơ trục chính | 2.2 kW/3 HP |
| Độ côn và đường kính ngoài đầu trục | 1:5, Ø80 |
| Tốc độ X | Xác nhận theo cấu hình đặt hàng |
| Tốc độ Y | Xác nhận theo cấu hình đặt hàng |
| Tốc độ Z | Xác nhận theo cấu hình đặt hàng |
| Tiến mài nâng hạ theo tài liệu | 0.001-0.03 mm/min |
| Động cơ làm mát | 1/8 HP |
| Động cơ hút bụi | 3 HP |
| Cấu hình thủy lực | Xác nhận theo cấu hình đặt hàng |
| Công suất điện yêu cầu | Xác nhận theo cấu hình đặt hàng |
| Kích thước máy | Xác nhận theo cấu hình đặt hàng |
| Khối lượng máy | Khoảng 2200 kg |
Ứng dụng
Máy phục vụ mài phẳng và các bề mặt cần gia công theo đồ gá phù hợp. Khi yêu cầu mài mặt góc, rãnh hoặc chi tiết có hình dạng đặc biệt, cần xác nhận phương án gá, đá mài và hành trình thực tế. Khách hàng nên cung cấp bản vẽ, vật liệu, độ cứng, dung sai và sản lượng để lựa chọn cấu hình.
Phụ kiện và cấu hình đi kèm
| Hạng mục | Thông số hoặc cấu hình |
|---|---|
| Hệ thống dung dịch làm mát | 1 hệ thống |
| Bôi trơn tập trung tự động | 1 hệ thống |
| Đèn làm việc | 1 bộ |
| Hộp dụng cụ cơ bản | 1 bộ |
| Vít cân chỉnh và đế chân | Theo bộ máy |
| Màn hình LCD 15 inch | 1 bộ |
| Che chắn bán kín | 1 bộ |
| Cổng truyền thông nối tiếp dự phòng | Theo cấu hình |
Phụ kiện tùy chọn
Phụ kiện tùy chọn được tư vấn và xác nhận riêng theo yêu cầu gia công; không mặc định nằm trong phạm vi cung cấp tiêu chuẩn.
Tài liệu bàn giao
Hướng dẫn vận hành và bảo dưỡng; phiếu kiểm tra độ chính xác xuất xưởng.
Tư vấn và báo giá
Liên hệ để được tư vấn máy mài phẳng cnc ysd-525cnc. Vui lòng cung cấp bản vẽ, vật liệu và độ cứng phôi, yêu cầu bề mặt cùng sản lượng dự kiến để lựa chọn máy, đá mài và phụ kiện phù hợp. Phạm vi giao hàng và điều kiện nghiệm thu được chốt trong báo giá, hợp đồng.
