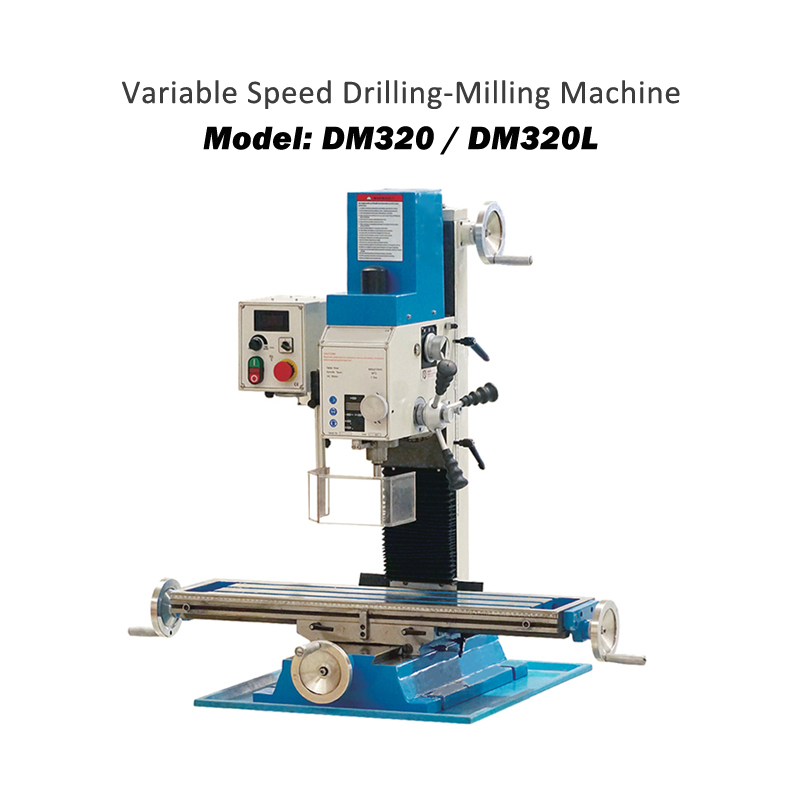

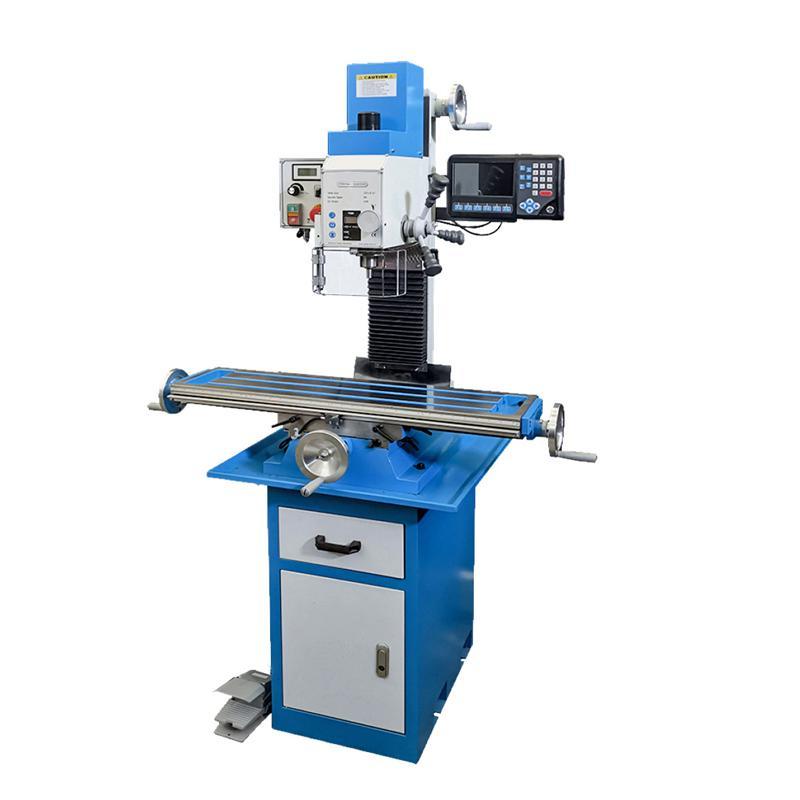

Máy Khoan Phay Truyền Đai DM320 (Belts Drive Milling Drilling Machine DM320)
Giới thiệu
DM320 là dòng máy khoan phay công suất trung – lớn, sử dụng truyền động dây đai, phù hợp cho các xưởng cơ khí vừa và lớn, gia công chi tiết có kích thước lớn và yêu cầu độ ổn định cao.
Máy nổi bật với kết cấu cứng vững, bàn làm việc lớn và khả năng vận hành êm, phù hợp cho gia công liên tục.
Mô tả sản phẩm

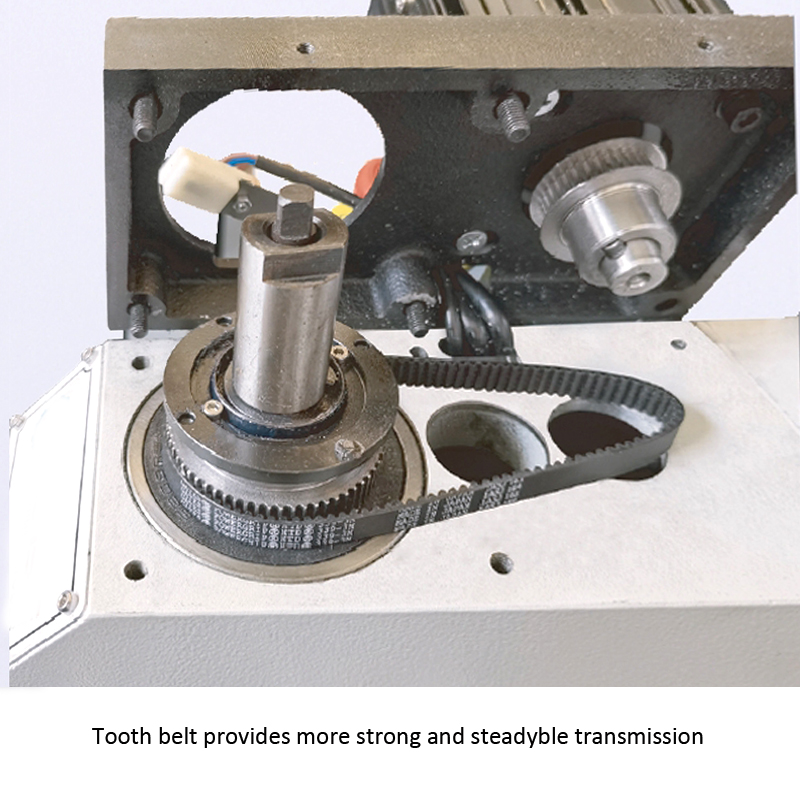

DM320 sử dụng hệ truyền động dây đai giúp máy vận hành êm, giảm rung và tiếng ồn so với hệ truyền động bánh răng. Tốc độ trục chính có thể thay đổi theo nhiều cấp, đáp ứng đa dạng nhu cầu gia công.

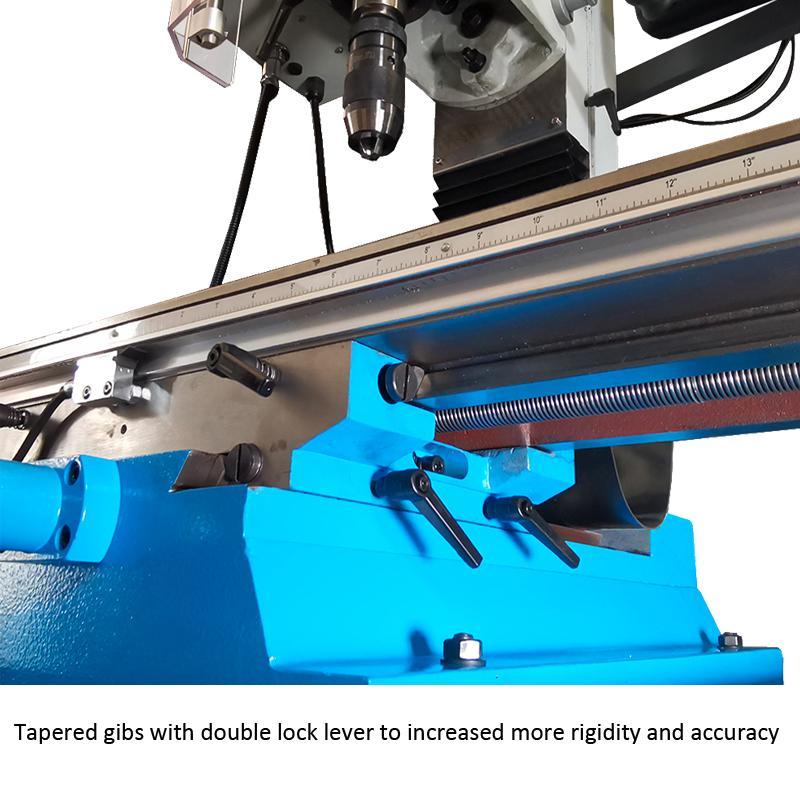

Hệ thống dẫn hướng dạng đuôi én được gia công chính xác, kết hợp với cơ cấu điều chỉnh khe hở giúp tăng độ bền và độ ổn định trong thời gian dài.
Đầu máy có khả năng xoay 360° quanh cột và nghiêng ±90°, cho phép gia công đa góc, tăng tính linh hoạt khi vận hành.
Máy được trang bị cơ chế xuống dao tinh (fine feed), giúp kiểm soát chính xác khi gia công. Ngoài ra còn có hệ thống khóa chắc chắn cho bàn, đầu và trục chính, đảm bảo độ ổn định khi làm việc.
Thông số kỹ thuật
| Thông số | DM320 | DM320L |
|---|---|---|
| Khả năng khoan tối đa | 30 – 32 mm | 30 – 32 mm |
| Khả năng phay ngón | 20 mm | 20 mm |
| Khả năng phay mặt | 63 – 76 mm | 63 – 76 mm |
| Kích thước bàn | 700 × 210 mm | 840 × 210 mm |
| Hành trình trục X | 440 mm | 520 mm |
| Hành trình trục Y | 180 mm | 180 mm |
| Rãnh T | 3 × 14 mm | 3 × 14 mm |
| Côn trục chính | MT3 / R8 / ISO30 | MT3 / R8 / ISO30 |
| Hành trình trục chính | 70 mm | 70 mm |
| Tốc độ trục chính | 100 – 2250 vòng/phút | 100 – 2250 vòng/phút |
| Góc xoay đầu máy | ±90° | ±90° |
| Xoay quanh cột | 360° | 360° |
| Khoảng cách trục chính đến cột | 190 mm | 190 mm |
| Khoảng cách trục chính đến bàn | 470 mm | 470 mm |
| Công suất động cơ | 1.5 kW | 1.5 kW |
| Kích thước máy | 1100 × 710 × 1185 mm | 1100 × 710 × 1185 mm |
| Trọng lượng | 205 kg | 245 kg |
Phụ kiện
Phụ kiện tiêu chuẩn
- Đầu kẹp khoan kèm côn
- Trục arbor
- Thanh kéo
- Bộ dụng cụ tiêu chuẩn
Phụ kiện tùy chọn
- Ê tô máy phay
- Bộ đồ gá kẹp
- Dao phay
- Đầu chia độ
- Bàn xoay
- Bộ cấp tiến tự động
Ứng dụng
Máy DM320 phù hợp cho:
- Gia công cơ khí chính xác kích thước trung và lớn
- Khoan lỗ kim loại đường kính lớn
- Phay mặt, phay rãnh, phay biên dạng
- Gia công khuôn mẫu
- Xưởng cơ khí sản xuất vừa và lớn
- Gia công chi tiết yêu cầu độ ổn định cao
