MÁY CẮT TÔN THỦY LỰC GUIILLOTINES
Máy cắt tôn thủy lực dùng để gia công vật liệu có biên dạng tấm , thích hợp trong các nhà máy sản xuất dầm kết cấu, đóng tàu, sản xuất tủ điện, vỏ máy lọc nước, vỏ téc nước, ...
Công ty TNHH xây lắp Cường Thịnh xin được cung cấp những thông tin chuẩn xác nhất về máy cắt tôn thủy lực guillotines . Mọi chi tiết cần tư vấn về máy cắt tôn thủy lực, gia công kim loại tấm, bảo dưỡng và sửa chữa máy cắt tôn thủy lực xin liên hệ tới số điện thoại : 083.943.9466

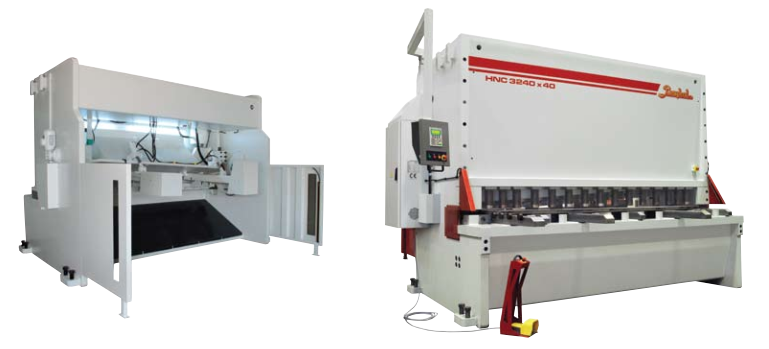

Hình ảnh máy cắt tôn thủy lực Baykal
THIẾT KẾ VÀ TỐI ƯU/DESIGN AND OPERATING FEATURES
- Xây dựng khung thép hàn cứng vững chắc và mạnh mẽ
- Thiết kế tinh gọn dễ sử dụng, bảo trì dễ dàng và tiết kiệm
- Hoạt động hiệu suất cao với giá thành tốt
- Điều chỉnh các chức năng của máy với các bộ điều khiển kỹ thuật số dễ dàng
- Khoảng cách họng sâu giúp thao tác cắt tôn dễ dàngvà hoạt động hiệu quả
- Hệ thống backgauge với ball screws hoạt động linh hoạt nhanh chóng và chính xác
- Điều chỉnh độ dài hành trình cắt dễ dàng để tăng số lượng lần cắt trên các sản phẩm cắt ngắn
- Hệ thống cắt thủy lực châu Âu nhỏ gọn, ít bảo trì
- Bảo vệ quá tải thủy lực cho máy khi cắt
- Hệ thống điều chỉnh khe hở cắt và góc cắt dễ dàng tiện lợi và nhanh chóng.
- Hệ thống bôi trơn được tích hợp để bảo trì máy dễ dàng
- Vận hành cắt đơn giản tự động đếm (tính số lượng) sản phẩm, và có các chế độ cắt đơn, cắt liên tục và cắt theo thời gian cài đặt.
- Rigidly welded all-steel frame construction
- Design with “variable-rake” concept
- Adjustment of machine functions with easy-touse digital control units
- Extra deep (350 mm) side frame throat gaps allowing continuous strip slitting
- Swing-up backgauge system for shearing longer pieces than backgauge range
- Backgauge system with ballscrews
- Backgauge retract function
- Adjustable stroke length to increase number of strokes on shorter cuts
- Compact, low-maintenance European hydraulics
- Hydraulic holddown system
- Hydraulic overload protection
- Centralised manual lubrication system

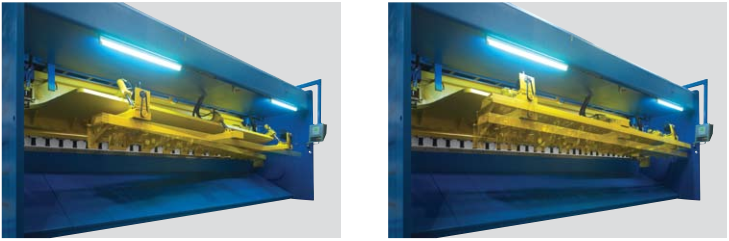

Hình ảnh cữ chặn sau tiêu chuẩn X1-X2 Hình ảnh cữ chặn sau lên xuống dạng swing
THIẾT BỊ TIÊU CHUẨN CỦA MÁY/STANDARD EQUIPMENT
Hình ảnh các trang bị tiêu chuẩn của máy cắt tôn thủy lực
- Lưỡi dao cắt được làm từ vật liệu hợp kim, độ bền và chống mài mòn cao
- Ø Lưỡi dao cắt trên cùng: sử dụng được hai cạnh cắt khi mòn có thể đảo lại dùng tiếp tục.
- Ø Lưỡi dao cắt dưới: sử dụng được 4 (bốn) cạnh cắt khi mòn có thể đảo lại dùng tiếp tục.
- Bộ điều khiển kỹ thuật số để định vị backgauge, điều chỉnh cữ và thiết lập khoảng cách cắt nhanh chóng.
- Điều khiển bàn đạp chân cho chế độ cắt đơn và chế độ lặp đi lặp lại cắt tự động theo chu kỳ dễ dàng cho người sử dụng cắt tuỳ ý.
- Hệ thống cữ sau 1000 mm với ballscrew chính xác đến 0,1 mm
- Cánh tay đỡ phía trước dài 1000 mm vuông có rãnh T và khoảng cách giữa mỗi cánh tay đỡ là 1000mm.
- Bộ đếm số lần cắt sản phẩm hiển thị kỹ thuật số (giúp người dùng quản lý được số lượng sản phẩm đã cắt)
- Nút dừng khẩn cấp được trang bị trên bộ điều khiển và cả trên bàn đạp giúp an toàn cho người dùng khi cần tắt khẩn cấp máy
- Hệ thống bảo vệ an toàn thuỷ lực và xung quanh làm việc của máy theo tiêu chuẩn được trang bị đầy đủ.
- Hệ thống đỡ sản phẩm sau khi cắt ở phía sau máy được trang bị theo góc nghiêng cứng vững và bền bỉ giúp sản phẩm sau khi cắt trượt xuống dễ dàng.
- Shear blades from tough and wear-resistant alloyed material:
- Top blade : Two cutting edges
- Bottom blade : Four cutting edges
- Digital control unit for backgauge positioning, rake adjustment, and blade gap setting
- Foot pedal control for single and repetitive cutting cycles
- 1000 mm power backgauge with ballscrew spindles to 0.1 mm precision
- 1000 mm squaring arm with scale, T-slot and flip-stop
- Front support arms in 1000 mm length
- Digital stroke counter
- Pendant arm
- Work table with filler plates, ball transfers and hand slots
- Emergency stop buttons on the pendant and on the mainframe
- Shadow line facility with fluorescent lighting
- “See through” finger guard and side throat
guards

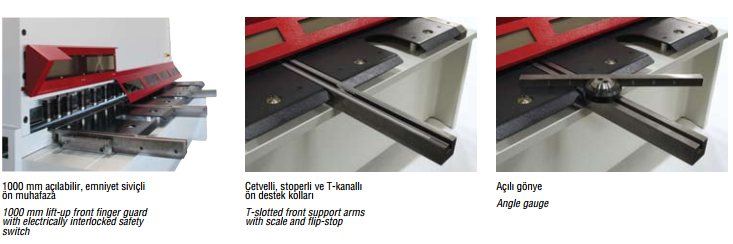

Phụ kiện thanh đỡ tôn , cữ chặn và đầu chia độ
THÔNG SỐ KỸ THUẬT / SPEC

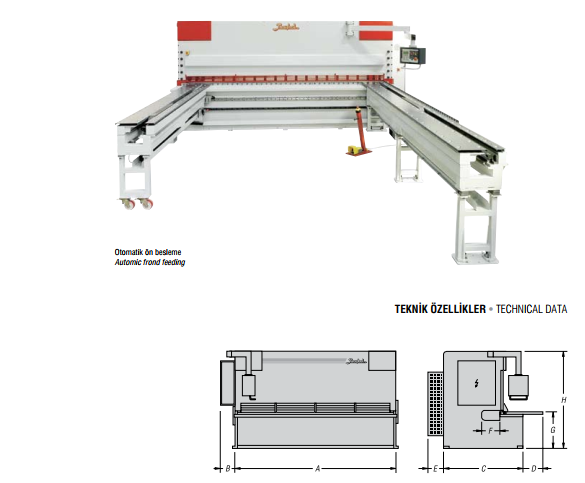

Hình ảnh thông số của máy và option đưa phôi tự động của máy cắt tôn thủy lực
| HNC TYPES | Chiều dày cắt | Chiều dài cắt | Góc cắt | Công suất động cơ | Áp suất làm việc | Số kẹp thủy lực | Số lần cắt mỗi phút | Dung tích bình dầu | Cữ chặn sau | Công suất motor cữ chặn | Trọng Lượng | A | B | C | D | E | F | ||
| mm | mm | mm | Độ | kW | kg/cm2 | No | lần cắt | Lt | mm | kW | ton | mm | mm | mm | mm | mm | mm | mm | |
3100x6 | 6 10 13 16 20 25 6 10 13 16 20 6 10 13 16 20 | 3070 3070 3070 3070 3070 3070 4070 4070 4070 4070 4070 6070 6070 6070 6070 6070 | 0.5°-1.5° 0.5°-2.0° 0.5°-2.5° 0.5°-3.0° 0.5°-3.0° 0.5°-3.5° 0.5°-1.5° 0.5°-2.0° 0.5°-2.5° 0.5°-3.0° 0.5°-3.0° 0.5°-2.0° 0.5°-2.0° 0.5°-2.5° 0.5°-3.0° 1.0°-3.0° | 11 22 30 30 37 45 11 22 30 30 37 18.5 22 30 37 37 | 260 260 260 260 260 260 260 260 260 260 260 260 260 260 260 260 | 16 15 15 15 16 15 21 21 21 21 21 30 30 30 30 30 | 20-32 12-18 9-14 8-14 6-10 4-6 16-25 9-14 7-14 7-12 6-9 12-18 6-10 6-10 5-9 5-9 | 240 360 360 400 400 600 360 360 400 400 400 360 400 400 400 600 | 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 | 0.37 0.37 0.37 0.55 0.55 0.55 0.55 0.55 0.55 0.55 0.55 0.55 0.55 0.75 0.75 0.75 | 7.8 11 13 16.5 21 23 12 15 18 23.5 26 22 30 38 43 48 | 3450 3480 3520 3540 3580 3560 4460 4500 4520 4540 4570 6460 6480 6520 6540 6560 | 430 430 430 430 430 430 430 430 430 430 430 430 430 430 430 430 | 1650 1800 1920 1965 2350 2280 2000 1920 2280 2300 2350 2200 2200 2350 2500 2500 | 490 450 415 365 220 275 400 410 315 280 230 880 795 800 870 730 | 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 | 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 | 800 800 800 900 1000 1100 900 900 1000 1000 1100 1000 1000 1200 1200 1200 | 2100 2200 2300 2480 2700 3220 2250 2360 2630 2800 2900 2690 2750 3090 3250 3330 |
Công ty TNHH xây lắp Cường Thịnh xin được cung cấp những thông tin chuẩn xác nhất về máy cắt tôn thủy lực guillotines . Mọi chi tiết cần tư vấn về máy cắt tôn thủy lực, gia công kim loại tấm, bảo dưỡng và sửa chữa máy cắt tôn thủy lực xin liên hệ tới số điện thoại : 083.943.9466 - Mr.Hiếu
