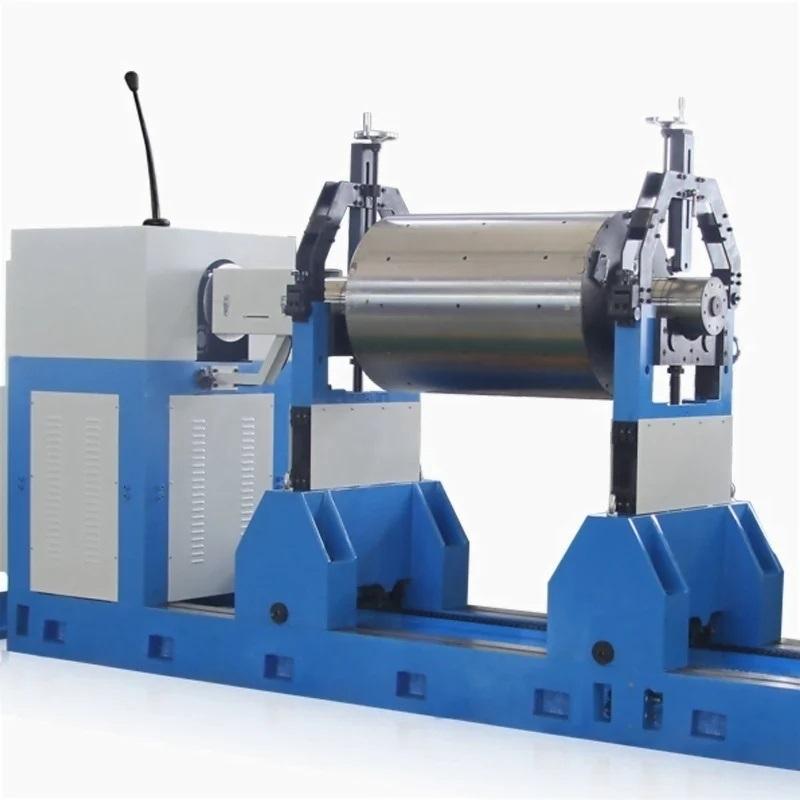

Máy cân bằng động Rotor PHW - Máy cân bằng động truyền động khớp
Tính năng nổi bật của máy cân bằng động truyền động chung PHW
1. Chân đế được thiết kế đặc biệt có thể truyền lực cơ học một cách hiệu quả
2. Cảm biến bền và đáng tin cậy có độ nhạy cao
3. Hiệu chuẩn vĩnh viễn mang lại độ chính xác cao
4. Được điều khiển bằng khớp nối vạn năng truyền công suất ổn định
5. Áp dụng cho rôto không thể truyền động bằng dây đai hoặc cần công suất lớn
6. Hệ thống đo lường điện tiên tiến và giao diện người-máy thân thiện

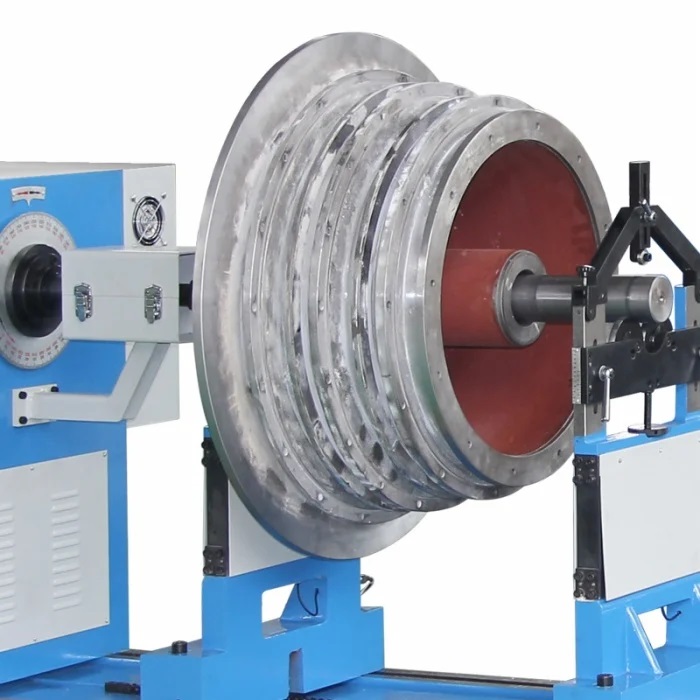

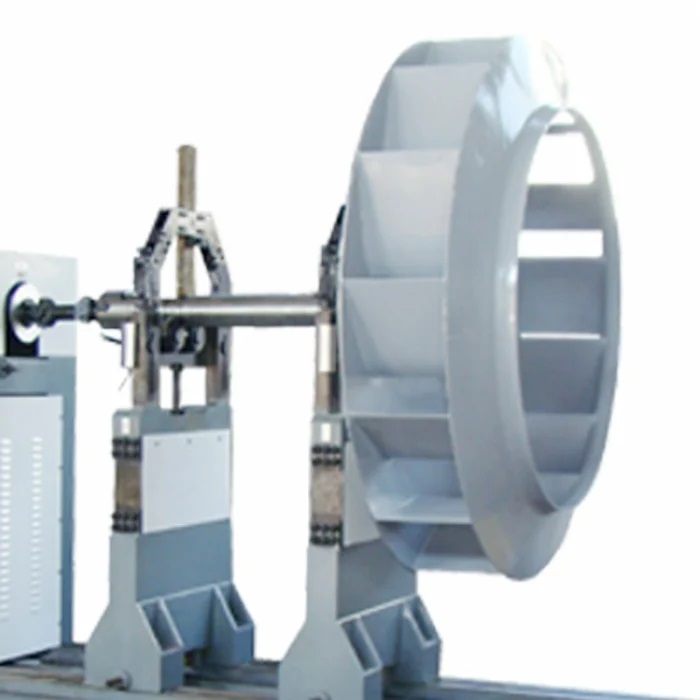

7. Dòng PHW được áp dụng cho quạt gió động cơ lớn máy bơm ly tâm cao su làm khô xi lanh động cơ đốt trong, v.v.
Thông số kỹ thuật các loại máy cân bằng động
Áp dụng cho phôi nhỏ
Thông số kỹ thuật cơ bản | PHW-160H | PHW-300H | PHW-500H |
Phạm vi khối lượng của phôi (kg) | 160 | 300 | 500 |
Đường kính tối đa của phôi (mm) | Φ1000 | Φ1200 | Φ1500 |
Khoảng cách giữa hai vòng bi đỡ (mm) | Tối thiểu 60 | Tối thiểu 60 | Tối thiểu 60 |
Đường kính phần lắp vòng bi của phôi(mm) | Φ15 ~ 75 2) | Φ15 ~ 75 2) | Φ15 ~ 75 2) |
Khoảng cách tối đa giữa mặt bích dẫn động và gối đỡ phải (mm) | 1500 | 1500 | 1500 |
Tốc độ quay của trục chính (r / min) | 600.1095 4) | 600.1095 4) | 600.1095 4) |
Công suất động cơ (kw) | 3 1) | 3 1) | 4 1) |
Mô-men xoắn của trục khớp chung (N · m) | 60 | 60 | 60 |
Chiều dài của giường (mm) | 2500 | 2500 | 2500 |
Số tiền mất cân bằng còn lại tối thiểu có thể đạt được (emar) | ≤0,5g · mm / kg | ≤0,5g · mm / kg | ≤0,5g · mm / kg |
Áp dụng cho phôi trung bình
Thông số kỹ thuật cơ bản | PHW-1000H | PHW-2000H | PHW-3000H | PHW-5000 |
Phạm vi khối lượng của phôi (kg) | 1000 | 2000 | 3000 | 5000 |
Đường kính tối đa của phôi (mm) | Φ1600 | Φ1800 | Φ2100 | Φ2400 |
Khoảng cách giữa hai vòng bi đỡ (mm) | Tối thiểu 60 | Tối thiểu 60 | Tối thiểu 60 | Tối thiểu 320 |
Đường kính phần lắp vòng bi (mm) | Φ25 ~ 120 3) | Φ25 ~ 120 3) | Φ25 ~ 120 3) | Φ40 ~ 380 |
Khoảng cách tối đa giữa mặt bích dẫn động và gối đỡ phải (mm) | 1600 | 1900 | 1900 | 2500 |
Tốc độ quay của trục chính (r / min) | 600.1095 4) | 485,818 4) | 133,255,396. | 133,255,396, |
Công suất động cơ (kw) | 4 1) | 7,5 1) | 7,5 1) | 15 1) |
Mô-men xoắn của trục khớp chung (N · m) | 250 | 300 | 700 | 1250 |
Chiều dài của băng máy(mm) | 2500 | 3000 | 3000 | 4000 |
Giá trị mất cân bằng còn lại tối thiểu có thể đạt được (emar) | ≤0,5g · mm / kg | ≤0,5g · mm / kg | ≤0,5g · mm / kg | ≤0,5g · mm / kg |
Áp dụng cho phôi lớn
Thông số kỹ thuật cơ bản | PHW-10000H | PHW-15000H | PHW-20000H | PHW-30000 |
Phạm vi khối lượng của phôi (kg) | 10000 | 15000 | 20000 | 30000 |
Đường kính tối đa của phôi (mm) | Φ2400 | Φ2800 | Φ2800 | Φ3000 |
Khoảng cách giữa hai vòng bi đỡ (mm) | Tối thiểu 320 | Tối thiểu 450 | Tối thiểu 600 | Tối thiểu 600 |
Đường gối đỡ của phôi (mm) | Φ60 ~ 400 | Φ60 ~ 400 | Φ60 ~ 400 | Φ80 ~ 500 |
Khoảng cách tối đa giữa mặt bích dẫn động và gối đỡ phải (mm) | 4000 | 4200 | 5200 | 6000 |
Tốc độ quay của trục chính (r / min) | 133,255,396, | 138,237,396, | 138,237,396, | 138,237,396, |
Công suất động cơ (kw) | 22 1) | 30 1) | 55 1) | 75 1) |
Mô-men xoắn của trục khớp chung (N · m) | 2250 | 2250 | 5000 | 7800 |
Chiều dài của giường (mm) | 5500 | 6000 | 7000 | 8000 |
Min Ac hievable dư mất cân bằng tiền (Emar) | ≤0,5g · mm / kg | ≤0,5g · mm / kg | ≤1g · mm / kg | ≤1g · mm / kg |
Áp dụng cho phôi hạng nặng
Thông số kỹ thuật cơ bản | PHW-50000 | PHW-80000 | PHW-100000 |
Phạm vi khối lượng của phôi (kg) | 50000 | 80000 | 100000 |
Đường kính tối đa của phôi (mm) | Φ4000 | Φ4000 | Φ4000 |
Khoảng cách giữa hai vòng bi đỡ (mm) | Tối thiểu 600 | Tối thiểu 600 | Tối thiểu 600 |
Đường kính Gối đỡ của phôi (mm) | Φ80 ~ 580 | Φ80 ~ 600 | Φ100 ~ 650 |
Khoảng cách tối đa giữa mặt bích dẫn động và gối đỡ phải (mm) | 7000 | 10000 | 10000 |
Tốc độ quay của trục chính (r / min) | 138.235.348.505, | 138.235.348.505, | 124,187,255,373,473,627, |
Công suất động cơ (kw) | 110 1) | 160 1) | 200 1) |
Mô-men xoắn của trục khớp chung (N · m) | 10000 | 15000 | 18000 |
Chiều dài của giường (mm) | 9000 | 10000 | 12000 |
Min Ac hievable dư mất cân bằng tiền (Emar) | ≤1g · mm / kg | ≤1g · mm / kg | ≤1g · mm / kg |
Giải thích
1) Chuyển đổi tần số
2) Có thể thêm vào 75-180
3) Có thể thêm vào 120 ~ 240
4) Điều chỉnh tốc độ vô cấp
