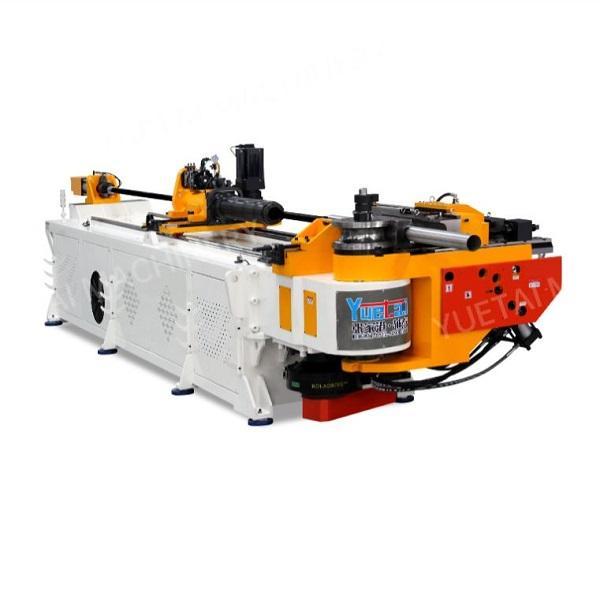

Máy uốn ống tự động CNC
_1.jpg)
Thông số kỹ thuật:
Model | 25CNC | 38CNC | 50CNC | 63CNC | 75CNC | 89CNC | 114CNC | 168CNC | 219CNC |
Công suất uốn tối đa | Ống tròn Φ25x2mm | Ống tròn Φ38x2mm | Ống tròn Φ50x2,5mm | Ống tròn Φ63x4mm | Ống tròn Φ75x4mm | Ống tròn Φ89x6mm | Ống tròn Φ114x8mm | Ống tròn Φ168x14mm | Ống tròn Φ219x16mm |
Bán kính uốn tối đa | 280 | 280 | 280 | 350 | 400 | 450 | 520 | 750 | 800 |
Bán kính uốn tối thiểu | 1.2D | 1.2D | 1.2D | 1.2D | 1.2D | 1.2D | 1.2D | 1.2D | 1.2D |
Chiều dài trục gá tiêu chuẩn | 2200mm | 2500mm | 2800mm | 3000mm | 3200mm | 3500mm | 4500mm | 5000mm | 6000mm |
Độ chính xác uốn | ±0,1 | ||||||||
Bảng điều khiển | Mitsubishi PLC | ||||||||
Phương thức nhập dữ liệu | Tọa độ (X,Y,Z) | ||||||||
Máy uốn hoàn toàn tự động CNC
- Được trang bị 3-4 trục CNC điện
- Nhiều ống uốn
- Điều khiển bằng phần mềm
- Hệ thống khuôn áp lực độc lập cho từng ống uốn
- Đầu uốn và vận chuyển được định vị ở bên cạnh
- Bôi trơn tập trung cho vùng trượt Tự động bôi trơn trục gá
- Ghế gạt nước và bôi trơn Hiển thị 3D và Xoay các bộ phận
- Chuyển đổi tọa độ XYZ và YBC Phản chiếu và đảo ngược hình ảnh của các bộ phận
- Hoàn toàn tự động và tiết kiệm chi phí.
- Dây chuyền uốn ống này được trang bị 3 trục có thể lập trình:
+ Cho ăn – servo điện;
+ Xoay – servo điện;
+ Uốn ống – Thủy lực (NC).
