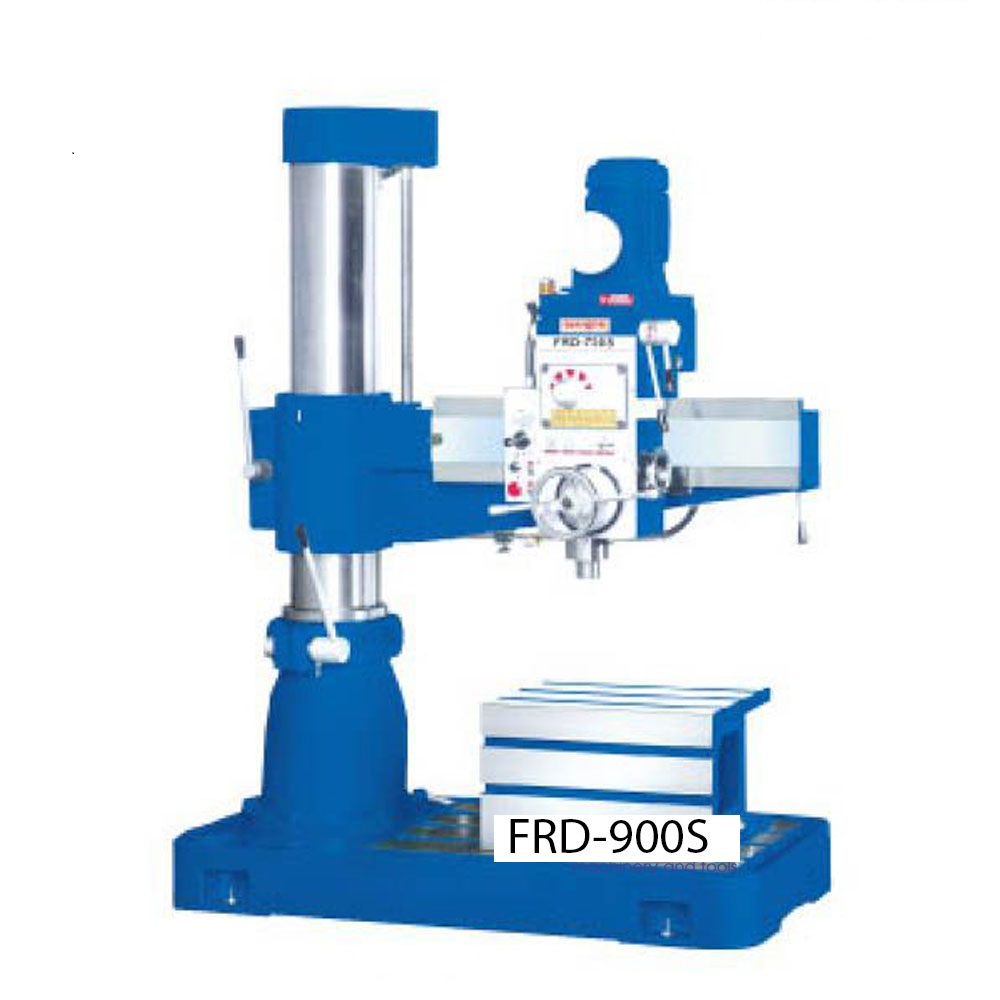

Máy khoan cần Morgon FRD-900s

  • NH00577
235,000,000

Khả năng khoan : Thép Ø38 Gang Ø50

Hành trình trục chính: 200

Kích thước mũi côn: No.4



Máy khoan cần Morgon FRD-900s

Máy khoan cần Morgon FRD-900s

Thông số kỹ thuật

Tên

Model FRD-900S

Khả năng làm việc của máy

Khả năng khoan

Thép

Ø38

Gang

Ø50

Khả năng taro

Thép

Ø19

Gang

Ø25

Khả năng doa

Thép

Ø75

Gang

Ø105

Hành trình trục chính

200

Kích thước mũi côn

No.4

Tốc độ trục chính

6 cấp tốc độ: 88-1500

Bước tiến dao trục chính

0.05, 0.09, 0.15

Kích thước trụ

210

Khoảng cách lớn nhất giữa bề mặt trụ tới tâm trục chính

920

Khoảng cách nhỏ nhất giữa bề mặt trụ tới tâm trục chính

290

Hành trình ngang ụ đầu máy

630

Khoảng cách lớn nhất giữa bệ máy tới trục chính

1110

Khoảng cách nhỏ nhất giữa bệ máy tới trục chính

282

Chiều cao trụ

1850

Chiều cao máy tính từ sàn nhà (lớn nhất)

2175

Kích thước bệ máy

1435x640x150

Diện tích bàn máy

550x405x315

Động cơ truyền động trục chính

2Hp

Động cơ nâng cần

1Hp

Động cơ bơm làm mát

1/8Hp

Trọng lượng máy

1170

Hướng dẫn vận hành

1.Khởi động và dừng trục máy

Kiểm tra nguồn điện đảm bảo đúng chiều

Khởi động trục máy tới vị trí bên phải và quay ngược chiều, sau đó dừng lại.

Vận hành từng bộ phận thủy lực, liên tục đóng van thủy lực ,mở van ở cột và di chuyển xem cột đã được khóa một cách kỹ càng hay chưa.

Kiểm tra động cơ tiến của trục chính của cần máy, thử lại hệ thống van thủy lực như đối với cột.

Kiểm tra các tay quay, các cần gạt có hoạt động bình thường không, tránh xảy ra tình trạng kẹt khi đang gia công.

kiểm tra vòng quay máy

2. Thay đổi tốc độ và đo bước tiến của trục máy

Tiến hành chạy không tải động cơ trục chính , đảm bảo yêu cầu đúng chiều quay, đúng tốc độ.

Trục chính yêu cầu hoạt động trơn tru, không rung lắc, không xảy ra tiếng kêu

Sử dụng đường kính mũi khoan dựa theo vật liệu khoan. Chọn bước tiến phù hợp và đo bước tiến của mũi khoan.

cần thay đổi tốc độ

3. Thiết lập độ sâu khoan

Độ sâu khoan của mũi khoan phải lớn hơn chiều sâu yêu cầu của chi tiết từ 15-20mm để có thể khoan thoát phoi cũng như khoan qua vật liệu .

thiết lập độ sâu khoan

4.Di chuyển hộp bánh răng

Di chuyển đằng trước và thao tác bằng tay cầm sau khi quay hộp số

Xoay nhẹ cần tiến trục chính xem có xảy ra vấn đề gì không.

Sau đó ấn cần gạt để chạy tự động

hộp số máy khoan cần

5.Tay nâng hướng tâm

Vận hành tay nâng hướng tâm bằng công tắc thao tác điều khiển chéo. Nó làm nâng lên, dừng lại, hạ xuống từ đỉnh xuống đáy của tay cầm.

tay nâng hướng tâm của máy khoan cần

6.Bánh răng an toàn

Hệ thống bánh răng khi vận hành. Khi xảy ra lỗi có thể kiểm tra và xem thứ tự bánh răng, chỗ xảy ra lỗi.

hệ thống bánh răng an toàn của máy khoan cần

Các dòng máy khoan cần khác vui lòng tham khảo tại : https://mayvannang.com/may-khoan-can

Khả năng khoan : Thép Ø38 Gang Ø50

Hành trình trục chính: 200

Kích thước mũi côn: No.4
