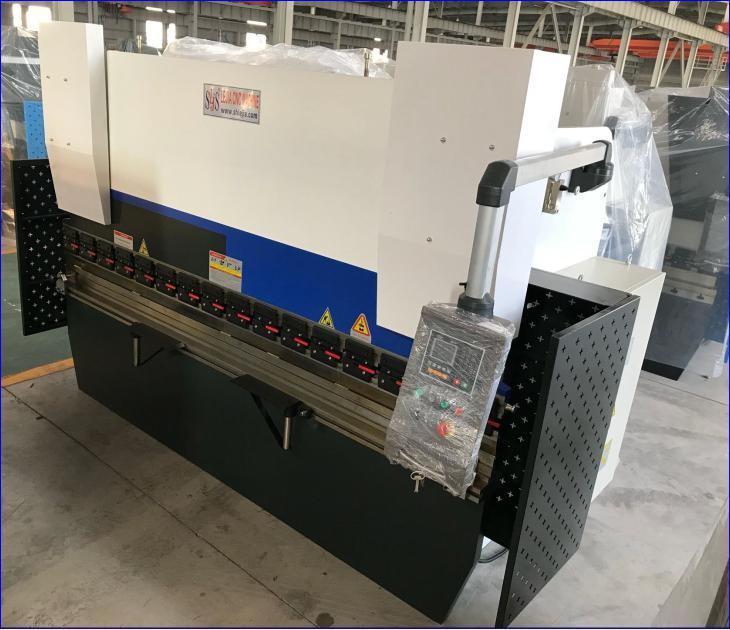

Máy chấn tôn thủy lực NC PBL Series - Máy chấn tôn thông dụng

Máy chấn tôn thủy lực NC PBL Series - Máy chấn tôn thông dụng

Đặc điểm nổi bật của máy chấn tôn thủy lực NC

Máy chấn tôn thủy lực NC này dùng để uốn tấm kim loại với năng suất lao động cao và độ chính xác khi làm việc cao.

Bằng cách sử dụng các hình dạng khác nhau của dụng cụ trên và dưới, phôi có thể được uốn thành các hình dạng khác nhau.

Máy này có thể tạo ra hình dạng phức tạp của phôi qua nhiều lần uốn.

Với các phụ kiện thích hợp, máy này có thể đục lỗ.

Thông số kỹ thuật của máy chấn tôn thủy lực NC

Kêt cấu của máy chấn tôn thủy lực NC

Máy áp dụng phân tích UG (phần tử hữu hạn), thông qua thiết kế tối ưu hóa có sự hỗ trợ của máy tính.

Máy sử dụng cấu trúc hàn tấm thép nên có đủ độ cứng, máy sẽ không bị quá tải do sự thay đổi độ dày của vật liệu hoặc chọn sai độ mở V của dụng cụ dưới khi hộp số thủy lực đang hoạt động. các tính năng của hoạt động trơn tru, dễ dàng, tiếng ồn thấp, an toàn và đáng tin cậy, v.v.

Trong xylanh dầu có khối cơ khí để đảm bảo độ chính xác vị trí lặp lại khi con trượt đi xuống tâm chết dưới. Và đảm bảo tính nhất quán góc uốn sản xuất hàng loạt

Sử dụng công nghệ của Đức để loại bỏ căng thẳng bên trong.

Toàn bộ khung sử dụng phun cát và phun sơn chống gỉ.

Hệ thống thủy lực

Hệ thống thủy lực có thể đạt được thanh trượt xuống nhanh, quay trở lại và đi lên, dừng khẩn cấp trong quá trình đi xuống và các hoạt động khác.

Bơm dầu thông qua bơm piston hướng trục. Nó có thể chịu được áp suất cao, cũng có tiếng ồn thấp.

Bộ chấn sử dụng thương hiệu NOK của Nhật Bản, hiệu suất tốt, đáng tin cậy, tuổi thọ cao.

Máy này có thể làm việc liên tục ở tải trọng định mức, hệ thống thủy lực không bị rò rỉ và liên tục ổn định, độ chính xác cao.

Hệ thống điện của máy chấn tôn thủy lực NC

Các thành phần và vật liệu điện tuân theo tiêu chuẩn quốc tế, an toàn và đáng tin cậy, tuổi thọ cao, khả năng chống nhiễu.

Hoạt động chuyển đổi chân di chuyển.

Linh kiện điều khiển điện tử sử dụng thương hiệu nổi tiếng

Máy sử dụng nguồn điện AC 380V ba pha bốn dây, điện áp xoay chiều 220V điều khiển vòng.

Mạch chính của động cơ có bảo vệ ngắn mạch, quá tải, mất pha.

Đáy dừng bơm dầu cũng là nút dừng chung của máy, khi dừng bơm dầu, toàn bộ máy ngừng hoạt động.

Máy có nút điều khiển tính năng nhích từng bước và nút dừng khẩn cấp.

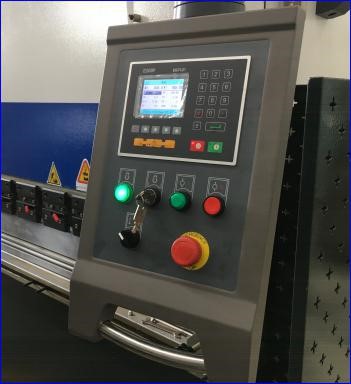

 Bộ điều khiển chất lượng E200P

ESTUN E200P Bộ điều khiển NC Màn hình LCD màu; Cữ chặn sau và điều khiển khối, bên trong PLC; Hệ thống servo điều khiển chế độ BUS; Định vị thông minh; Bộ đếm phôi; Cài đặt thời gian giữ / giải nén; Bộ nhớ chương trình lên đến 40 chương trình, tối đa 25 bước cho mỗi chương trình. Định vị một bên;  Chức năng rút lại  Một bản sao lưu / khôi phục các thông số chính mm / inch Tiếng Trung / Tiếng Anh

Cữ chặn sau

Di chuyển cữ chặn sau bằng vít me bi, thanh trượt tuyến tính

Van điều khiển thủy lực tiêu chuẩn của

Phụ kiện lựa chọn
